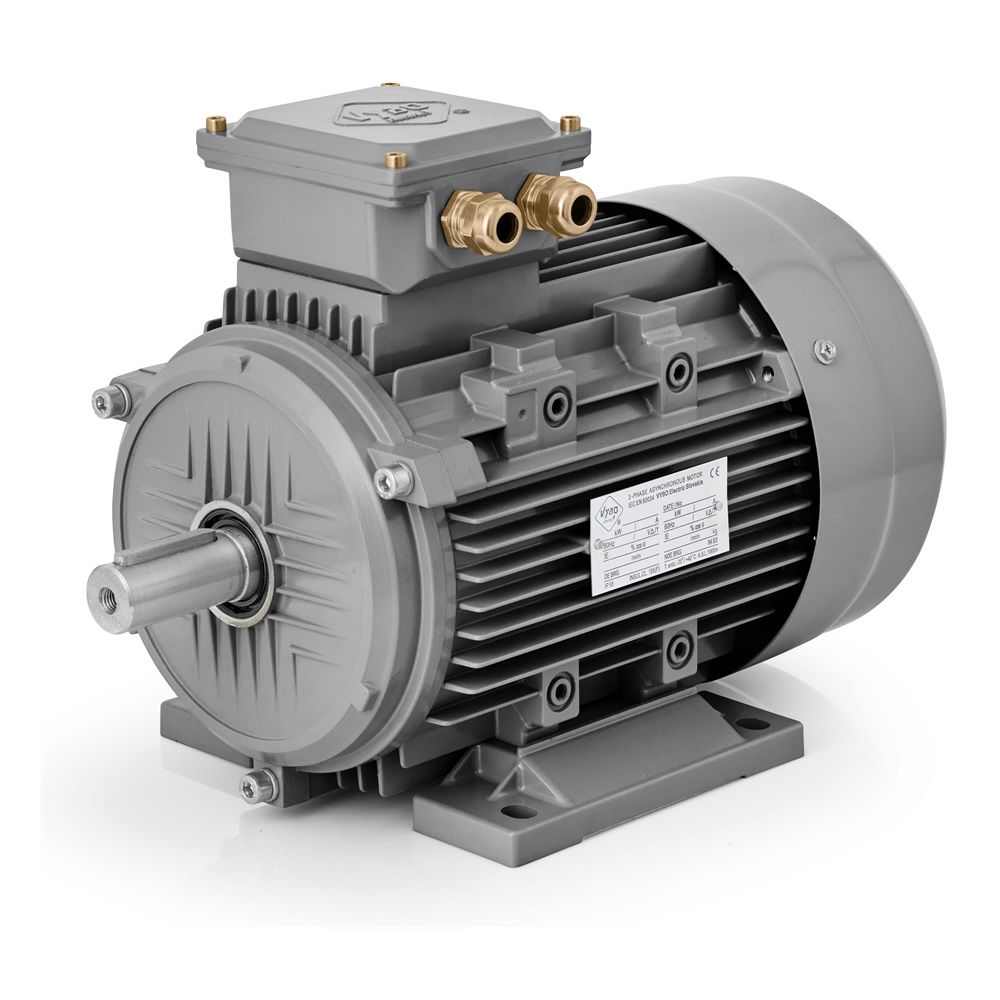

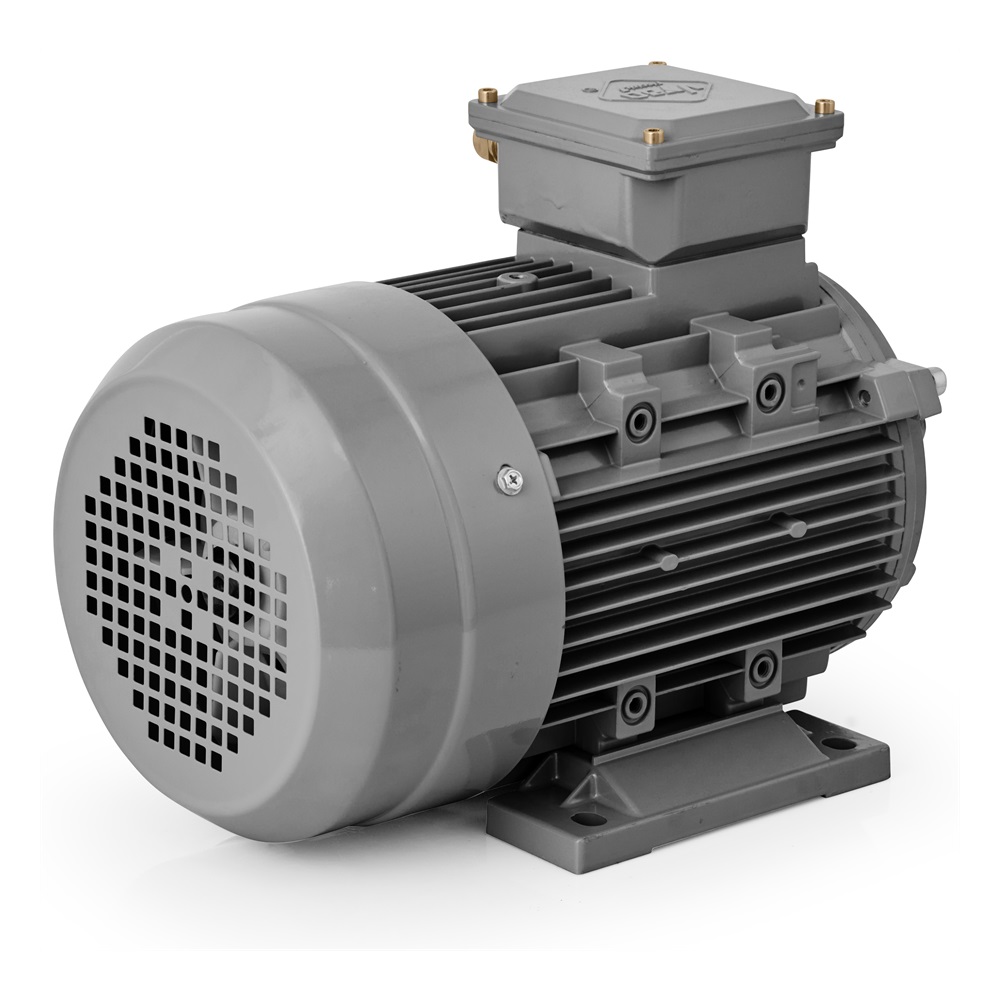

Elektromotor 4 kW, 1435 ot./min, 400 V, 1AL-112M-4

Dlouhý popis produktu

Osová výška 112 mm pro pohony, které už nesou pevné výrobní zatížení

Elektromotor 1AL-112M-4 ze série 1AL OPTIMAL je třífázový asynchronní elektromotor určený pro provozy, kde má pohon pracovat stabilně, bez zbytečných výkyvů a s jistotou při delším zatížení. Výkon 4 kW, jmenovité napětí 400/690 V a 4-pólové provedení vytvářejí spolehlivý základ pro technologie, ve kterých se už přenáší citelné pracovní zatížení. Při frekvenci 50 Hz dosahuje motor jmenovitých otáček 1435 ot./min. Osová výška 112 mm odpovídá zařízením, kde se očekává pevné mechanické uložení, rozumný montážní prostor a dlouhodobá provozní jistota.

Tento model se přirozeně hodí do dopravníkových tras, balicích a plnicích linek, ventilátorových sestav, čerpacích stanic, míchacích uzlů, dávkovacích technologií, třídicích pracovišť, manipulačních systémů, recyklačních linek, posuvových mechanismů, uzavíracích zařízení i do samostatných výrobních celků s pravidelným pracovním rytmem. V takových aplikacích má význam to, že motor dokáže udržet stabilní chod během celé směny a dobře zapadne do konstrukce stroje bez potřeby nepřiměřeně robustního řešení.

Proč je tento výkon důležitý v praktickém provozu

Při výkonu 4 kW už motor netvoří pouze pomocnou část zařízení, ale často nese podstatnou část pracovního záběru celé technologie. Jmenovitý proud dosahuje 8,36 A při 400 V a 4,85 A při 690 V, což je důležitý údaj při návrhu elektrického zapojení i při volbě ochranných prvků. Účinnost 84,2 % a účiník 0,82 podporují vyrovnaný provoz tam, kde pohon pracuje pravidelně během celé směny nebo se opakovaně zapojuje do výrobního taktu.

Rozběh motoru je definován poměrem rozběhového momentu 2,3, poměrem zvratného momentu 2,3 a poměrem rozběhového proudu 7. U technologií s opakovaným spouštěním to přináší čitelný náběh a stabilní záběr bez zbytečně neklidného chování. Typ zátěže s parabolickou nebo lineární křivkou rozšiřuje použití v aplikacích, kde se odpor mění podle pohybu mechanismu, podle průtoku média nebo podle charakteru zpracovávaného materiálu. Důležitý je také moment setrvačnosti rotoru 0,0095 kg/m², který podporuje jistou odezvu v provozech s dávkováním, pravidelným posuvem nebo sekvenčním pracovním cyklem.

Motor pro prostředí, kde se pracuje denně a bez zbytečných prostojů

Ve výrobních halách a technických celcích bývá pohon vystaven prachu, teplu, dlouhému chodu i pravidelnému mechanickému namáhání. 1AL-112M-4 má krytí IP55, které pomáhá chránit vnitřní části motoru před prachem a stříkající vodou. To je praktické v zařízeních pro manipulaci s materiálem, při balení, při čerpání, ve vzduchotechnice i v provozech s pravidelným čištěním technologie. O tepelnou stabilitu se stará chlazení IC411, které podporuje spolehlivý chod při delším pracovním zatížení.

Motor používá izolační třídu F a nárůst teploty B. Je určen pro okolní teplotu až do +65 °C a pro nadmořskou výšku do 1000 m. Provozní faktor 1,0 a režimy S1, S2, S3, S4-S9 umožňují nasazení v nepřetržitém chodu i v přerušovaných procesech. Ve výrobě, kde jeden stroj běží souvisle a jiný se pravidelně rozbíhá podle taktu linky, jde o velmi důležitou provozní výhodu. Hlučnost 65 dB(A) a vibrace 2,8 mm/s ve třídě A pomáhají udržet vyrovnaný mechanický projev i při delším zatížení.

Mechanické uložení, které podporuje stabilitu celé sestavy

Na straně DE i NDE jsou osazena ložiska 6306-2Z. Mazání zajišťuje mazivo s lithiovým základem č. 2 v příslušné teplotní třídě. Vyvážení s polovičním perem je důležité při osazování řemenic, spojek a dalších prvků přenosu výkonu, kde má význam rovnoměrný běh a spolehlivá mechanická vazba. Směr otáčení je možný v obou směrech, což rozšiřuje možnosti použití v reverzačních mechanismech, při obousměrných posuvech a v technologiích, kde se pracovní směr mění podle fáze procesu.

Motor je vhodný pro spouštění DOL, pro řízení frekvenčním měničem i pro softstartér. To dává volnost při volbě způsobu rozběhu a při přizpůsobení chodu konkrétnímu zařízení. Pro elektrické připojení jsou připraveny kabelové průchodky 2-M32X1.5. Praktická je i manipulace při transportu a servisu. Hmotnost balení dosahuje 29 kg a rozměry balení 420 × 245 × 310 mm.

1AL OPTIMAL jako osvědčená platforma pro široké průmyslové nasazení

1AL OPTIMAL patří mezi nejprodávanější elektromotory od VYBO Electric a v průmyslu má více než 30 000 instalovaných kusů. Série je známá velmi dobrým poměrem kvality a ceny, odzkoušenou jakostí, vysokou kompatibilitou a rychlým uvedením do provozu. Při každodenním používání mají význam i prvky jako zesílená skříňka svorkovnice, propracované zabezpečení krytu svorkovnice IP55, ocelový kryt ventilátoru a kompatibilní patky. Při montáži lze pracovat s provedeními IM B3, IM B35, IM B5, IM B14, IM B34. Elektromotor 1AL-112M-4 je proto vhodnou volbou pro provozy, které potřebují výkon 4 kW, stabilní průmyslový chod a technický základ připravený na dlouhodobé nasazení.
