Elektromotor 18,5 kW, 1470 ot./min, 400/690 V, 1LC-180M-4

Dlouhý popis produktu

Elektromotor 1LC-180M-4 s rámem 180 mm pro pevné osazení do průmyslové technologie

Elektromotor 1LC-180M-4 ze série 1LC PRO je navržen jako třífázový nízkonapěťový pohon s výkonem 18,5 kW, jmenovitými otáčkami 1470 ot./min. a napětím 400/690 V. Už samotná konstrukční velikost 180 mm ukazuje, že tento model je určen pro technologie, ve kterých záleží na pevném mechanickém osazení, stabilním vedení rotoru a spolehlivém přenosu výkonu do zařízení. Takový základ má význam u ventilátorových jednotek, čerpacích agregátů, pásových a šnekových dopravníků, míchadel, odsávacích sestav, dávkovacích linek, plnicích zařízení i u pomocných pohonů výrobních celků.

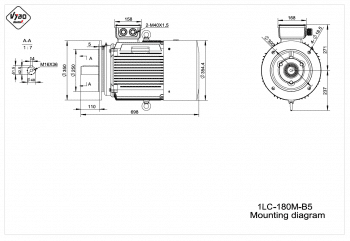

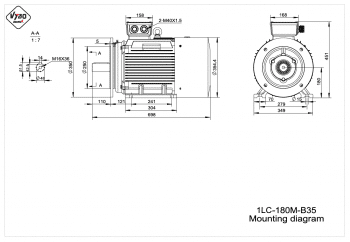

Konstrukční velikost 180 mm jako mechanický základ provozu

Rám 180 mm vytváří pevný montážní základ pro zařízení, která potřebují nejen výkon, ale také jistotu při dlouhodobém uložení pohonu v technologické sestavě. U pohonů s trvalým zatížením nebo s opakovanými starty má mechanická stabilita přímý vliv na přesnost chodu, chování celé soustavy a na dlouhodobé zachování provozních vlastností. Právě proto je tento model vhodný tam, kde se motor pevně integruje do nosné konstrukce stroje nebo do rámu výrobní linky.

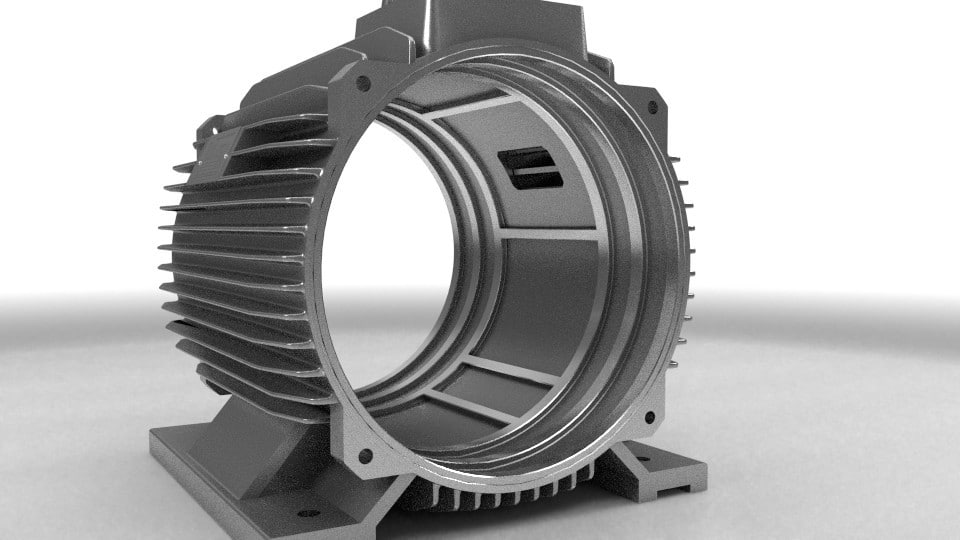

Na straně DE i NDE jsou použita ložiska 6311-C3, která podporují stabilní uložení rotoru a korektní vedení při přenosu výkonu. Série 1LC PRO zároveň pracuje s litinovým rámem, zesílenými patkami elektromotoru, vyztuženými ložiskovými štíty z litiny a zesíleným krytem svorkovnice. V kombinaci se zpevněnou rotorovou klecí, ocelovým krytem ventilátoru a strojově realizovaným navíjením vzniká konstrukce, která je připravena pro standardní i náročnější průmyslové procesy. U mechanicky zatěžovaných sestav, jako jsou dopravníkové dráhy, ventilátorové skříně, míchací nádoby nebo technologická čerpadla, je právě takový základ důležitý pro stabilní chod celé soustavy.

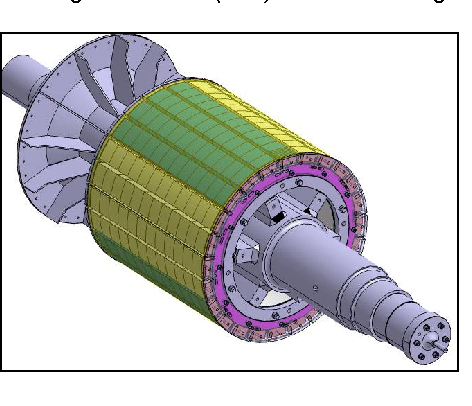

Setrvačnost rotoru 0,139 kg*m² má význam při přenosu rozběhu do mechanické části technologie. Tento parametr pomáhá posoudit chování pohonu při startu i při přechodových stavech a v praxi se promítá do jistější reakce při napojení na zařízení s rotační nebo průběžnou zátěží. U dopravníků, míchadel, ventilátorů a čerpacích jednotek je proto motor vhodný tam, kde se sleduje nejen samotný výkon, ale také kultivované chování sestavy po mechanické stránce.

Mechanický význam má také logistická stránka dodávky. Hmotnost balení 160 kg a rozměry balení 770 × 450 × 590 mm usnadňují plánování přepravy, přemístění v hale i přípravu na osazení. U náhrad stávajících pohonů nebo při montáži do nové technologie jde o důležitý údaj, který pomáhá nastavit manipulační postup bez zbytečných nejasností.

Elektrické a provozní parametry pro pevně osazený pohon

Jmenovité napětí 400/690 V se zapojením △/Y odpovídá běžnému průmyslovému nasazení v třífázové síti. Jmenovitý proud 34,5 A při 400 V a 20,0 A při 690 V dává konkrétní podklad pro návrh napájení, jištění a elektrického začlenění do technologie. U modelů osazených do dopravníkových tras, výrobních stanic nebo čerpacích modulů je tato čitelnost elektrických parametrů důležitá pro korektní dimenzování celé soustavy.

Poměr rozběhového momentu 2,2, zvratného momentu 2,3 a poměr rozběhového proudu 7,5 ukazují, že motor je připraven na rozběh v sestavách, kde se pohon nepřipojuje pouze k lehké zátěži. U zařízení s mechanickým odporem při startu nebo u technologií s opakovaným náběhem má taková kombinace parametrů přímý význam pro výběr způsobu spouštění i pro stabilitu provozu po rozběhu. Elektromotor je vhodný pro spouštění DOL a zároveň pro řízení frekvenčním měničem nebo softstartérem, což rozšiřuje možnosti nasazení podle charakteru linky.

Účinnost 90 % a účiník 0,86 podporují vyrovnané elektrické chování při delším provozu. Hlučnost 76 dB odpovídá stabilnímu projevu pohonu v průmyslovém prostředí. Krytí IP55, chlazení IC411, izolační třída F a nárůst teploty B vytvářejí spolehlivý základ pro dlouhodobý chod, přičemž provozní režimy S1, S2, S3 a S4 až S9 umožňují zařadit motor do kontinuálního i přerušovaného provozu podle reálného pracovního rytmu zařízení. Kabelové průchodky 2-M40X1.5, vibrace 2,8 mm/s, třída vibrací A a oba směry otáčení doplňují technický rámec pro korektní integraci do průmyslové sestavy.

Provozní podmínky počítají s okolní teplotou do +65 °C a s nasazením do nadmořské výšky 1000 m. To dává projektantům i montážním týmům přesný základ pro nasazení motoru v halových technologiích, servisních výměnách i nových instalacích, kde se sleduje mechanická stabilita i elektrická spolehlivost v jednom celku.

Montážně připravený elektromotor skladem

Elektromotor VYBO Electric 1LC-180M-4 spojuje rám 180 mm, ložiska 6311-C3, výkon 18,5 kW a dobře čitelné elektrické parametry do řešení, které je připraveno pro pevné osazení v průmyslové technologii. Model je skladem s rychlou expedicí a představuje spolehlivý základ pro projekty, kde se od pohonu očekává mechanická jistota, korektní rozběh a stabilní provoz od montáže až po dlouhodobé nasazení.
