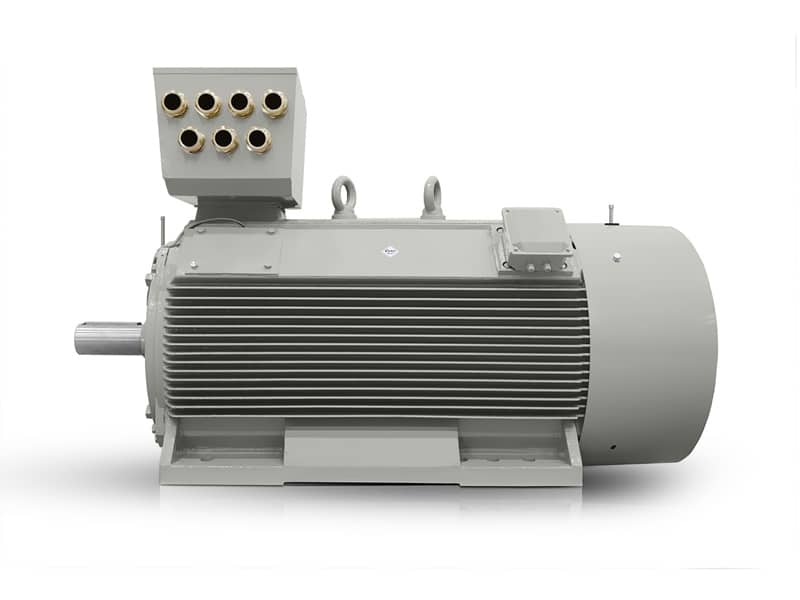

Typ elektromotoru: H17RL-315X5-4 355KW 400V/690V 50HZ
| Všeobecná dáta | |
| Typ | H17RL 315X5-4 |
| Rám (mm) | 315 |
| Elektrická dáta | |
| Výkon (kW) | 355 |
| Jmenovitý proud 400 V (A) | 614 |
| Jmenovitý proud 690 V (A) | 356 |
| Rychlost (rpm) | 1485 |
| Frekvence (Hz) | 50 |
| Poly | 4 |
| Napětí (V) | 400/690 |
| Jmenovitý točivý moment (Nm) | 2283 |
| Připojení | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 150 |
| Ist/In (%) | 700 |
| Externí rozběhová setrvačnosť (kg*m2) | 233 |
| Moment setrvačnosti GD2 (kg*m2) | 26 |
| Výkonnost | |
| Efektivita (%) | 96,3 |
| Účiník (100%) | 0,87 |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Instalační nadmořská výška | do 1000 m |
| Mechanická dáta | |
| Izolační třída | F |
| Zvýšení teploty (oteplení) | B |
| Instaláce | IM B3 (jiná provedení na vyžádání) |
| Provozní režim | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Přibližná hmotnost | 2090 kg |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD alebo softštartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | lesklý |
| Klec rotoru | masivní hliníková klec |
| Typ svorkovnice | VYBO CB2-LV |
| Data o ložiscích | |
| Ložiska DE/NDE | 6319C3/6319C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
V pásových dopravnících, drtičích a míchacích linkách rozhoduje o plynulosti výroby výkonová rezerva, kterou motor zvládne dodat bez zbytečného nárůstu rozměrů. H17RL 315X5-4 od VYBO Electric je 4-polový elektromotor, který spojuje vysokou hustotu výkonu s řešením vhodným pro kontinuální provoz ve velkých továrnách i v OEM sestavách pro technologické celky.
4-polový elektromotor pro linky s nepřetržitou zátěží
Jmenovitý výkon 355 kW a otáčky 1485 ot/min poskytují stabilní základ pro pohony, kde se vyžaduje rovnoměrný chod i při dlouhých provozních cyklech. Konstrukce motoru pomáhá udržet provozní rytmus bez výkyvů, které by komplikovaly synchronizaci navazujících zařízení.
Masivní hliníková klec rotoru podporuje rozběh v aplikacích s vyšší setrvačností a přispívá ke spolehlivému přenosu momentu. Z pohledu integrátora je důležitý také jmenovitý točivý moment 2283 Nm, který dává prostor pro náročné spouštění technologických celků.
Robustní litinová konstrukce pro náročné provozní podmínky
Robustní litinová konstrukce zvyšuje mechanickou odolnost sestavy při vibracích, tepelném namáhání a při dlouhodobém zatížení. V praxi to znamená stabilnější uložení motoru v rámech strojů, menší riziko deformací a delší servisní interval.
- Stabilní opora u čerpadlových agregátů v úpravnách vody.
- Odolné řešení pro ventilátorové stanice v hutích.
- Vhodné pro drticí linky v kamenoprůmyslu.
- Nasazení v míchačkách pro stavební směsi.
- Provoz v lisovacích technologiích s nepravidelným zatížením.
Kompaktní výkon při velikosti rámu 315 mm
Velikost rámu 315 mm přináší kompaktní výkon pro sestavy, kde je prostor ve stroji přísně omezen, ale požadovaný výkon zůstává vysoký. Pro OEM výrobce velkých technologických celků to zjednodušuje návrh základny, krytování i servisního přístupu.
Elektrický motor tohoto výkonového rozsahu najde uplatnění tam, kde je nutné spojit vysoký výkon s rozumným prostorovým nárokem. Účinnost 96,3 % podporuje energetickou efektivitu, což je v provozech s vícesměnným režimem znatelné především v dlouhodobých nákladech.
Možnost volby frekvence pro různé síťové podmínky
Možnost volby frekvence přináší flexibilitu u exportních projektů i při modernizaci technologií, kde se kromě standardního provozu počítá i s režimem 60 Hz. Pro integrátora to usnadňuje nasazení v různých závodech bez zbytečných úprav základního konceptu pohonu.
Provozní hodnoty, které pomáhají při návrhu pohonu
Jmenovitý proud 614 A při △ 400V a 356 A při Y 690V poskytuje podklady pro správné dimenzování rozvaděče, ochrany i přívodních kabelů. Účiník 0,87 napomáhá lepšímu využití elektrické energie v aplikacích s vysokým hodinovým nasazením.
Poměr rozběhového momentu 150 %, poměr zvratového momentu 200 % a poměr rozběhového proudu 700 % vytvářejí předpoklady pro zvládnutí náročnějších rozběhů. Pro projektanta je důležitá také externí rozběhová setrvačnost 233,000 kg·m² a moment setrvačnosti GD² 26,000 kg·m², které pomáhají při návrhu dynamiky celého pohonu.
Ložiskové uložení a tepelná rezerva pro dlouhý servisní interval
Ložiska DE 6319C3 a NDE 6319C3 spolu s izolační třídou F a nárůstem teploty B pomáhají udržet provoz v rozumných tepelných mezích i při dlouhodobém zatížení. Hmotnost 2090 kg potvrzuje robustní provedení, které je vhodné do průmyslových sestav s vyššími nároky na stabilitu.
V praxi se tento asynchronní elektromotor uplatní v koksárenských ventilátorech, dopravníkových trasách se zásobníky, výtahových pásech, míchacích bubnech, granulátorech, extruderech, kompresorových sestavách, mlýnech, provzdušňovacích systémech, čerpacích stanicích, žáruvzdorných mlýnech, briketovacích linkách, separačních bubnech, třídicích sítech a při pohonech procesních míchadel.
VYBO Electric pro projekty, kde musí motor zapadnout do celé technologie
Ověřený výrobce a distributor VYBO Electric dodává řešení, které zapadá do požadavků velkých továren i do projektů OEM výrobců velkých technologických celků. H17RL 315X5-4 je připraven pro aplikace, kde se očekává dlouhodobý provoz, servisní předvídatelnost a technická jistota v celém pohonu.
