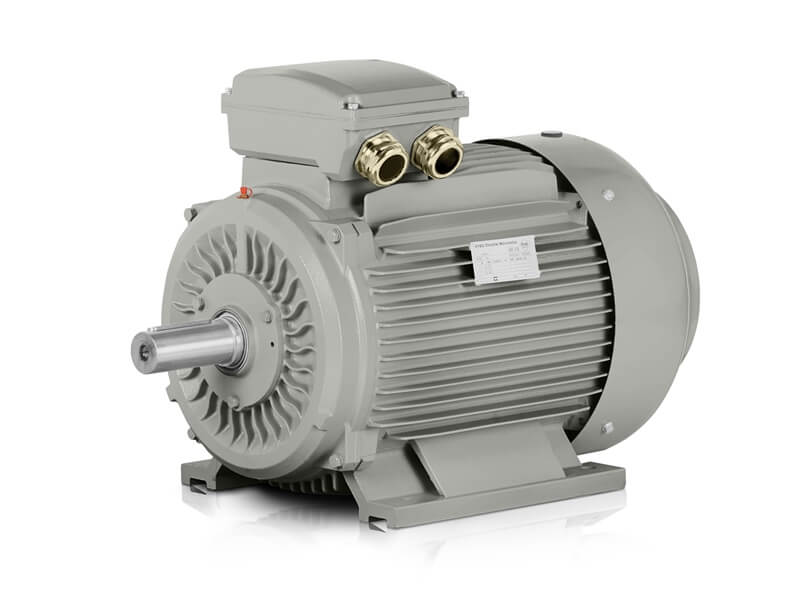

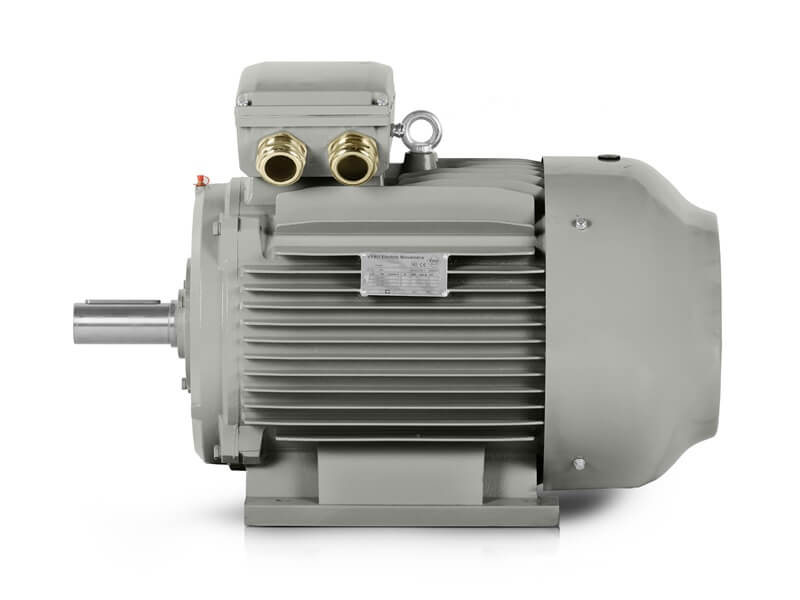

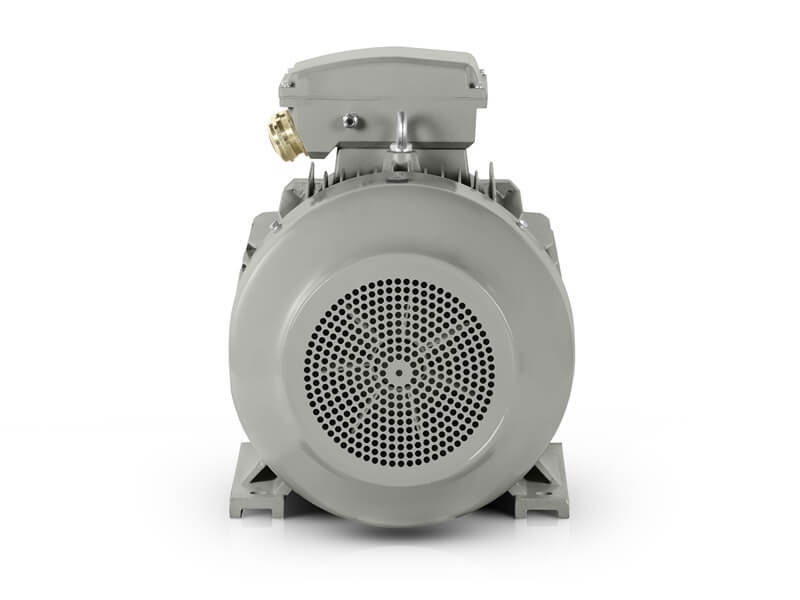

Typ elektromotoru: 1LC-160L-4 15KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 1LC-160L-4 |
| Rám (mm) | 160 |
| Elektrická data | |
| Výkon (kW) | 15 |
| Jmenovitý proud 400 V (A) | 28,5 |
| Jmenovitý proud 690 V (A) | 16,52 |
| Rychlost (rpm) | 1460 |
| Frekvence (Hz) | 50 |
| Poly | 4 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2,3 |
| Poměr rozběhového momentu (LRT/RLT) | 2,2 |
| Poměr rozběhového proudu (LRA/RLA) | 7,5 |
| Výkonnost | |
| Efektivita (%) | 89,4 |
| Účinník | 0,85 |
| Příslušenství | |
| – | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | +65°C |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 129 |
| Rozměry balení (mm) | 740*420*505 |
| Hlučnost (dB) | 75 |
| Setrvačnost rotoru (kg/m2) | 0,0918 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M40X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6309-2RZC3/6309-2RZC3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Elektromotor 1LC-160L-4 pro 15 kW pohon s jistým rozběhem a stabilním provozem
Elektromotor 1LC-160L-4 ze série 1LC PRO přináší výkon 15 kW při jmenovitých otáčkách 1460 ot./min., takže je vhodný tam, kde technologie potřebuje citelnou výkonovou rezervu a zároveň klidný, předvídatelný chod. Takové nastavení se dobře uplatňuje v provozech s ventilátory, čerpadly, dopravníky, míchadly, odsávacími systémy, balicími zařízeními, plnicími linkami i pomocnými průmyslovými pohony, kde je důležitá souvislost mezi výkonem motoru, chováním při rozběhu a stabilitou celé soustavy.
Výkonová úroveň pro rovnoměrné i proměnlivé zatížení
Jmenovitý výkon 15 kW dává tomuto modelu pevný základ pro technologie, které nepracují jen v lehkém režimu, ale přenášejí zátěž během celé směny nebo v opakovaných cyklech. Poměr rozběhového momentu 2,2 a zvratného momentu 2,3 pomáhá udržet jistotu při startu i při přechodových stavech, kdy se zařízení rozbíhá do odporu. Poměr rozběhového proudu 7,5 je důležitý při návrhu napájení a při volbě způsobu spouštění, zejména pokud se motor nasazuje do technologických celků s častějšími starty nebo s proměnlivým pracovním rytmem.
Setrvačnost rotoru 0,0918 kg*m² podporuje předvídatelnou odezvu pohonu při rozběhu i při přenosu výkonu do mechanické části zařízení. V praxi to má význam u pásových a šnekových dopravníků, u míchací techniky, u ventilátorových jednotek i u čerpacích soustav, kde musí motor reagovat bez nestability a bez nežádoucích provozních výkyvů. Tento model proto dobře zapadá do provozů, které od pohonu vyžadují souvislý výkon a současně korektní chování při náběhu.
Elektrické parametry pro čitelné začlenění do sítě
Motor pracuje se jmenovitým napětím 400/690 V a se zapojením △/Y, což odpovídá standardnímu nasazení v třífázové průmyslové síti. Jmenovitý proud 28,5 A při 400 V a 16,52 A při 690 V poskytuje konkrétní základ pro návrh jištění, napájecích větví i zapojení do technologie. Frekvence 50 Hz potvrzuje běžné průmyslové určení a účiník 0,85 podporuje vyrovnané elektrické chování pohonu při delším provozu.
Elektromotor je vhodný pro spouštění DOL a zároveň pro řízení frekvenčním měničem nebo softstartérem. Tato kompatibilita rozšiřuje možnosti integrace do systémů, ve kterých je vyžadován jednoduchý přímý rozběh, plynulejší spouštění nebo regulace podle potřeby linky. U procesních čerpadel, vzduchotechnických jednotek, balicích sestav či technologických dopravníků je tak možné přizpůsobit způsob řízení charakteru provozu, aniž by se měnil základní robustní charakter motoru.
Konstrukční velikost 160 mm a mechanická stabilita série
Konstrukční velikost rámu 160 mm představuje pevnou mechanickou základnu pro stabilní osazení do průmyslového zařízení. Série 1LC PRO přitom využívá litinový rám, zesílené patky elektromotoru, vyztužené ložiskové štíty z litiny a zesílený kryt svorkovnice, což podporuje mechanickou odolnost ve standardních i náročnějších provozních podmínkách. Zpevněná rotorová klec, ocelový kryt ventilátoru a strojní navíjení s důrazem na čistotu mědi ve vinutí doplňují konstrukci, která je určena pro dlouhodobý a spolehlivý chod.
Na straně DE i NDE jsou osazena ložiska 6309-2RZC3 a mazání je řešeno lithiovým mazivem teplotní třídy č. 2. Takové ložiskové řešení pomáhá udržet stabilitu rotoru při každodenním zatížení a podporuje provozní jistotu při delším nasazení. V kombinaci s provozními režimy S1, S2, S3 a S4 až S9 je motor vhodný pro technologie s kontinuálním chodem i pro zařízení, kde se výkon odebírá v opakovaných pracovních intervalech.
Provozní podmínky a manipulační rozměr dodávky
Krytí IP55 a způsob chlazení IC411 podporují nasazení v průmyslovém prostředí, kde se očekává spolehlivý chod a stabilní tepelné chování pohonu. Izolační třída F, nárůst teploty B, přípustná okolní teplota do +65 °C a provoz do nadmořské výšky 1000 m vytvářejí dobře definovaný základ pro projektování i reálné používání. Hlučnost 75 dB odpovídá ustálenému provoznímu projevu motoru a oba směry otáčení rozšiřují jeho využití v různých typech technologických sestav.
Rozměry balení 740 × 420 × 505 mm a hmotnost balení 129 kg mají význam pro plánování dopravy, manipulace i skladového toku. U zařízení, která se připravují na rychlé osazení do výroby nebo na servisní výměnu, jde o praktický údaj s přímým vlivem na organizaci dodávky a montážního postupu.
Elektrické řešení pro spolehlivý průmyslový pohon
Elektromotor VYBO Electric 1LC-160L-4 spojuje výkon 15 kW, napájení 400/690 V a dobře čitelné proudové parametry do řešení, které se přirozeně začleňuje do průmyslové sítě i do řízených pohonů. Pro projekty, kde je důležitý stabilní výkon, korektní rozběh a ověřená mechanická báze série 1LC PRO, jde o spolehlivý motor skladem s rychlou expedicí a profesionálním prodejem VYBO Electric.
