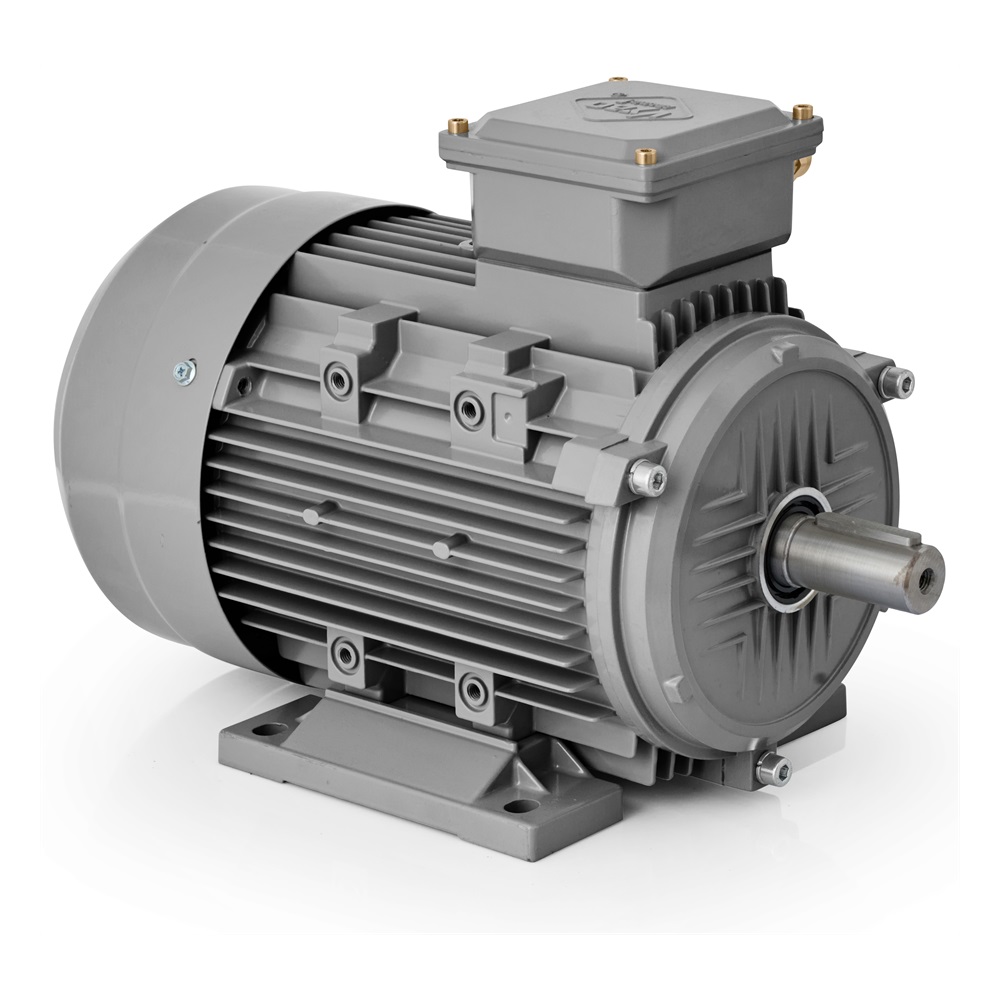

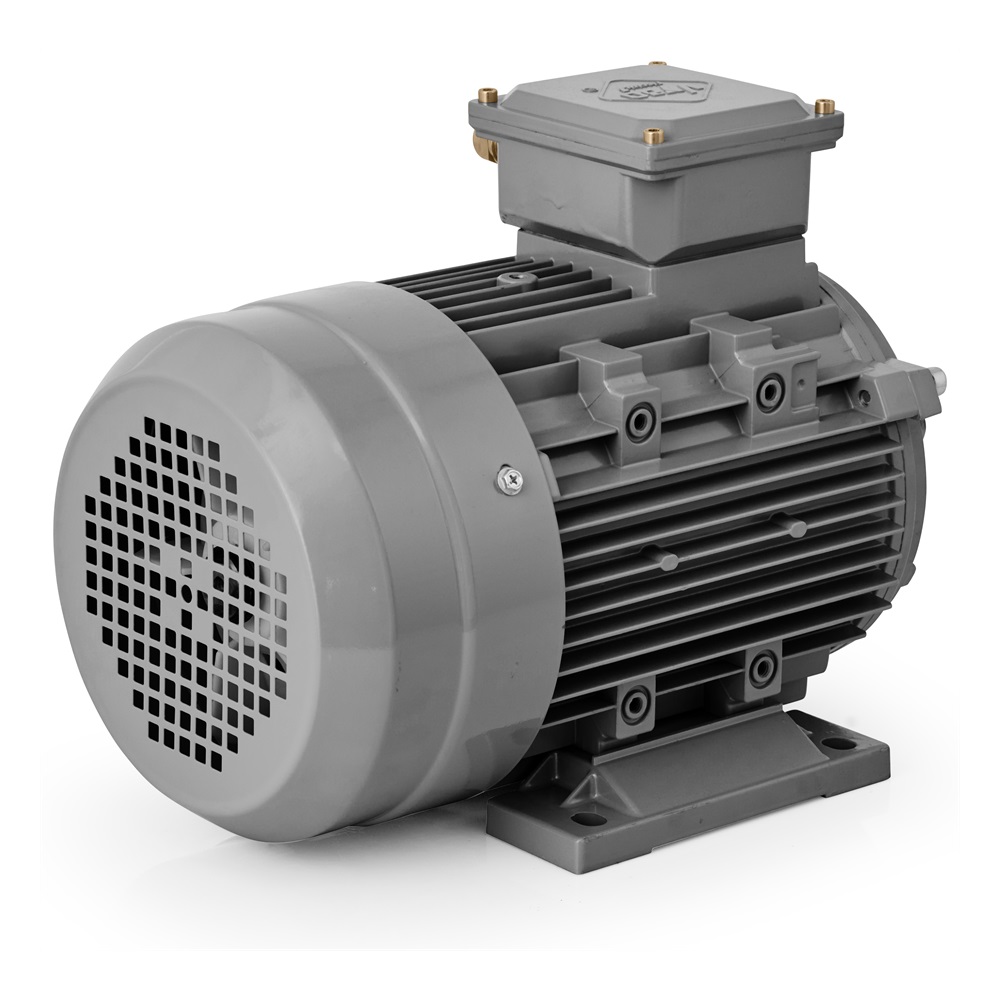

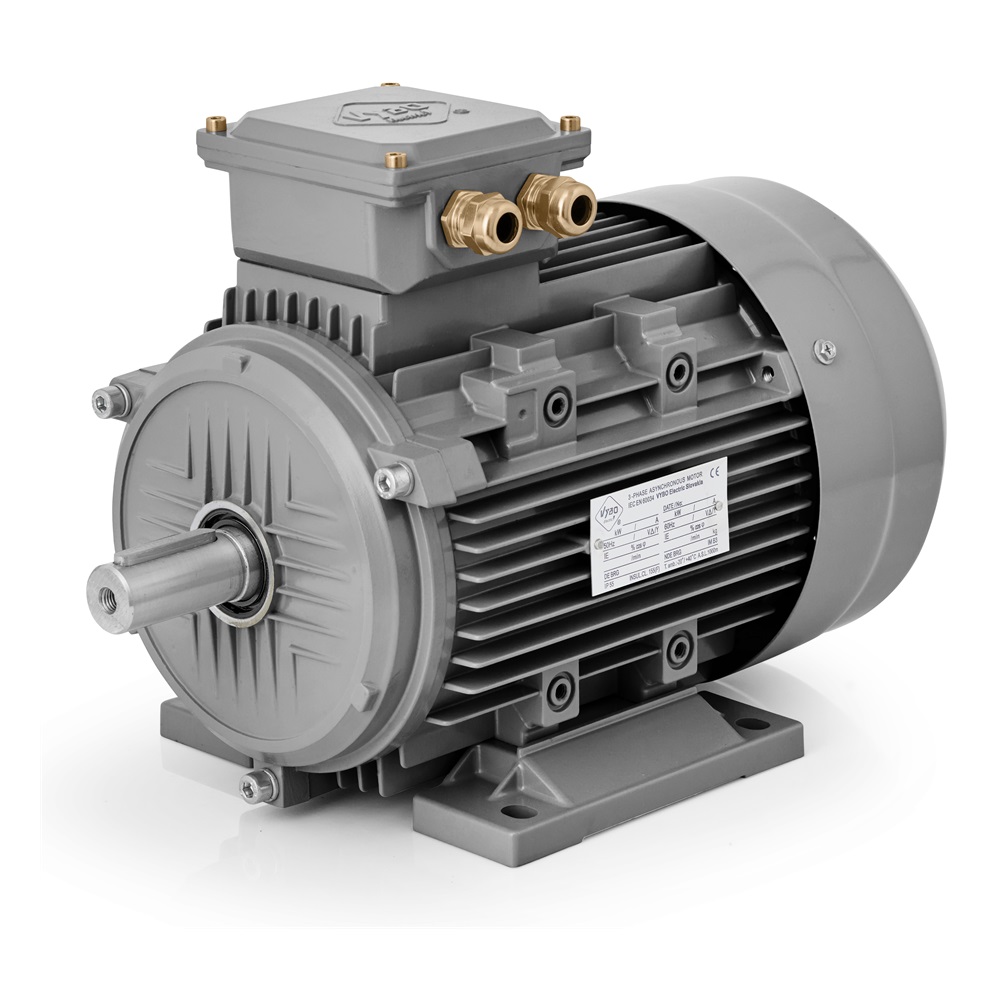

Elektromotor 1,1 kW, 905 ot./min, 400 V, 1AL-90L-6

Dlouhý popis produktu

Elektromotor 1AL-90L-6 pro spolehlivý chod v technologiích s plynulým pracovním rytmem

Elektromotor 1AL-90L-6 od VYBO Electric je 6-pólový třífázový motor navržený pro provozy, kde je důležitý vyrovnaný chod, jistý rozběh a dobrá kontrola nad pracovním tempem zařízení. Výkon 1,1 kW a jmenovité otáčky 905 ot./min při frekvenci 50 Hz vytvářejí charakter pohonu, který se dobře uplatní tam, kde se od motoru očekává pravidelný a klidný přenos energie. Takové provedení je vhodné pro ventilátory, odsávací jednotky, oběhová čerpadla, dopravníkové tratě, míchací zařízení, filtrační technologie, balicí stroje, dávkovací celky, třídicí linky, sušicí moduly i různé pomocné pohony ve výrobě a v technických zařízeních budov.

Právě 6-pólové řešení dává tomuto modelu provozní projev, který podporuje plynulost. Při posuvu materiálu, při cirkulaci média nebo při pohonu prvků, které mají pracovat bez prudkých změn, jde o praktickou vlastnost. Motor nevytváří zbytečně rychlý pracovní rytmus. Lépe zapadá do procesů, kde má technologie běžet stabilně po celou směnu a kde je důležitá čitelná odezva mechaniky.

Napájení, zapojení a zařazení do provozu

Model 1AL-90L-6 pracuje s jmenovitým napětím 230/400 V a se zapojením △/Y. Jmenovitý proud dosahuje 5,25 A při 230 V a 3,02 A při 400 V, což je důležité při návrhu napájecí větve, jištění i při dimenzování řídicích prvků. Při uvádění technologie do provozu to pomáhá připravit pohon tak, aby byl správně sladěn s elektrickou částí zařízení a aby jeho chod zůstal stabilní i při pravidelném zatížení.

Elektromotor je vhodný pro přímé spuštění DOL, pro řízení frekvenčním měničem i pro provoz se softstartérem. V praxi to rozšiřuje možnosti nasazení. V jednodušších systémech může pracovat jako pevně zapojený pohon s přímým startem. V regulovaných procesech lze zase lépe přizpůsobit rozběh i pracovní otáčky konkrétní úloze. To je důležité například při ventilaci, kde se mění požadavek na výkon, při dávkování, kde se sleduje přesnost podávání, nebo u dopravníků, kde se oceňuje plynulejší chování při rozběhu i během chodu.

Rozběhové vlastnosti a chování při zatížení

Průmyslový motor musí být spolehlivý nejen po ustálení otáček, ale i při samotném startu. Elektromotor 1AL-90L-6 má poměr rozběhového momentu 2,1, což pomáhá překonat počáteční odpor zařízení bez nejistého náběhu. Poměr zvratného momentu 2,0 podporuje stabilitu i při kolísání mechanické zátěže. Poměr rozběhového proudu 5,5 je důležitý pro elektrický návrh a pro správné nastavení ochranných prvků při spouštění.

Motor je určen pro parabolickou nebo lineární křivku zatížení. To znamená, že se umí přirozeně zařadit do aplikací s ustáleným odporem i do sestav, kde se zátěž mění podle okamžitého provozu. U oběhových čerpadel, ventilátorů, míchadel, dopravníků, filtračních jednotek či u balicích mechanismů jde o důležitý předpoklad pro spolehlivý každodenní chod. Setrvačnost rotoru 0,0035 kg/m² podporuje vyváženou odezvu při rozběhu i při řízení, takže motor reaguje čitelně bez zbytečně tvrdé nebo opožděné reakce.

Ochrana, chlazení a pracovní podmínky

V průmyslovém prostředí rozhoduje i odolnost vůči běžným provozním vlivům. Krytí IP55 chrání motor před prachem a provozní vlhkostí, což je důležité v halách, technologických místnostech i v zařízeních, která pracují v náročnějším okolí. Chlazení IC411 podporuje stabilní tepelný režim během delších pracovních cyklů. Izolační třída F a nárůst teploty B vytvářejí vhodný základ pro spolehlivý provoz při trvalém i přerušovaném zatížení.

Motor je určen pro okolní teplotu do +65 °C a pro nadmořskou výšku do 1000 m. Provozní faktor 1,0 a režimy S1, S2, S3 a S4-S9 dávají tomuto modelu dobrou použitelnost ve stálých procesech i v aplikacích s opakovaným cyklem. U technologických sestav, které běží po celou směnu, i u zařízení se střídáním záběru a přestávek jde o důležitý praktický přínos.

Mechanické řešení a montážní jistota

Osová výška 90 mm přináší vyvážený poměr mezi kompaktním provedením a mechanickou stabilitou. Na straně DE i NDE jsou použita ložiska 6205-2Z, která podporují klidný chod a spolehlivé vedení rotoru při pravidelném zatížení. Mazivo na lithiové bázi č. 2 je vhodné pro běžné průmyslové podmínky. Vyvážení s polovičním perem usnadňuje korektní spojení s mechanickými prvky zařízení.

Součástí provedení jsou kabelové průchodky 2-M25X1.5, což pomáhá při čistém a bezpečném přivedení napájení. Směr otáčení je možný v obou směrech, proto se motor dobře uplatní i v konstrukcích, kde se konečné uspořádání pohonu určuje až při montáži nebo při oživování linky. Hmotnost balení 14 kg a rozměry balení 380 × 210 × 270 mm usnadňují logistiku, manipulaci i přípravu na osazení do stroje.

Série 1AL OPTIMAL od VYBO Electric představuje profesionální nízkonapěťové elektromotory v hliníkovém rámu pro široké použití v průmyslu. Důraz se klade na rychlé uvedení do provozu, velmi dobrý poměr kvality a ceny a odzkoušenou kvalitu v reálných podmínkách.

Praktická volba pro stabilní průmyslový provoz

Elektromotor 1AL-90L-6 spojuje výkon 1,1 kW, jmenovité otáčky 905 ot./min, krytí IP55 a flexibilitu při řízení. Je vhodný pro provozy, které potřebují spolehlivý 6-pólový pohon s plynulým pracovním projevem, dobrou montážní připraveností a jistotou při každodenním nasazení. VYBO Electric tímto modelem nabízí motor, který přirozeně zapadne do technologií s důrazem na stabilitu, pravidelnost a dlouhodobou provozní spolehlivost.
