Datový list pro třífázové elektromotory

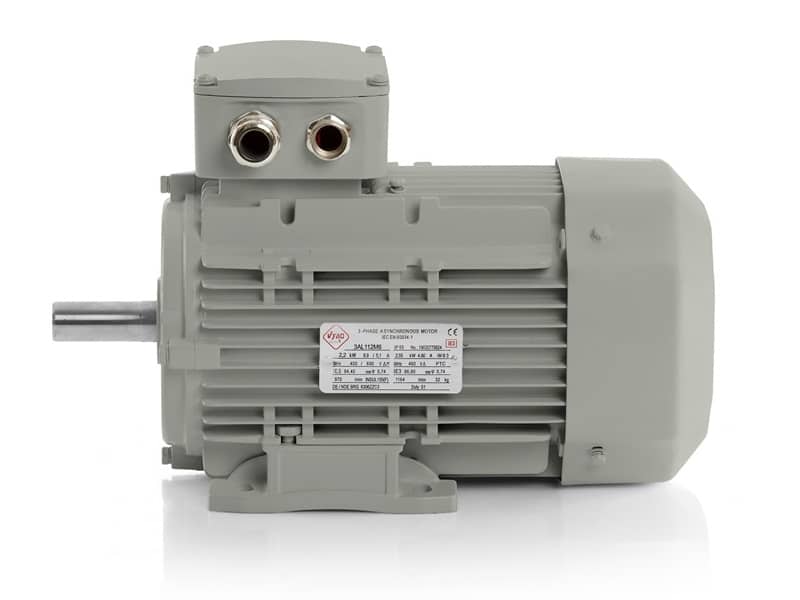

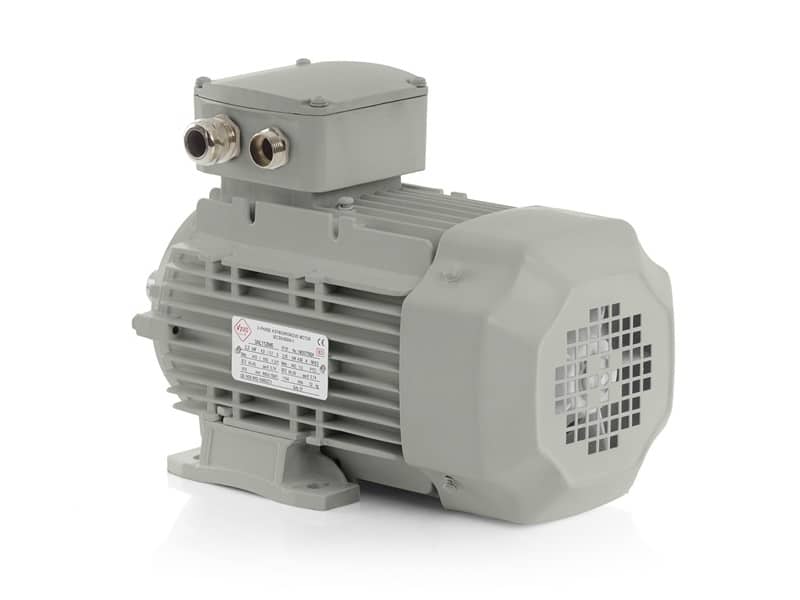

Typ elektromotoru: 3AL-80M1-2, 0,75 kW
| Všeobecná data | |
| Typ | 3AL-80M1-2 |
| Rám (mm) | 80 |
| Elektrická data | |
| Výkon (kW) | 0,75 |
| Jmenovitý proud 230 V (A) | 2,85 |
| Jmenovitý proud 400 V (A) | 1,64 |
| Rychlost (rpm) | 2890 |
| Frekvence (Hz) | 50 |
| Póly | 2 |
| Napětí (V) | 230/400 |
| Připojení | △/Y |
| Zvratný moment (maximální moment) | 2,3 |
| Moment nakrátko | 2,3 |
| Proud nakrátko | 7 |
| Setrvačnost rotoru (kg/m2) | 0,0012 |
| Výkonnost | |
| Účinnost (100%) | 80,7 |
| Účiník (100%) | 0,82 |
| Příslušenství | |
| 3 x PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Instalační nadmořská výška | do 1000 m |
| Mechanická data | |
| Zvýšení teploty (oteplení) | B |
| Instalace | IM B (Na vyžádání) |
| Zatížení | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IP55 |
| Izolační třída | F |
| Typ chlazení | IC411 |
| Hmotnost balení(kg) | 22,5 |
| Rozměry balení (mm) | 320*220*260 |
| Vibrace (mm/s) | 2.8 |
| Stupeň vibrací | Třída A |
| Směr rotace | Oba |
| Startování | DOL, VFD nebo softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M20X1.5 |
| Vyvážení | s polovičním perem |
| Data o ložiskách | |
| Ložiska DE/NDE | 6204-2RZ/6204-2RZ |
| Mazivo | Lithiový základ č.2 (teplotní třída) |
Datový list pro elektromotor značky VYBO Electric a.s. je vytvořen podle našich standardních elektromotorů na základě všech platných norem IEC pro běžné použití. Pokud je vaše aplikace speciální a potřebujete některé parametry upravit, neváhejte nás kontaktovat. Dokážeme navrhnout motor s úpravou jakéhokoliv parametru, který vidíte v datovém listu.
