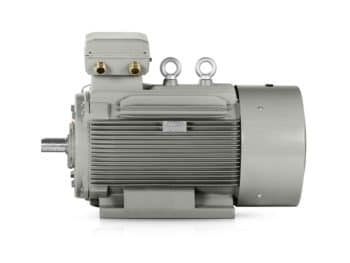

Typ elektromotoru: 3LC-315S-6 75KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 3LC-315S-6 |
| Rám (mm) | 315 |
| Elektrická data | |
| Výkon (kW) | 75 |
| Jmenovitý proud 400 V (A) | 136 |
| Jmenovitý proud 690 V (A) | 78,84 |
| Rychlost (rpm) | 990 |
| Frekvence (Hz) | 50 |
| Poly | 6 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2 |
| Poměr rozběhového momentu (LRT/RLT) | 2 |
| Poměr rozběhového proudu (LRA/RLA) | 6,6 |
| Výkonnost | |
| Efektivita (%) | 94,6 |
| Třída účinnosti | IE3 |
| Účinník | 0,84 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 763 |
| Rozměry balení (mm) | 1302*727*1026 |
| Hlučnost (dB) | 83 |
| Setrvačnost rotoru (kg/m2) | 4,58265 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M63X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6319-C3/6319-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
V průmyslových linkách, čerpacích stanicích a míchacích agregátech rozhoduje spolehlivý přenos výkonu o stabilitě celé výroby. 6-polový elektromotor 3LC-315S-6 přináší efektivitu a hodnotu, kterou ocení každá provoz sledující spotřebu energie, kontinuitu chodu a servisní připravenost pohonů. V této třídě se uplatní zejména tam, kde má pohonná technika pracovat s vysokým krouticím momentem při nižších otáčkách a bez zbytečných prostojů.
Třída efektivity IE3 podporuje nižší spotřebu při běžné zátěži a pomáhá udržet provozní náklady pod kontrolou. Super vysoká účinnost se v praxi projeví při dlouhých výrobních cyklech, kde se rozdíl v odběru energie promítne do celkové bilance pohonu.
6-polový elektromotor pro stabilní chod výrobních celků
Jmenovité otáčky 990 otáček/min jsou vhodné pro technologie, které vyžadují plynulejší rozběh a vyrovnaný provoz bez nadměrného dynamického namáhání mechaniky. Jmenovitý proud △ 400V 136 A a jmenovitý proud Y 690V 78,84 A dávají projektantům oporu při návrhu rozvaděče i jištění. Z pohledu integrace do linky je důležitý i účiník 0,84, který pomáhá při návrhu napájecí soustavy v prostředí s více velkými odběry.
Takto dimenzovaný elektrický motor se uplatní v provozech, kde je důležitá opakovatelnost procesu a odolnost vůči dlouhodobému zatížení. Modelové označení 3LC PRO v této výkonové třídě přirozeně zapadá do sestav, kde se očekává kompatibilita s běžnými průmyslovými standardy a jednodušší servisní strategie.
Silný litinový rám pro tvrdé podmínky v provozu
Silný litinový rám zvyšuje odolnost při vibracích, nárazové zátěži a při dlouhém nasazení ve výrobních halách. Vyztužené ložiskové štíty z litiny a vyztužené litinové patky pomáhají udržet geometrie uložení i při náročné montáži, což je důležité zejména u větších pohonů, kde se přesnost osazení přímo projeví na životnosti mechanických částí.
Hlučnost 83 dB(A) je hodnota, kterou v průmyslovém prostředí třeba brát v úvahu při návrhu pracoviště a krytování. Setrvačnost rotoru 4,583 kg/m² spolu s poměrem rozběhového momentu 2 a poměrem rozběhového proudu 6,6 poskytují provozu předvídatelné chování při startu. Ložisko DE 6319-C3 a ložisko NDE 6319-C3 podporují dlouhodobou mechanickou stabilitu při správném mazacím a servisním režimu.
Typické aplikace v pohonech výrobních a procesních provozů
Model 3LC PRO v tomto provedení se uplatní zejména v následujících konkrétních aplikacích:
- Hlavní pohon pásového dopravníku ve třídicí lince s kontinuálním přesunem materiálu.
- Pohon šnekového dopravníku pro sypké suroviny v silovém provozu.
- Hnací agregát míchače v chemickém a potravinářském zpracování.
- Pohon recirkulačního čerpadla v technologické vodárně.
- Hlavní pohon drtiče ve zpracování kameniva.
- Pohon ventilátoru teplovzdušné jednotky v sušicí lince.
- Agregát lisu ve strojírenském a recyklačním provozu.
- Pohon válcovací nebo navíjecí stanice ve zpracování fólií a pásů.
V těchto případech je důležité, aby elektromotor 400 V zvládl dlouhodobé zatížení bez neplánovaných odstávek. Při návrhu sestavy pomáhá i kabelová příprava přes 2-M63X1.5, která usnadňuje napojení v rozvaděči nebo při kabelových trasách s větším průřezem.
Rozměry, napojení a servisní připravenost pro montážní týmy
Osová výška 315 mm a rozměry balení 1302*727*1026 mm usnadňují plánování manipulace, skladování i vstupu do montážního prostoru. Hmotnost balení 763 kg si vyžaduje vhodnou zdvihací techniku, proto se motor nejlépe uplatní v provozech, které mají připravenou mechanizaci pro větší pohony. Z pohledu servisní praxe je důležité, že technické řešení vychází z dlouhodobě používaného standardu, který znají montážní i údržbové týmy.
Model 3LC-315S-6 z portfolia ověřeného výrobce a distributora VYBO Electric zapadá do prostředí, kde se sleduje nejen výkon, ale i provozní jistota a dostupnost náhradních dílů. Efektivita 94,6 % podporuje hospodárný provoz při stabilních pracovních bodech a pomáhá udržet náklady pod kontrolou v celém životním cyklu pohonu.
3LC PRO připravený pro dlouhé cykly a rychlé nasazení
Pro výroby, které potřebují spolehlivý 6-polový elektromotor do stabilních provozů, představuje toto provedení praktické řešení s důrazem na trvanlivost a energetickou disciplínu. Pokud má být pohon nasazen bez zdlouhavého čekání, objednejte si model 3LC-315S-6 co nejdříve, protože v tomto výkonu se zásoby ve skladu rychle otáčejí.
