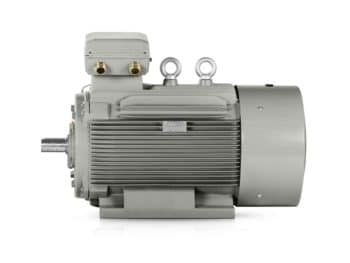

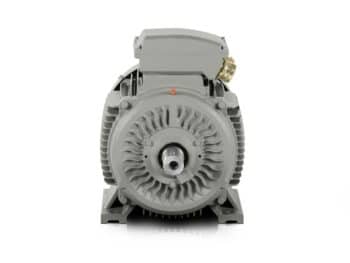

Typ elektromotoru: 3LC-355L2-2 315KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 3LC-355L2-2 |
| Rám (mm) | 355 |
| Elektrická data | |
| Výkon (kW) | 315 |
| Jmenovitý proud 400 V (A) | 522 |
| Jmenovitý proud 690 V (A) | 303 |
| Rychlost (rpm) | 2980 |
| Frekvence (Hz) | 50 |
| Poly | 2 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2,2 |
| Poměr rozběhového momentu (LRT/RLT) | 1,6 |
| Poměr rozběhového proudu (LRA/RLA) | 7,2 |
| Výkonnost | |
| Efektivita (%) | 95,8 |
| Třída účinnosti | IE3 |
| Účinník | 0,91 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 1802 |
| Rozměry balení (mm) | 1607*822*1161 |
| Hlučnost (dB) | 100 |
| Setrvačnost rotoru (kg/m2) | 3,903 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M63X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6319-C3/6319-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Třída efektivity IE3 pro 2-pólový elektromotor v náročné výrobě
Třída efektivity IE3 přináší provoz, v němž se spotřeba energie promítá do nižších nákladů bez zbytečného zásahu do výkonové rezervy. Model 3LC-355L2-2 nabízí ideální poměr mezi pořizovací cenou a úsporou energie, což je v průmyslovém provozu důležité při dlouhých směnách, vysoké zátěži a stabilním chodu technologie. Tento 2-pólový elektromotor je vhodný tam, kde se vyžaduje rychlá odezva pohonu a zároveň rozumné provozní náklady.
V praxi ocení jeho parametry provozovatelé velkých fabrik i OEM výrobci velkých technologických celků, kteří řeší účinnost, servisní dostupnost a zapojení do existujících linek. Jako elektromotor IE3 pomáhá snižovat energetické ztráty v aplikacích, kde běží motor dlouhé hodiny denně. Při takovém nasazení se rozdíl v provozu projeví rychle a bez potřeby kompromisů v dimenzování pohonu.
Silná litinová kostra pro stabilitu v nepřetržitém provozu
Silná litinová kostra zvyšuje odolnost sestavy proti vibracím a mechanickému namáhání, které vzniká při rozbězích, změnách zatížení i při nepravidelném provozu. Vystužené ložiskové štíty z litiny, vystužené litinové patky podporují tuhost uložení a lépe přenášejí síly do základového rámu stroje. Pro pohonnou techniku ve výrobních celcích je to řešení, které napomáhá udržet přesnou geometrii a delší životnost sestavy.
Při dimenzování pohonu pomáhá i jmenovitý proud △ 400V: 522 A a jmenovitý proud Y 690V: 303 A, které umožňují přizpůsobit motor napájecí soustavě konkrétního závodu. Jmenovité otáčky 2980 otáček/min dávají tomuto třífázovému motoru charakter vhodný pro aplikace s požadavkem na rychlý a stabilní chod. Účiník 0,91 a efektivita 95,8 % podporují hospodárný provoz i při dlouhodobém zatížení.
Rozběh a provozní rezervy při technologických celcích
Poměr rozběhového momentu 1,6, poměr zvratového momentu 2,2 a poměr rozběhového proudu 7,2 jsou důležité při návrhu soustavy, v níž motor startuje s mechanickou zátěží nebo přes převodovku. Zatížnost rotoru 3,903 kg/m² pomáhá projektantům při odhadu dynamiky rozběhu a brzdění. Hlučnost 100 dB(A) je třeba brát v úvahu při instalaci v halách s vyššími nároky na akustický komfort a ochranu obsluhy.
Praktické nasazení v průmyslu a servisní jistota
Model 3LC-355L2-2 vychází z konstrukce, kterou potvrzují tisíce instalací v průmyslu, a proto se hodí do provozů, kde je důležitá opakovatelná spolehlivost. Ložisko DE 6319-C3 i ložisko NDE 6319-C3 jsou navrženy pro podmínky s vyšším zatížením a pomáhají udržet plynulý chod při správném mazacím režimu. Hmotnost balení 1802 kg a rozměry balení 1607×822×1161 mm usnadňují plánování dopravy a manipulace při příjmu na stavbě nebo v servisním skladu.
2-pólový elektromotor této třídy se osvědčí v aplikacích, kde se vyžaduje výkonová rezerva a stabilní provoz v nepřetržitém nasazení. Ve spojení s moderní pohonnou technikou dokáže obsloužit zařízení, která nesmí stát kvůli neplánovaným odstávkám. Pro OEM zákazníky znamená jednodušší integraci do vlastního stroje a pro provozovatele zase menší riziko nevyváženého provozního chování.
Typické použití v těžkém provozu
Tento motor je vhodný pro tyto konkrétní aplikace:
- Hlavní pohon odstředivého kompresoru v chemické výrobě.
- Rotační pohon míchadla v technologické nádrži pro zpracování suspenzí.
- Hnací agregát pásového dopravníku v cementárenské lince.
- Pohon ventilátoru spalin pro teplárenský blok.
- Motor pro čerpadlo chladicí vody v energetickém celku.
- Přímý pohon drtiče při zpracování kameniva.
Pokud potřebujete motor pro dlouhodobý provoz s důrazem na energetiku, mechanickou odolnost a servisní předvídatelnost, 3LC-355L2-2 je připraven pro průmyslové nasazení. Využijte nabídku a získejte řešení, které podpoří spolehlivost procesu i hospodárnost provozu.
