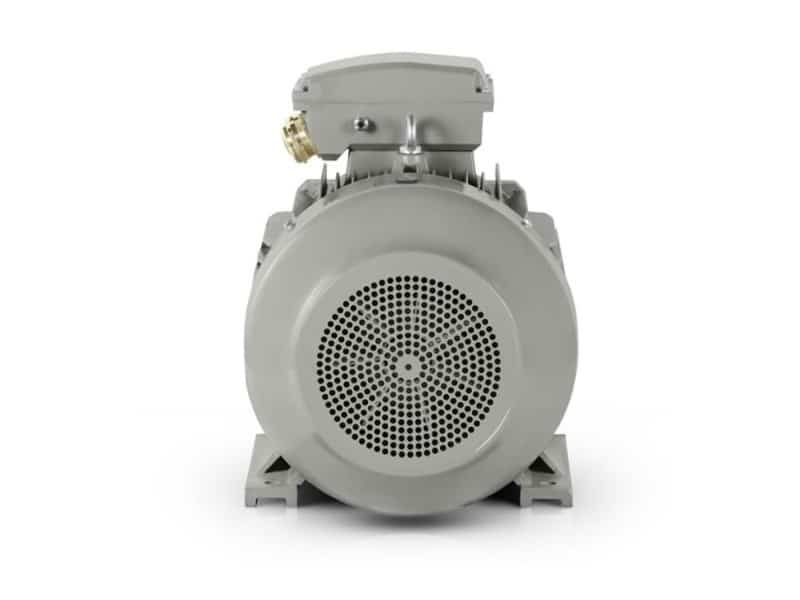

Typ elektromotoru: 4LC-225M-8 22KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 4LC-225M-8 |
| Rám (mm) | 225 |
| Elektrická data | |
| Výkon (kW) | 22 |
| Jmenovitý proud 400 V (A) | 43,8 |
| Jmenovitý proud 690 V (A) | 25,4 |
| Rychlost (rpm) | 735 |
| Frekvence (Hz) | 50 |
| Poly | 8 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2 |
| Poměr rozběhového momentu (LRT/RLT) | 1,8 |
| Poměr rozběhového proudu (LRA/RLA) | 8,3 |
| Výkonnost | |
| Efektivita (%) | 92,1 |
| Třída účinnosti | IE4 |
| Účinník (100 %) | 0,76 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmořská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 376 |
| Rozměry balení (mm) | 950*550*700 |
| Hlučnost (dB) | 73 |
| Setrvačnost rotoru (kg*m2) | 0,63047 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M50X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6313-C3/6313-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu

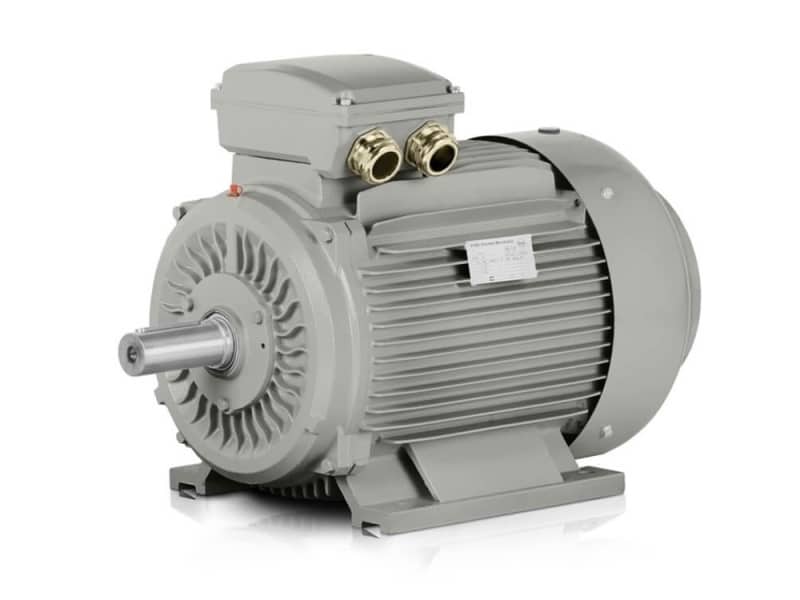

Elektromotor 4LC-225M-8 je navržen pro provozy, kde se sleduje energetická účinnost i dlouhodobá stabilita chodu. Ve provedení 22 kW a se jmenovitými otáčkami 735 ot./min jde o řešení pro aplikace s vyššími nároky na krouticí moment, přičemž zapojení 400/690 V zjednodušuje integraci do běžných průmyslových rozvodů. V segmentu NN elektromotorů přináší zesílená litinová kostra vyšší tuhost uložení a lepší odolnost vůči vibracím.
Robustní litinová kostra zvyšuje stabilitu při zatížení
Litinová kostra pomáhá udržet přesnou geometrii motoru i při nepravidelném zatížení, což je důležité v OEM strojích a menších technologických celcích. Elektromotor 400/690 V se uplatní tam, kde je vyžadován spolehlivý rozběh, rozumné ztráty a plynulý přenos výkonu do provozu.
- Vysoká tuhost konstrukce podporuje přesnější uložení rotoru.
- Třída účinnosti IE4 snižuje energetické ztráty během dlouhodobého provozu.
- Jmenovitý proud △ 400V je 43,8 A a jmenovitý proud Y 690V je 25,4 A.
- Účiník 0,76 a účinnost 92,1 % pomáhají k hospodárnému provozu.
- Hlučnost 73 dB(A) je vhodná pro technologie s omezeným akustickým prostorem.
Provozní parametry podporují spolehlivé rozběhy a brzdění
Pro návrh rozběhu je důležitý poměr rozběhového momentu LRT/RLT 1,8, poměr zvratového momentu BDT/RLT 2 a poměr rozběhového proudu LRA/RLA 8,3. Tyto hodnoty usnadňují dimenzování pohonu ve strojích, kde se počítá s častým spouštěním nebo s vyšší setrvačností soustavy. Jako 8pólový elektromotor je vhodný pro aplikace s potřebou nižších otáček a vyššího krouticího momentu.
Technické provedení pro integraci do zařízení
Ložisko DE 6313-C3 a ložisko NDE 6313-C3 podporují stabilní provoz při dlouhodobém zatížení. Setrvačnost rotoru 0,6 kg*m² usnadňuje návrh pohonné soustavy a kabelové průchodky 2-M50X1.5 zjednodušují připojení. Hmotnost balení 376 kg a rozměry balení 950*550*700 mm je třeba zohlednit při manipulaci i při montáži do technologie.
Uplatnění ve středně náročných průmyslových sestavách
Model se hodí pro dopravníkové linky, šnekové dopravníky, míchačky, čerpací agregáty, ventilátory, dmychadla, kompresorové stanice, redukční převody, balicí stroje, třídicí zařízení, granulátory, lisy, míchací nádoby, briketovací linky, řezací jednotky a technologické celky pro úpravu materiálu. V těchto provozech se 4LC-225M-8 prosazuje zejména díky robustní litinové kostře a úspornému provozu. V případě projektů s důrazem na dlouhou životnost a přesné dimenzování si objednejte vhodné provedení co nejdříve, abyste zkrátili dobu nasazení do výroby.
