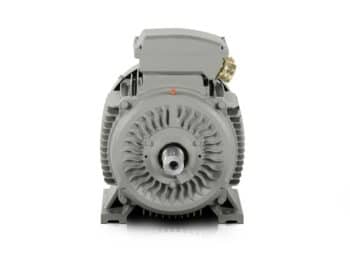

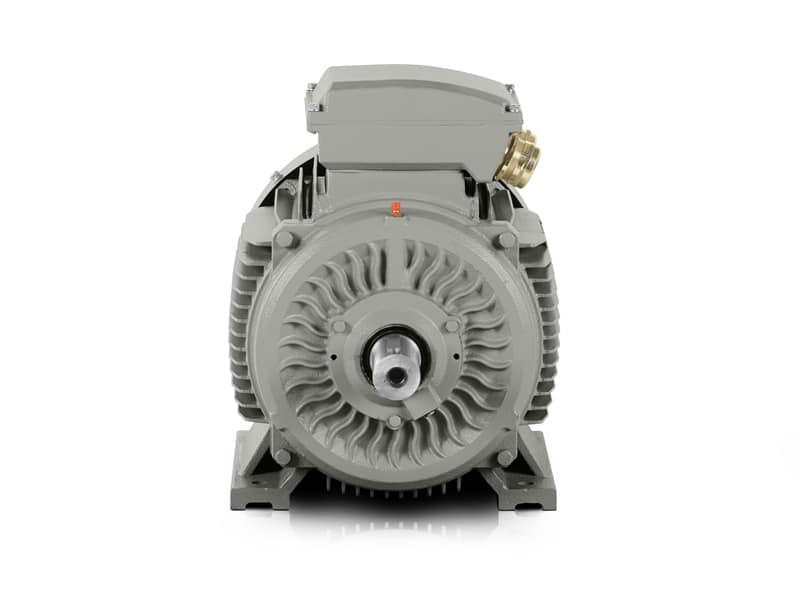

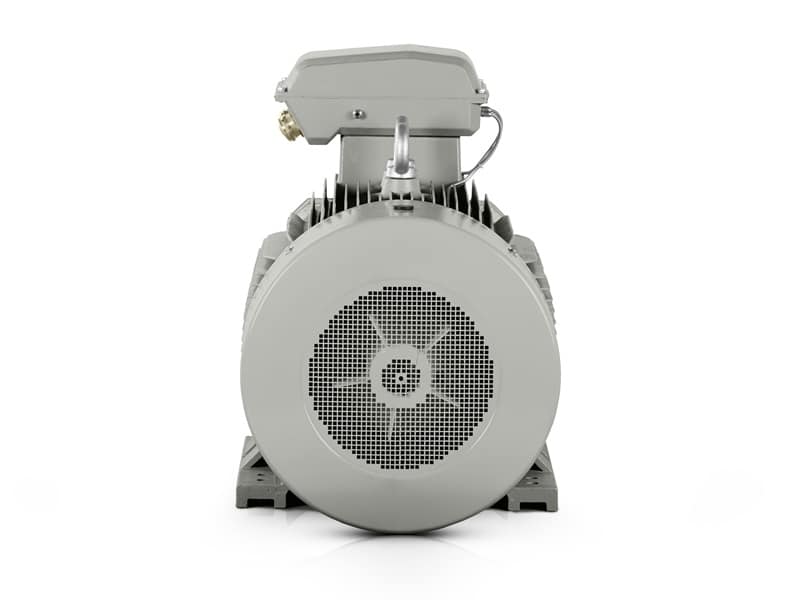

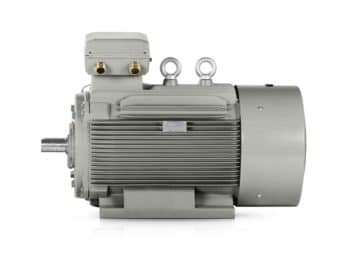

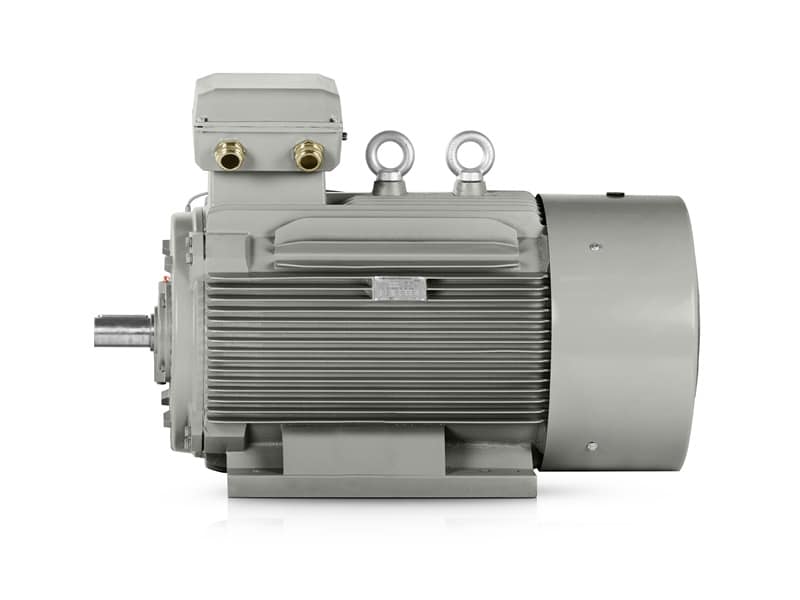

Typ elektromotoru: 3LC-355M1-6 160KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 3LC-355M1-6 |
| Rám (mm) | 355 |
| Elektrická data | |
| Výkon (kW) | 160 |
| Jmenovitý proud 400 V (A) | 281 |
| Jmenovitý proud 690 V (A) | 162,90 |
| Rychlost (rpm) | 990 |
| Frekvence (Hz) | 50 |
| Poly | 6 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2 |
| Poměr rozběhového momentu (LRT/RLT) | 1,8 |
| Poměr rozběhového proudu (LRA/RLA) | 6,8 |
| Výkonnost | |
| Efektivita (%) | 95,6 |
| Třída účinnosti | IE3 |
| Účinník | 0,86 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 1502 |
| Rozměry balení (mm) | 1607*822*1161 |
| Hlučnost (dB) | 85 |
| Setrvačnost rotoru (kg/m2) | 10,5925 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M63X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6322-C3/6322-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Konstrukce motoru 3LC PRO modelu 3LC-355M1-6 přináší průmyslovým provozům prostor pro úsporu provozních nákladů i dlouhodobou hodnotu investice. Tento 6-polový elektromotor je navržen pro aplikace, kde rozhoduje stabilní tah, rozumné otáčky a spolehlivý chod při dlouhých výrobních cyklech. V praxi to znamená méně zbytečných prostojů, lepší využití energie a snadnější integraci do stávajících celků pohonné techniky.
Třída efektivity IE3 snižuje energetické nároky při běžné zátěži a pomáhá držet spotřebu pod kontrolou i ve vícesměnném provozu. Při výkonu 160 kW a napájení 400/690 V má obsluha k dispozici řešení, které zvládá stabilní zátěž, aniž by zbytečně komplikovalo návrh rozváděče nebo dimenzování ochrany. Pro strojníky a konstruktéry je důležité i to, že jmenovité otáčky 990 otáček/min dobře zapadají do pohonů, kde se vyžaduje silnější krouticí moment než vysoká rychlost.
6-polový elektromotor pro stabilní záběr v nepřetržitém provozu
Šest pólů dává tomuto elektromotoru charakter, který se uplatní tam, kde je potřeba plynulý rozběh a rozumná provozní dynamika. Při jmenovitém proudu △ 400V 281 A a Y 690V 162,9 A se dá motor zařadit do systémů s přesně navrženým startem, přičemž poměr rozběhového proudu 6,8 podporuje návrh ochranných prvků i spouštěcích obvodů. Poměr rozběhového momentu 1,8 a poměr zvratného momentu 2 jsou praktické pro pohony, které se nesmějí při startu zbytečně rozkolísat.
Účinník 0,86 pomáhá při dimenzování napájení a ve spojení s efektivitou 95,6 % vytváří dobrý předpoklad pro hospodárný provoz v zařízeních, kde motor běží dlouhé hodiny denně. Hlučnost 85 dB(A) je parametr, který je třeba zohlednit při osazení do technologických hal, zejména pokud je okolí součástí obslužných tras nebo plánované údržby. Takové řešení vyhovuje provozům, které potřebují spolehlivý třífázový elektromotor pro dlouhodobou zátěž.
Silná litinová kostra zvyšuje odolnost vůči vibracím a teplu
Silná litinová kostra je u tohoto modelu důležitá především tam, kde motor pracuje při zvýšeném mechanickém zatížení a v prostředí s vibracemi od dalších technologií. Vyztužené ložiskové štíty z litiny a vyztužené litinové patky zlepšují tuhost uložení, což je přínos při přesném uspořádání spojení s čerpadly, převody nebo ventilátory. Pro údržbu to znamená menší riziko nežádoucího posunu při montáži a lepší předpoklady pro dlouhou životnost ložisek.
Ložisko DE 6322-C3 a ložisko NDE 6322-C3 podporují stabilní provoz při kontinuálním nasazení. Setrvačnost rotoru 10,593 kg/m² dává konstruktérům důležitý údaj pro výpočet rozběhu soustavy a pro správné nastavení regulace v případě, že motor pracuje ve spojení s větší mechanickou zátěží. V tomto segmentu se dobře osvědčuje i průmyslový přístup, kde se elektromotor 400 V posuzuje nejen podle výkonu, ale i podle chování v konkrétním stroji.
Parametry, které usnadní návrh pohonu a montáž
Rozměry balení 1607*822*1161 mm a hmotnost balení 1502 kg je třeba zohlednit při manipulaci ve skladu i při osazování do technologie. Kabelové průchodky 2-M63X1.5 usnadňují návrh přívodu a dávají prostor pro rozumné vedení kabelů bez improvizace v místě montáže. Při dodávkách pro střední podniky i velké fabriky je praktické, že motor přichází s údaji, které podporují rychlé zapracování do projektu a zkracují čas na místě instalace.
ISO certifikáty jsou u tohoto typu zařízení přirozeným referenčním bodem pro kontrolu procesů výroby a opakovatelnost dodávky. V praxi to ocení technologičtí specialisté, kteří musí při výběru držet rovnováhu mezi provozní spolehlivostí, servisní dostupností a požadavky na dokumentaci pro interní audity.
11 průmyslových aplikací pro 3LC PRO v praxi
- Hlavní pohon pásového dopravníku pro štěrkovou drť.
- Hnací agregát pro šnekový dopravník v sile.
- Přímý pohon axiálního ventilátoru v lakovně.
- Motor pro odstředivé čerpadlo v chladicím okruhu.
- Pohon míchače v betonové provozu.
- Hnací řešení pro drtič surovin v kamenictví.
- Motor pro bubnové síto v recyklační lince.
- Pohon kompresorové jednotky v průmyslové hale.
- Motor pro extrudér ve zpracování polymerů.
- Hnací agregát pro válcovací stůl v kovovýrobě.
- Pohon čerpadlové stanice v technologické vodě.
3LC PRO pro dlouhé cykly, nižší ztráty a méně servisních zásahů
V provozech, kde se od motoru očekává dlouhodobá stabilita, je důležité, aby zabíral bez zbytečných výkyvů a zároveň nevyžadoval nadměrnou údržbu. Právě proto se 3LC PRO hodí do zařízení s kontinuálním režimem, kde se výkon 160 kW využívá naplno a kde rozhoduje i rozumná provozní efektivita. Při správném návrhu uložení a připojení dokáže tento třífázový elektromotor podpořit plynulou výrobu bez rušivých odstávek.
Pro nákupce i technická oddělení je důležité, že jde o řešení, které lze zařadit do standardizovaných projektů s jasným servisním plánem. Pokud potřebujete motor pro robustní nasazení v pohonech s vysokou zátěží, kontaktujte nás.
