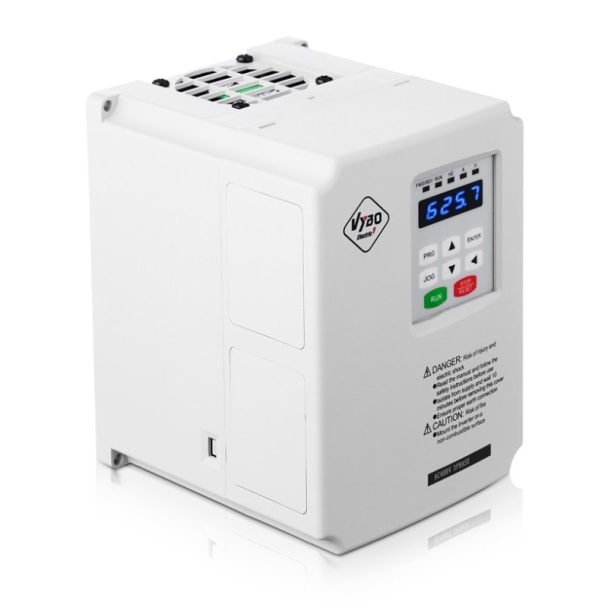

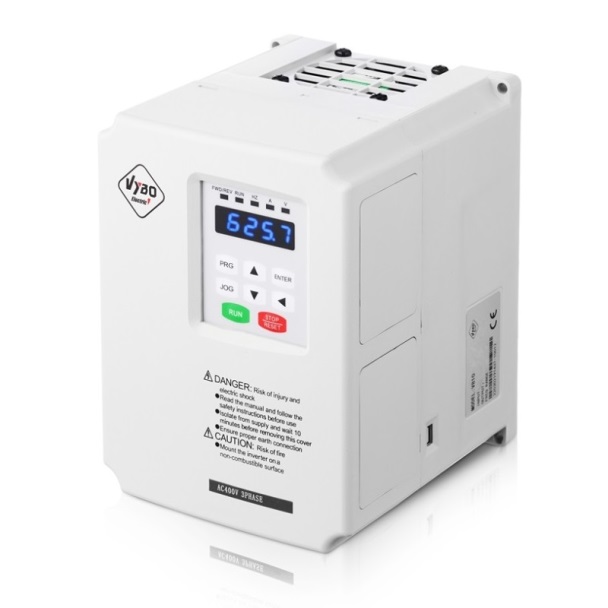

Frekvenční měnič 5,5kW V810-4T0055

Dlouhý popis produktu

Frekvenční měnič V810-4T0055 pro pohony 5,5 kW s důrazem na přesné zastavení, integraci a stabilní výkon

V810-4T0055 je frekvenční měnič pro třífázové napájení 400 V a elektromotor s výkonem 5,5 kW. Jde o model, který se hodí do provozů, kde už nestačí jen jednoduché řízení otáček. Důležitá je i schopnost přesně zvládnout rozběh, udržet motor ve stabilním režimu během zátěže a spolehlivě ukončit pracovní cyklus bez zbytečně tvrdého doběhu. Právě v tom spočívá jeho praktická hodnota. Série V810 zde přináší výbavu, která pomáhá spojit výkon, flexibilní řízení a dobrou připravenost na systémové nasazení.

Takový měnič přirozeně zapadne do dopravníků, balicích linek, míchacích stanic, navíjecích a odvíjecích mechanismů, plnicích uzlů, čerpacích sestav, ventilačních systémů, filtračních technologií, dávkovacích zařízení, třídicích prvků, manipulačních os, pomocných výrobních stanic i do technologických celků, kde se během směny opakovaně střídají rozběh, provoz a zastavení. V takových aplikacích má význam zejména to, že pohon reaguje přehledně a že měnič dává technologii větší míru kontroly.

Brzdná jednotka jako silná výhoda tohoto modelu

U výkonu 5,5 kW má velký význam i způsob zpomalení a zastavení. Model V810-4T0055 má standardně zabudovanou brzdnou jednotku, což je důležitá výhoda v provozech s opakovaným cyklem nebo s požadavkem na přesnější doběh. Pro tento typ je určen brzdný odpor s výkonem 300 W a hodnotou 130 Ω. Brzdný moment je uveden jako 125 % při 10 % ED. To vytváří dobrý základ pro technologie, kde další krok procesu navazuje na spolehlivé zastavení pohonu.

Měnič podporuje i DC brzdění s nastavitelnou frekvencí brzdění, dobou brzdění a úrovní proudu při brzdění. V praxi to pomáhá při dávkování materiálu, při zastavení dopravních tras, při změnách pracovních kroků ve výrobních modulech i v zařízeních, kde se mechanika nemá po vypnutí zbytečně doběhávat. Výhoda brzdné výbavy se projeví i u míchadel, navíječek, balicích systémů a menších procesních linek, kde má být zastavení pohonu přesnější a provoz přehlednější.

Komunikace a rozšíření pro modernější řízení

Velkou předností tohoto modelu je připravenost na integraci do širších řídicích systémů. Velikost A2 umožňuje použít port CN4 pro připojení PROFIBUS karty nebo PG karty. To je výhodné tam, kde se pohon stává součástí automatizované linky nebo kde se vyžaduje přesnější vazba na nadřazené řízení. Právě možnost doplnit PROFIBUS kartu patří mezi výrazné výhody série V810 z pohledu průmyslové integrace.

Model zároveň pracuje se zabudovaným MODBUS RTU a rozhraním RS485. Port pro PG karty rozšiřuje možnosti v úlohách, kde je důležitá vyšší přesnost nebo zpětná vazba z pohonu. To z měniče dělá zajímavé řešení nejen pro samostatné pohony, ale i pro stroje a technologické sestavy, ve kterých se sleduje spolehlivá komunikace, jasná výměna signálů a lepší optimalizace celého systému.

Řízení pohonu podle potřeb provozu

V810-4T0055 podporuje V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. To vytváří prostor pro nastavení podle charakteru zátěže, požadované přesnosti a dynamiky zařízení. V praxi je to důležité všude tam, kde se provoz nemá chovat jen plynule, ale i předvídatelně při změnách zatížení nebo při přechodech mezi více pracovními režimy.

Digitální nastavení frekvence s rozlišením 0,01 Hz umožňuje velmi jemné doladění. Nosná frekvence pracuje v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. Měnič nabízí lineární rampu i rampu typu S-křivka a k dispozici jsou čtyři skupiny časů zrychlení a zpomalení. Takové řešení pomáhá udržet klidnější start, snížit mechanické rázy a lépe přizpůsobit chování pohonu rytmu technologie. Význam má i zvýšení krouticího momentu pomocí auto-boostu nebo manuálního nastavení.

Vstupy, výstupy a funkce pro lepší přehled nad technologií

Měnič nabízí 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulsní vstup. Digitální vstupy je možné řešit v logice PNP nebo NPN, což usnadňuje zapojení do různých řídicích schémat. K dispozici jsou i 2 analogové vstupy. Vstup FIV pracuje s rozsahem 0 až 10 V a vstup FIC podporuje 0 až 10 V nebo 0 až 20 mA, případně 4 až 20 mA.

Na výstupu jsou připraveny 2 analogové výstupy FOV a FOC, jeden programovatelný výstup s otevřeným kolektorem a dvě reléové větve. Zabudovaný PID regulátor pomáhá při procesním řízení v uzavřené smyčce a AVR podporuje konstantní výstupní napětí při změně napájení. Praktický význam má i JOG režim, časové řízení a jednoduchá PLC funkce s podporou až 16 přednastavených rychlostí. Taková výbava pomáhá v technologiích, kde se opakují definované kroky, přepíná se mezi režimy a vyžaduje se dobrý přehled o provozu.

Rozměry, výkon a ochrana při každodenním nasazení

Model patří do velikosti A2 a má rozměry 120 × 225 × 143 mm. Instalační rozměr je 105 × 208 mm a montážní otvor Ø5. Takové provedení umožňuje kompaktní osazení do rozvaděče s důrazem na přehledné zapojení výkonové i řídicí části. Při návrhu se doporučuje vertikální montáž a dobré proudění vzduchu, aby byl zachován stabilní tepelný režim zařízení.

V810-4T0055 má jmenovitý výstupní výkon 5,5 kW, maximální vstupní proud 15 A a jmenovitý výstupní proud 13 A. Pro napájení se uvádí doporučený průřez vodiče 3 × 2,5 mm² a doporučené jištění 20 A. Hmotnost brutto je 2,5 kg. Z pohledu ochrany sleduje měnič zkrat motoru při zapnutí, ztrátu výstupní fáze, nadměrný proud, přepětí, podpětí, přehřátí a přetížení. K dispozici je i vstup pro PTC tepelnou ochranu motoru a bezpečnostní funkce STO, při které měnič při aktivaci nedodává do motoru energii.

Měnič 5,5 kW pro technologie s vyššími nároky na řízení a zastavení

Frekvenční měnič V810-4T0055 spojuje jmenovitý výstupní proud 13 A, zabudovanou brzdnou jednotku, připravenost na PROFIBUS kartu nebo PG kartu, kompaktní rozměry a bohatou funkční výbavu. Je to řešení pro provozy, které od pohonu očekávají přesné řízení, jistější zastavení, širší možnosti integrace a stabilní chod v každodenní průmyslové praxi.
