Frekvenční měnič 1,5kW V810-4T0015

Dlouhý popis produktu

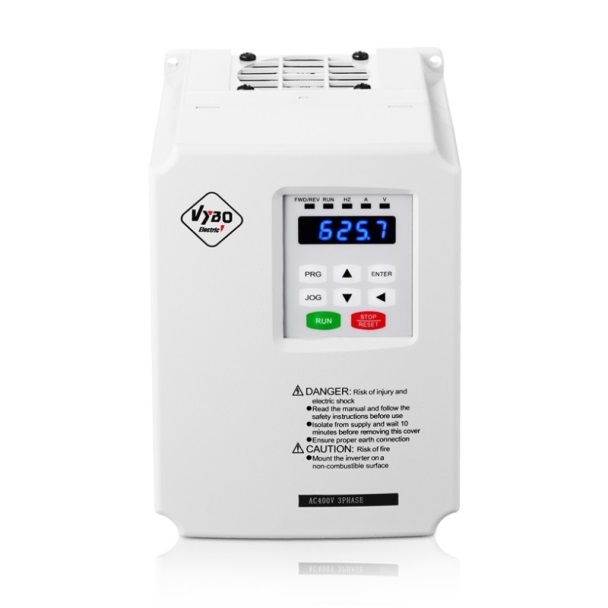

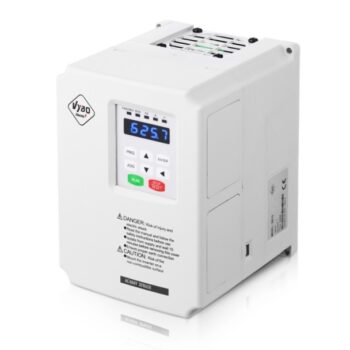

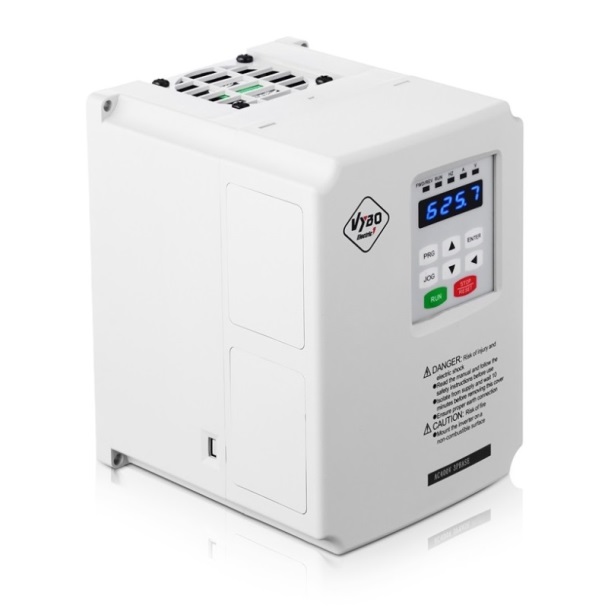

Frekvenční měnič V810-4T0015 pro kompaktní pohony 400 V s důrazem na jistotu chodu

V810-4T0015 je frekvenční měnič určený pro třífázové napájení 400 V a elektromotor s výkonem 1,5 kW. V této výkonové třídě už bývá důležité, aby pohon nebyl jen regulovaný, ale aby byl také provozně přehledný, klidný při rozběhu a spolehlivý při delší práci. Právě zde tento model ukazuje svou sílu. Spojuje kompaktní provedení, bohatou funkční výbavu a praktické řešení pro technologie, které potřebují přesné řízení bez zbytečné komplikovanosti.

Výhodou měniče je vyvážený poměr mezi rozměry, výkonem a funkcemi. V provozu to znamená lepší kontrolu nad motorem, kultivovanější pracovní cyklus a širší prostor pro přizpůsobení chování pohonu podle požadavků zařízení. V mnoha aplikacích je rozhodující právě to, že měnič dokáže podpořit plynulý náběh, stabilní provoz i přesnější zastavení bez tvrdých přechodů.

Řízení, které pomáhá udržet stabilní pracovní rytmus

Model V810-4T0015 podporuje V/F řízení a SFVC vektorové řízení s otevřenou smyčkou. Díky tomu je možné zvolit způsob řízení podle charakteru zátěže a podle toho, zda je cílem jednoduché nastavení nebo citlivější chování pohonu. Digitální nastavení frekvence s rozlišením 0,01 Hz umožňuje velmi jemné doladění, což je důležité v technologiích, kde se požaduje rovnoměrný pohyb a přesná reakce na změnu provozního stavu.

Nosná frekvence pracuje v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. Měnič zároveň podporuje lineární rampu i rampu typu S-křivka, přičemž k dispozici jsou čtyři skupiny časů zrychlení a zpomalení. To dává prostor pro nastavení plynulejšího startu, klidnějšího doběhu a lepšího přizpůsobení pohonu mechanice zařízení. Praktický význam má i funkce zvýšení krouticího momentu pomocí auto-boostu nebo manuálního nastavení.

Praktické funkce pro procesní stabilitu

Velkým přínosem modelu V810-4T0015 je výbava, která pomáhá udržet technologii v rovnováze i při kolísání podmínek. Zabudovaný PID regulátor usnadňuje procesní řízení v uzavřené smyčce, což je důležité tam, kde se očekává stabilní regulovaná hodnota a klidnější průběh provozu. Automatická regulace napětí AVR pomáhá udržovat konstantní výstupní napětí při změně napájení, a tím podporuje vyrovnanější chování motoru.

Měnič nabízí i JOG režim, časové řízení a jednoduchou PLC funkci s implementací až 16 přednastavených rychlostí. To rozšiřuje možnosti využití všude tam, kde se opakují stejné pracovní kroky, kde se přepíná mezi více režimy nebo kde je důležitá opakovatelnost pohybu. V praxi jde o funkce, které zlepšují použitelnost měniče i bez potřeby dalších složitých zásahů do řízení.

Vstupy a výstupy, které dávají technologii lepší přehled

V810-4T0015 je vybaven 8 digitálními vstupy, přičemž svorka X8 podporuje vysokorychlostní impulsní vstup. Digitální vstupy je možné řešit v logice PNP nebo NPN, což usnadňuje integraci do různých řídicích schémat. K dispozici jsou i 2 analogové vstupy. Vstup FIV pracuje s rozsahem 0 až 10 V a vstup FIC podporuje 0 až 10 V nebo 0 až 20 mA, případně 4 až 20 mA.

Výstupní část obsahuje 2 analogové výstupy FOV a FOC, jeden programovatelný výstup s otevřeným kolektorem a dvě reléové větve. Součástí výbavy je i RS485 komunikace a LED displej pro zobrazení parametrů. V praxi to přináší jasnější zpětnou vazbu, jednodušší sledování provozních stavů a lepší propojení s řízením technologie.

Brzdná jednotka jako důležitá výhoda u pohonu 1,5 kW

Model V810-4T0015 má standardně zabudovanou brzdnou jednotku, což je v této výkonové třídě velmi cenná výhoda. Pro tento typ je určen brzdný odpor s výkonem 150 W a hodnotou 220 Ω. Brzdný moment je uveden jako 125 % při 10 % ED. Díky tomu se měnič hodí tam, kde má být zastavení pohonu jistější, doběh kontrolovanější a návaznost dalších kroků technologie přesnější.

K dispozici je i DC brzdění s nastavitelnou frekvencí brzdění, dobou brzdění a hodnotou proudu při brzdění. To dává prostor pro doladění chování při zastavení podle charakteru konkrétního zařízení. V aplikacích s opakovaným cyklem nebo s citlivější mechanikou je taková možnost velmi praktická.

Ochrana měniče i motoru pro dlouhodobější spolehlivost

V každodenním provozu nerozhoduje jen výkon, ale i to, jak měnič reaguje při nestandardních stavech. V810-4T0015 sleduje zkrat motoru při zapnutí, ztrátu výstupní fáze, nadměrný proud, přepětí, podpětí, přehřátí a přetížení. Proud a napětí jsou během chodu automaticky omezovány tak, aby se snižovalo riziko častého vypínání. Rychlé omezení proudu pomáhá předcházet chybám způsobeným nadproudem AC motoru.

Nechybí ani vstup pro PTC tepelnou ochranu motoru, což podporuje bezpečnější a dlouhodobě stabilnější chod pohonu. Taková výbava je důležitá zejména v technologiích, kde i krátké přerušení provozu znamená zásah do návaznosti procesu.

Kompaktní rozměry a technické údaje pro rozvaděč

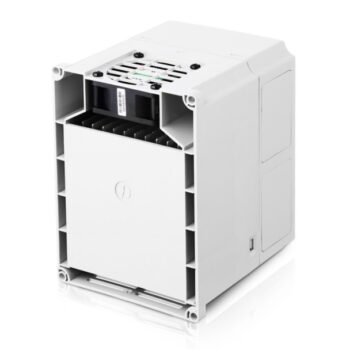

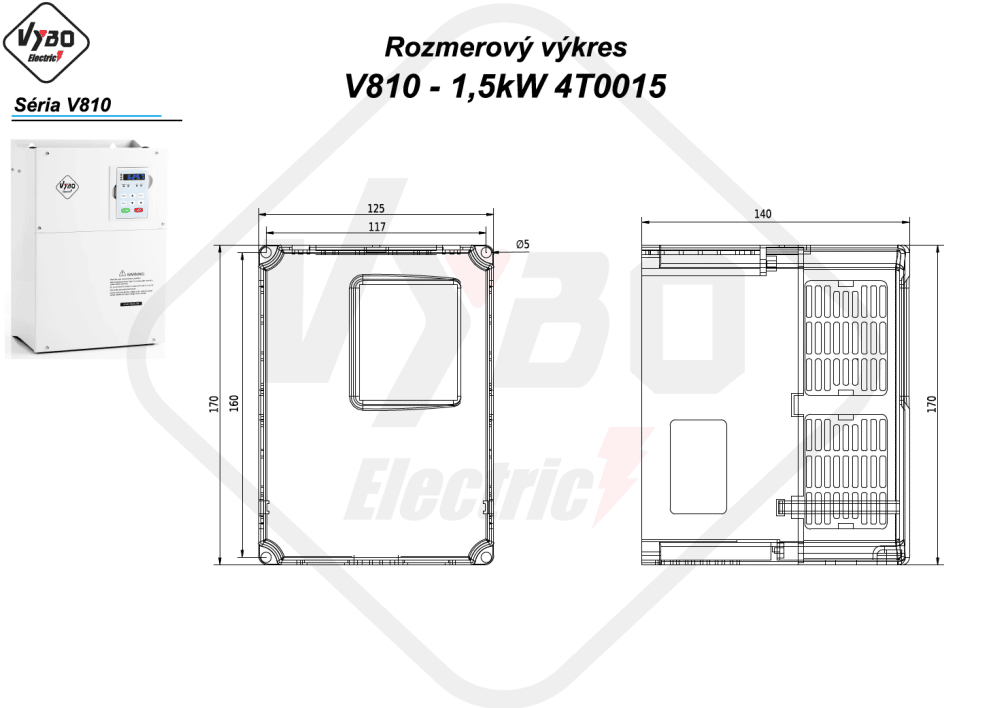

Model patří do velikosti A1 a má rozměry 125 × 170 × 140 mm. Instalační rozměr je 117 × 160 mm a montážní otvor Ø5. Takové kompaktní provedení usnadňuje montáž do menších rozvaděčů a zařízení, kde je důležité hospodárně pracovat s prostorem a zároveň zachovat přehledné zapojení. Pro správný tepelný režim se doporučuje vertikální montáž a dobré proudění vzduchu.

V810-4T0015 má jmenovitý výstupní výkon 1,5 kW, maximální vstupní proud 5,0 A a jmenovitý výstupní proud 3,7 A. Pro napájení se uvádí doporučený průřez vodiče 3 × 1,5 mm² a doporučené jištění 10 A. Hmotnost brutto je 1,6 kg. Tyto údaje z něj dělají kompaktní měnič 400 V s pevným technickým základem pro přesné a stabilní řízení menších pohonů.

Kompaktní měnič 1,5 kW pro spolehlivý a kultivovaný chod

Frekvenční měnič V810-4T0015 spojuje přesné řízení, jmenovitý výstupní proud 3,7 A, zabudovanou brzdnou jednotku, kompaktní rozměry a praktickou výbavu vstupů a výstupů. Přirozeně se uplatní u ventilátorů, čerpadel, menších dopravníků, dávkovacích zařízení, míchadel, balicích modulů, laboratorních technologií, třídicích prvků i v dalších aplikacích, kde má být chod pohonu plynulý, přesný a dlouhodobě spolehlivý.
