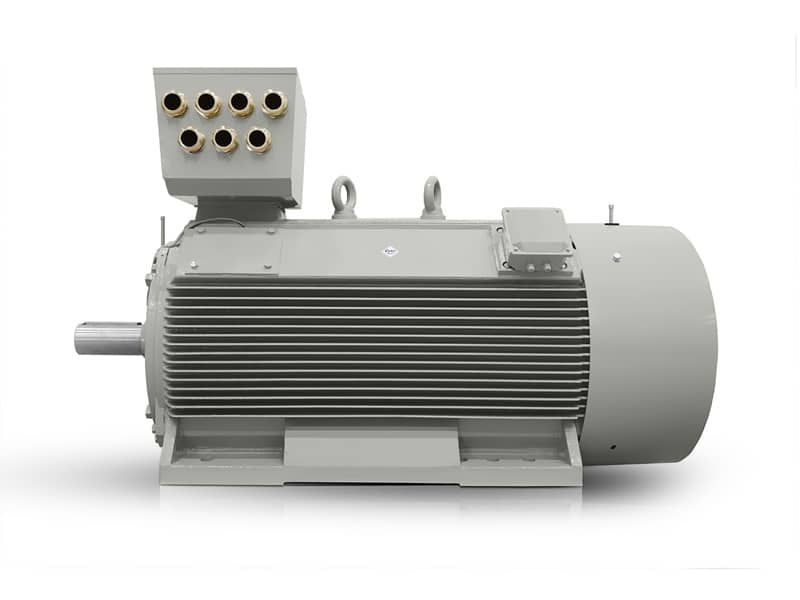

Typ elektromotoru: H17RL-500X5-4 1600KW 400V/690V 50HZ
| Všeobecná dáta | |
| Typ | H17RL 500X5-4 |
| Rám (mm) | 500 |
| Elektrická dáta | |
| Výkon (kW) | 1600 |
| Jmenovitý proud 400 V (A) | 2725 |
| Jmenovitý proud 690 V (A) | 1580 |
| Rychlost (rpm) | 1492 |
| Frekvence (Hz) | 50 |
| Poly | 4 |
| Napětí (V) | 400/690 |
| Jmenovitý točivý moment (Nm) | 10241 |
| Připojení | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 90 |
| Ist/In (%) | 750 |
| Externí rozběhová setrvačnosť (kg*m2) | 1046 |
| Moment setrvačnosti GD2 (kg*m2) | 148 |
| Výkonnost | |
| Efektivita (%) | 96,3 |
| Účiník (100%) | 0,88 |
| Příslušenství | |
| 6 × PT100 ve vinutí | |
| 1 × PT100 v ložisku NDE | |
| 1 × PT100 v ložisku DE | |
| Antikondenzační ohřívač 230V | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Instalační nadmořská výška | do 1000 m |
| Mechanická dáta | |
| Izolační třída | F |
| Zvýšení teploty (oteplení) | B |
| Instaláce | IM B3 (jiná provedení na vyžádání) |
| Provozní režim | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Přibližná hmotnost | 8500 kg |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD alebo softštartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | lesklý |
| Klec rotoru | Měděná pásovina |
| Typ svorkovnice | VYBO CB2-LV |
| Data o ložiscích | |
| Ložiska DE/NDE | Na vyžádání/Na vyžádání |
| Mazivo | Na vyžádání |
Dlouhý popis produktu
Elektromotor 1400 ot./min pro stabilní energetickou účinnost v těžkém provozu
H17RL-500X5-4 je řešením pro velké pohony, kde se sleduje spotřeba, provozní kontinuita i dlouhodobé zatížení. Tento elektromotor 1400 ot./min od VYBO Electric pracuje s výkonem 1600 kW a je navržen tak, aby v průmyslových sestavách podporoval stabilní chod i při proměnlivém odběru. V praxi se uplatní tam, kde rozhoduje energetická účinnost, přesná koordinace s převodovkou a odolnost vůči dlouhodobému namáhání.
Konstrukce vychází z požadavků na velké procesní a energetické pohony, které běžně obsluhují mlýny, kompresní technologie, čerpací stanice nebo dopravní uzly. Třífázové elektromotory v tomto výkonovém rozsahu se často nasazují v provozech, kde se očekává plynulý rozběh a jistota při opakovaném spouštění. U tohoto modelu lze počítat s jmenovitým točivým momentem 10241 Nm, což provozu dává rezervu při náběhu technologické zátěže.
Robustní litinová konstrukce pro dlouhou životnost při vysokém zatížení
Masivní kostra z litiny pomáhá tlumit vibrace, zvyšuje mechanickou odolnost a podporuje stabilitu uložení v náročném výrobním prostředí. V těžkém průmyslu to znamená méně nežádoucích výkyvů, lepší odolnost vůči namáhání při dlouhém provozu a příznivější podmínky pro ložiskové uzly. Ve spojení s izolační třídou F a nárůstem teploty B vzniká předpoklad pro spolehlivý provoz i při vysokém zatížení.
- Hmotnost 8500 kg napomáhá stabilnímu usazení v technologickém celku.
- Klec rotoru z měděné pásoviny podporuje robustní chování při rozběhu.
- Externí rozběhová setrvačnost 1046,000 kg·m² odpovídá velkým rotačním soustavám.
- Moment setrvačnosti GD² 148,000 kg·m² pomáhá při návrhu pohonu s vhodnou dynamikou.
Kompaktní výkon v IEC velikosti 500 mm
V rámci rámu 500 mm je soustředěn výkon, který pomáhá šetřit prostor ve strojovně bez omezení provozního rozsahu. Tento asynchronní elektromotor s klecovým rotorem je vhodný pro sestavy, kde se sleduje hustota výkonu a současně je požadována jednodušší integrace do existující technologie. Při výrobě a údržbě velkých fabrik je to praktické zejména tehdy, když se modernizuje pohon bez rozsáhlých stavebních zásahů.
Jmenovité otáčky 1492 otáček/min poskytují rozumný kompromis pro čerpadla s vysokým průtokem, ventilátorové agregáty s velkým průtokem vzduchu, míchací zařízení v chemické výrobě, válcové dopravníky v hutnictví, drticí linky ve zpracování nerostů, lisovací stanice ve dřevozpracujícím průmyslu a velké šroubové kompresory v energetice. V každém z těchto nasazení se projeví potřeba přesného navazování na provozní parametry technologie.
Volba efektivity pro provozy s dlouhým denním nasazením
VYBO Electric nabízí u této třídy pohonů možnost volby efektivity dle požadavků projektu, což usnadňuje sladění se spotřebou energie, rozpočtem i interními standardy údržby. Dostupnost variant IE3, IE4 a IE5 dává prostor pro projektování nových linek i pro retrofitová opatření v existujících provozech. Asynchronní elektromotor v takovém provedení lze tedy přizpůsobit i případům, kdy se modernizují celé technologické celky postupně.
Při jmenovitém proudu 2725 A při △ 400V a 1580 A při Y 690V je nutné navrhnout vhodné napájení, ochrany a spouštění s ohledem na síťové poměry. Poměr rozběhového momentu 90 %, poměr zvratného momentu 200 % a poměr rozběhového proudu 750 % ukazují, že pohon je určen pro situace, kde se s rozběhem počítá v rámci robustní průmyslové infrastruktury. Účinnost 96,3 % a účiník 0,88 podporují ekonomiku provozu v dlouhých výrobních cyklech.
Ověřené nasazení v náročných průmyslových provozech
Při projektech pro těžký průmysl se často opakuje stejný požadavek. Pohon musí zůstat předvídatelný i při dlouhých směnách, častých startech a vysoké zátěži. Právě proto se na produkty VYBO Electric spoléhají tisíce spokojených zákazníků, kteří řeší čerpání surovin, zpracování materiálu, energetické rozvody i technologické linky s vysokou provozní náročností.
Model H17RL-500X5-4 je připraven pro integraci do velkých strojních sestav, kde rozhoduje koordinace s automatizací a plánovatelnost servisu. Při správném návrhu zapojení, chlazení a ochrany lze využít jeho rezervy bez zbytečných zásahů do procesu. Objednejte si tento elektromotor 1400 ot./min včas, aby byl připraven k nasazení při nejbližší odstávce, kdy je průmyslová kontinuita nejdůležitější.
