Datový list pro třífázové elektromotory

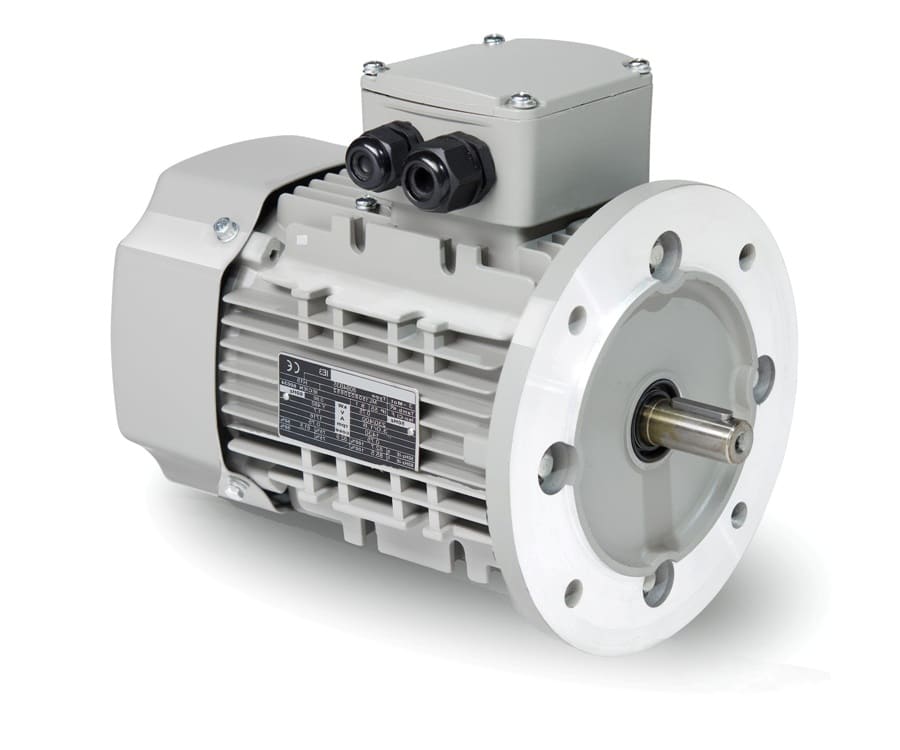

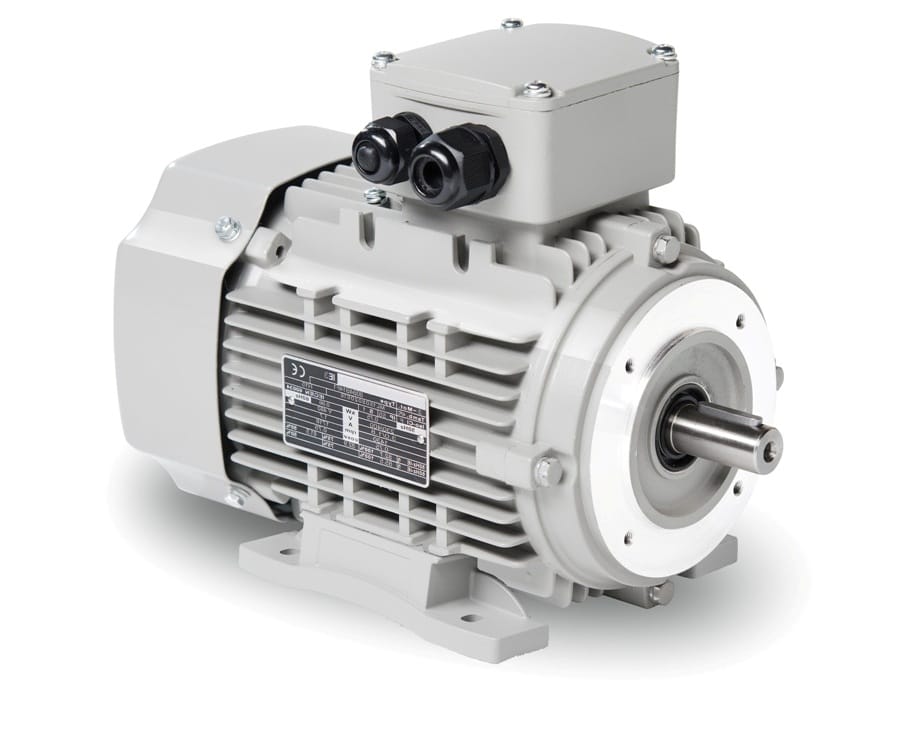

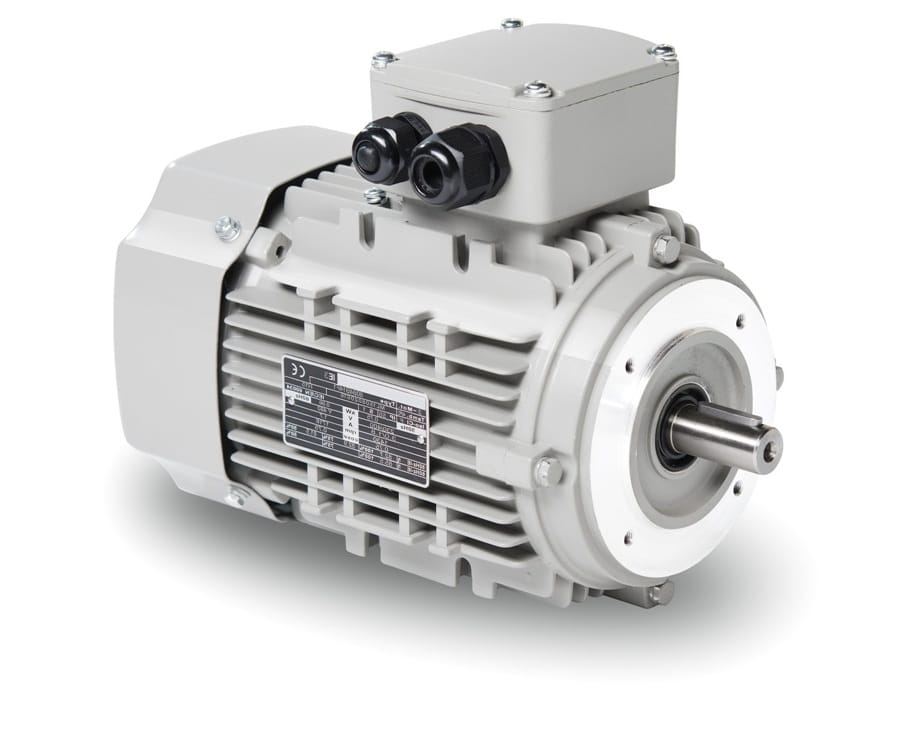

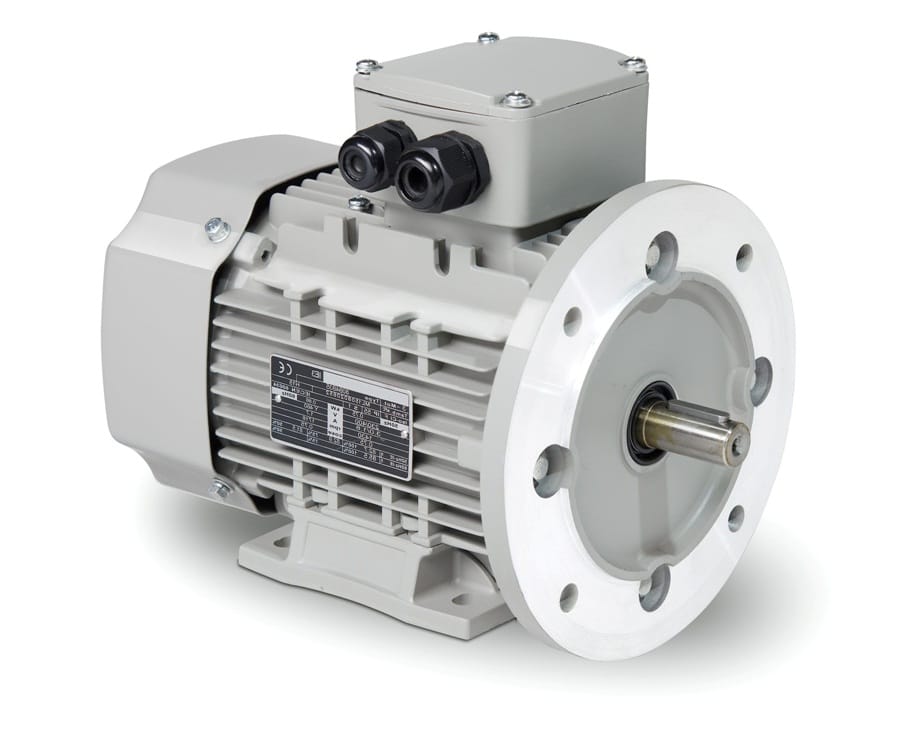

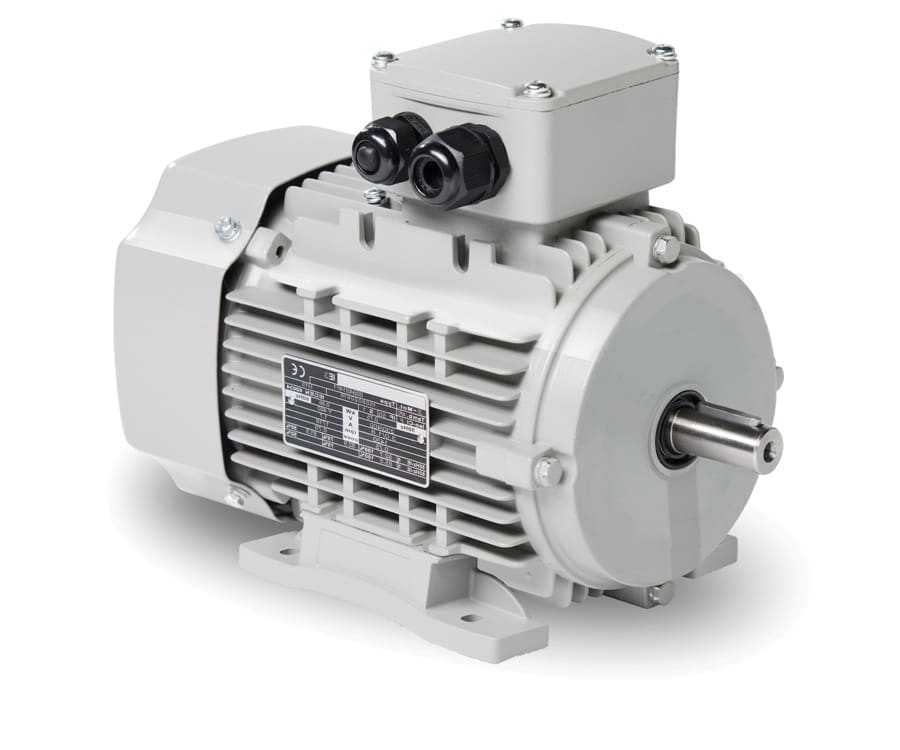

Typ elektromotoru: 1AL80S-2, 0,75 kW
Elektrické data
Výkon 50Hz (kW)
0,75
Výkon 60Hz (kW)
0,90
Frekvence (Hz)
50/60
Napětí 50Hz (V)
230/400
Napětí 60Hz (V)
265/460
Napětí/tolerance frekvencie (neplatné v rozsahu napětí)
Rozsah B
Typ obvodu
Δ/Y
Počet pólů
2
Efektivnost 100% 50Hz (%)
77,4
Efektivnost 75% 50Hz (%)
77,7
Efektivnost 50% 50Hz (%)
75,5
Efektivnost 100% 60Hz (%)
82,5
Efektivnost 75% 60Hz (%)
77,7
Efektivnost 50% 60Hz (%)
75,5
Faktor výkonu
0,83
Startovací proud (la/ln)
6,8
Startovací točivý moment (Ma/Mn)
2,3
Faktor naklápění (Mk/Mn)
2,3
Jmenovitý proud 50Hz (A)
1,77/1,74
Všeobecná data
Počet fází
3~
Typové označení
1AL
Velikosť rámu
80
Typ
B3
Materiál rámu
AL
Izolační třída
F / B
Poloha svorkovnice
na vrchu, vlevo nebo vpravo
Zarovnání svorkovnice
0 ° KV do prava
Hmotnost (kg)
8,90
Směr rotace
vpravo/vlevo
Vibrační stupeň
A
Vyvážení
napůl klín
Typ chlazení
IC411
Verze podle
IEC 60034-1
Hluk
IEC 60034-9
Mechanické data
Točivý moment (Nm)
2,49/2,49
Rychlost (rpm)
2875/3450
Ložisko (DE side)
6204.ZZ.C3
Ložisko (NDE side)
6204.ZZ.C3
Životnost ložiska (h)
20000
Přípustné radiální zatížení (X/2) (N)
562
Přípustné radiální zatížení (X0) (N)
625
Přípustné radiální zatížení (Xmax) (N)
500
Přípustné radiální zatížení (N)
475
Přípustné radiální zatížení (V1) (N)
445
Moment setrvačnosti (kgm²)
0,0008
Faktory
Zatížení
S1
Teplota okolí (°C)
-65 až +40
Inštalační nadmořská výška
do 1000m
Vlastnosti elektromotoru
Barva
RAL7030
Barva povrchu
saténový lesk
Třída ochrany
IP55
Velikost kabelové průchodky
1xM20x1,5 1xBlindst.
Kabelová průchodka (typ)
standard
Konec hřídele (mm)
19×40
Materiál hřídele
C45
Příruba
200
