| Popis |

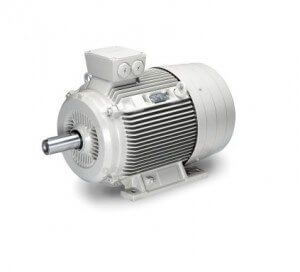

Jedná se o modernizovanou řadu motorů s vysokou životností ložisek, sníženými náklady na údržbu, flexibilní použitelností a modulární nástavbovou koncepcí (indukční brzda, impulzní snímač otáček, cizí chlazení).
Uvedené motory se vyrábějí též v provedeních pro 500 V / 50 Hz, 460 V / 60 Hz.
Podrobnější informace jsou uvedeny v projektové dokumentaci výrobce.
Poznámka: cenové údaje jsou neplatné, slouží jen ke hrubé orientaci!! |
|
Certifikace |
ISO 9001
Prohlášení o shodě podle zákona 22/1997 Sb. |
|
Charakter energetických úspor |
| Jedná se o moderní elektormotory jejichž účinnost se pohybuje v rozmezí 90 – 95% (energeticky úsporný motor „Zvýšená účinnost“ EFF2 podle CEMEP) a jejich použití je vhodné v široké škále aplikací. |
Společné vlastnosti
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Počet (fází) |
3 |
|
|
| Druh |
asynchronní |
|
|
| Napětí, kmitočet |
230/50,400/50 |
V, Hz |
|
|
Modifikace:1LG4183-2AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
22 |
kW |
|
| Výška (osová) |
180M |
mm |
střední délka kostry (svazku) |
| Otáčky |
2945 |
min-1 |
|
| Účinnost |
91,4 |
% |
|
| Üčiník |
0,86 |
|
|
| Proud (jmenovitý) |
40,5 |
A |
|
| Moment |
71 |
Nm |
|
| Hmotnost |
145 |
kg |
|
| Počet (pólů) |
2 |
|
|
| Cena |
20730 |
Kč |
|
|
Modifikace:1LG4188-2AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
30 |
kW |
|
| Výška (osová) |
180L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
2950 |
min-1 |
|
| Účinnost |
92,7 |
% |
|
| Üčiník |
0,86 |
|
|
| Proud (jmenovitý) |
54,0 |
A |
|
| Moment |
97 |
Nm |
|
| Hmotnost |
175 |
kg |
|
| Počet (pólů) |
2 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4206-2AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
30 |
kW |
|
| Výška (osová) |
200L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
2950 |
min-1 |
|
| Účinnost |
91,7 |
% |
|
| Üčiník |
0,88 |
|
|
| Proud (jmenovitý) |
54 |
A |
|
| Moment |
97 |
Nm |
|
| Hmotnost |
205 |
kg |
|
| Počet (pólů) |
2 |
|
|
| Cena |
27830 |
Kč |
|
|
Modifikace:1LG4207-2AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
37 |
kW |
|
| Výška (osová) |
200L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
2950 |
min-1 |
|
| Účinnost |
92,4 |
% |
|
| Üčiník |
0,89 |
|
|
| Proud (jmenovitý) |
65,0 |
A |
|
| Moment |
120 |
Nm |
|
| Hmotnost |
225 |
kg |
|
| Počet (pólů) |
2 |
|
|
| Cena |
31200 |
Kč |
|
|
Modifikace:1LG4208-2AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
45 |
kW |
|
| Výška (osová) |
200L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
2955 |
min-1 |
|
| Účinnost |
93,6 |
% |
|
| Üčiník |
0,88 |
|
|
| Proud (jmenovitý) |
79,0 |
A |
|
| Moment |
145 |
Nm |
|
| Hmotnost |
255 |
kg |
|
| Počet (pólů) |
2 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4223-2AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
45 |
kW |
|
| Výška (osová) |
225M |
mm |
střední délka kostry (svazku) |
| Otáčky |
2960 |
min-1 |
|
| Účinnost |
93,4 |
% |
|
| Üčiník |
0,88 |
|
|
| Proud (jmenovitý) |
79,0 |
A |
|
| Moment |
145 |
Nm |
|
| Hmotnost |
285 |
kg |
|
| Počet (pólů) |
2 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4228-2AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
55 |
kW |
|
| Výška (osová) |
225L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
2960 |
min-1 |
|
| Účinnost |
94,2 |
% |
|
| Üčiník |
0,89 |
|
|
| Proud (jmenovitý) |
95,0 |
A |
|
| Moment |
177 |
Nm |
|
| Hmotnost |
335 |
kg |
|
| Počet (pólů) |
2 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4253-2AB60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
55 |
kW |
|
| Výška (osová) |
250M |
mm |
střední délka kostry (svazku) |
| Otáčky |
2970 |
min-1 |
|
| Účinnost |
93,6 |
% |
|
| Üčiník |
0,88 |
|
|
| Proud (jmenovitý) |
96,0 |
A |
|
| Moment |
177 |
Nm |
|
| Hmotnost |
375 |
kg |
|
| Počet (pólů) |
2 |
|
|
| Cena |
|
Kč |
|
|
Modifikace:1LG4258-2AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
75 |
kW |
|
| Výška (osová) |
250L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
2972 |
min-1 |
|
| Účinnost |
94,2 |
% |
|
| Üčiník |
0,88 |
|
|
| Proud (jmenovitý) |
130,0 |
A |
|
| Moment |
241 |
Nm |
|
| Hmotnost |
420 |
kg |
|
| Počet (pólů) |
2 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4183-4AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
18,5 |
kW |
|
| Výška (osová) |
180 M |
mm |
střední délka kostry (svazku) |
| Otáčky |
1465 |
min-1 |
|
| Účinnost |
90,4 |
% |
|
| Üčiník |
0,84 |
|
|
| Proud (jmenovitý) |
35,0 |
A |
|
| Moment |
121 |
Nm |
|
| Hmotnost |
140 |
kg |
|
| Počet (pólů) |
4 |
|
|
| Cena |
19840 |
Kč |
|
|
Modifikace:1LG4186-4AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
22 |
kW |
|
| Výška (osová) |
180L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
1465 |
min-1 |
|
| Účinnost |
90,8 |
% |
|
| Üčiník |
0,84 |
|
|
| Proud (jmenovitý) |
41,5 |
A |
|
| Moment |
143 |
Nm |
|
| Hmotnost |
155 |
kg |
|
| Počet (pólů) |
4 |
|
|
| Cena |
21080 |
Kč |
|
|
Modifikace:1LG4207-4AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
30 |
kW |
|
| Výška (osová) |
200L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
1465 |
min-1 |
|
| Účinnost |
91,6 |
% |
|
| Üčiník |
0,85 |
|
|
| Proud (jmenovitý) |
56 |
A |
|
| Moment |
196 |
Nm |
|
| Hmotnost |
205 |
kg |
|
| Počet (pólů) |
4 |
|
|
| Cena |
28710 |
Kč |
|
|
Modifikace:1LG4188-4AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
30 |
kW |
|
| Výška (osová) |
180L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
1465 |
min-1 |
|
| Účinnost |
91,7 |
% |
|
| Üčiník |
0,80 |
|
|
| Proud (jmenovitý) |
59,0 |
A |
|
| Moment |
196 |
Nm |
|
| Hmotnost |
180 |
kg |
|
| Počet (pólů) |
4 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4208-4AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
37 |
kW |
|
| Výška (osová) |
200L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
1465 |
min-1 |
|
| Účinnost |
92,5 |
% |
|
| Üčiník |
0,84 |
|
|
| Proud (jmenovitý) |
69,0 |
A |
|
| Moment |
241 |
Nm |
|
| Hmotnost |
230 |
kg |
|
| Počet (pólů) |
4 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4220-4AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
37 |
kW |
|
| Výška (osová) |
225S |
mm |
krátká délka kostry (svazku) |
| Otáčky |
1475 |
min-1 |
|
| Účinnost |
92,2 |
% |
|
| Üčiník |
0,85 |
|
|
| Proud (jmenovitý) |
68,0 |
A |
|
| Moment |
240 |
Nm |
|
| Hmotnost |
265 |
kg |
|
| Počet (pólů) |
4 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4223-4AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
45 |
kW |
|
| Výška (osová) |
225M |
mm |
střední délka kostry (svazku) |
| Otáčky |
1475 |
min-1 |
|
| Účinnost |
93,1 |
% |
|
| Üčiník |
0,86 |
|
|
| Proud (jmenovitý) |
81,0 |
A |
|
| Moment |
291 |
Nm |
|
| Hmotnost |
300 |
kg |
|
| Počet (pólů) |
4 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4228-4AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
55 |
kW |
|
| Výška (osová) |
225L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
1475 |
min-1 |
|
| Účinnost |
93,4 |
% |
|
| Üčiník |
0,86 |
|
|
| Proud (jmenovitý) |
99,0 |
A |
|
| Moment |
356 |
Nm |
|
| Hmotnost |
330 |
kg |
|
| Počet (pólů) |
4 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4253-4AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
55 |
kW |
|
| Výška (osová) |
250M |
mm |
střední délka kostry (svazku) |
| Otáčky |
1480 |
min-1 |
|
| Účinnost |
93,3 |
% |
|
| Üčiník |
0,85 |
|
|
| Proud (jmenovitý) |
100,0 |
A |
|
| Moment |
355 |
Nm |
|
| Hmotnost |
390 |
kg |
|
| Počet (pólů) |
4 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4258-4AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
75 |
kW |
|
| Výška (osová) |
250L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
1482 |
min-1 |
|
| Účinnost |
94,4 |
% |
|
| Üčiník |
0,85 |
|
|
| Proud (jmenovitý) |
134,0 |
A |
|
| Moment |
483 |
Nm |
|
| Hmotnost |
460 |
kg |
|
| Počet (pólů) |
4 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4186-6AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
15 |
kW |
|
| Výška (osová) |
180L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
970 |
min-1 |
|
| Účinnost |
88,9 |
% |
|
| Üčiník |
0,83 |
|
|
| Proud (jmenovitý) |
29,5 |
A |
|
| Moment |
148 |
Nm |
|
| Hmotnost |
150 |
kg |
|
| Počet (pólů) |
6 |
|
|
| Cena |
20950 |
Kč |
|
|
Modifikace:1LG4188-6AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
18,5 |
kW |
|
| Výška (osová) |
180L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
975 |
min-1 |
|
| Účinnost |
89,6 |
% |
|
| Üčiník |
0,80 |
|
|
| Proud (jmenovitý) |
37,5 |
A |
|
| Moment |
181 |
Nm |
|
| Hmotnost |
175 |
kg |
|
| Počet (pólů) |
6 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4206-6AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
18,5 |
kW |
|
| Výška (osová) |
200L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
975 |
min-1 |
|
| Účinnost |
89,8 |
% |
|
| Üčiník |
0,81 |
|
|
| Proud (jmenovitý) |
36,5 |
A |
|
| Moment |
181 |
Nm |
|
| Hmotnost |
195 |
kg |
|
| Počet (pólů) |
6 |
|
|
| Cena |
26390 |
Kč |
|
|
Modifikace:1LG4207-6AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
22 |
kW |
|
| Výška (osová) |
200L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
975 |
min-1 |
|
| Účinnost |
90,3 |
% |
|
| Üčiník |
0,81 |
|
|
| Proud (jmenovitý) |
43,5 |
A |
|
| Moment |
215 |
Nm |
|
| Hmotnost |
205 |
kg |
|
| Počet (pólů) |
6 |
|
|
| Cena |
28730 |
Kč |
|
|
Modifikace:1LG4208-6AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
30 |
kW |
|
| Výška (osová) |
200L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
975 |
min-1 |
|
| Účinnost |
90,9 |
% |
|
| Üčiník |
0,80 |
|
|
| Proud (jmenovitý) |
60,0 |
A |
|
| Moment |
294 |
Nm |
|
| Hmotnost |
245 |
kg |
|
| Počet (pólů) |
6 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4223-6AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
30 |
kW |
|
| Výška (osová) |
225M |
mm |
střední délka kostry (svazku) |
| Otáčky |
978 |
min-1 |
|
| Účinnost |
91,6 |
% |
|
| Üčiník |
0,83 |
|
|
| Proud (jmenovitý) |
57,0 |
A |
|
| Moment |
293 |
Nm |
|
| Hmotnost |
280 |
kg |
|
| Počet (pólů) |
6 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4228-6AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
37 |
kW |
|
| Výška (osová) |
225L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
980 |
min-1 |
|
| Účinnost |
92,2 |
% |
|
| Üčiník |
0,82 |
|
|
| Proud (jmenovitý) |
71,0 |
A |
|
| Moment |
361 |
Nm |
|
| Hmotnost |
325 |
kg |
|
| Počet (pólů) |
6 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4253-6AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
37 |
kW |
|
| Výška (osová) |
250M |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
982 |
min-1 |
|
| Účinnost |
92,3 |
% |
|
| Üčiník |
0,83 |
|
|
| Proud (jmenovitý) |
70,0 |
A |
|
| Moment |
360 |
Nm |
|
| Hmotnost |
370 |
kg |
|
| Počet (pólů) |
6 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4258-6AA60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
45 |
kW |
|
| Výška (osová) |
250L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
982 |
min-1 |
|
| Účinnost |
93,3 |
% |
|
| Üčiník |
0,83 |
|
|
| Proud (jmenovitý) |
84,0 |
A |
|
| Moment |
438 |
Nm |
|
| Hmotnost |
405 |
kg |
|
| Počet (pólů) |
6 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4186-8AB60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
11 |
kW |
|
| Výška (osová) |
180L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
720 |
min-1 |
|
| Účinnost |
87,5 |
% |
|
| Üčiník |
0,73 |
|
|
| Proud (jmenovitý) |
25,0 |
A |
|
| Moment |
146 |
Nm |
|
| Hmotnost |
150 |
kg |
|
| Počet (pólů) |
8 |
|
|
| Cena |
21620 |
Kč |
|
|
Modifikace:1LG4188-8AB60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
15 |
kW |
|
| Výška (osová) |
180L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
720 |
min-1 |
|
| Účinnost |
87,8 |
% |
|
| Üčiník |
0,72 |
|
|
| Proud (jmenovitý) |
34,0 |
A |
|
| Moment |
199 |
Nm |
|
| Hmotnost |
165 |
kg |
|
| Počet (pólů) |
8 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4207-8AB60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
15 |
kW |
|
| Výška (osová) |
200L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
725 |
min-1 |
|
| Účinnost |
87,7 |
% |
|
| Üčiník |
0,76 |
|
|
| Proud (jmenovitý) |
32,5 |
A |
|
| Moment |
198 |
Nm |
|
| Hmotnost |
205 |
kg |
|
| Počet (pólů) |
8 |
|
|
| Cena |
27730 |
Kč |
|
|
Modifikace:1LG4208-8AB60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
18,5 |
kW |
|
| Výška (osová) |
200L |
mm |
dlouhá délka kostry (svazku) |
| Otáčky |
725 |
min-1 |
|
| Účinnost |
88,3 |
% |
|
| Üčiník |
0,77 |
|
|
| Proud (jmenovitý) |
39,5 |
A |
|
| Moment |
244 |
Nm |
|
| Hmotnost |
230 |
kg |
|
| Počet (pólů) |
8 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4220-8AB60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
18,5 |
kW |
|
| Výška (osová) |
225S |
mm |
krátká délka kostry (svazku) |
| Otáčky |
730 |
min-1 |
|
| Účinnost |
89,1 |
% |
|
| Üčiník |
0,78 |
|
|
| Proud (jmenovitý) |
38,5 |
A |
|
| Moment |
242 |
Nm |
|
| Hmotnost |
270 |
kg |
|
| Počet (pólů) |
8 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4223-8AB60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
22 |
kW |
|
| Výška (osová) |
225M |
mm |
|
| Otáčky |
730 |
min-1 |
|
| Účinnost |
89,7 |
% |
|
| Üčiník |
0,80 |
|
|
| Proud (jmenovitý) |
44,5 |
A |
|
| Moment |
288 |
Nm |
|
| Hmotnost |
290 |
kg |
|
| Počet (pólů) |
8 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4228-8AB60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
30 |
kW |
|
| Výška (osová) |
225L |
mm |
|
| Otáčky |
730 |
min-1 |
|
| Účinnost |
90,4 |
% |
|
| Üčiník |
0,79 |
|
|
| Proud (jmenovitý) |
61,0 |
A |
|
| Moment |
392 |
Nm |
|
| Hmotnost |
345 |
kg |
|
| Počet (pólů) |
8 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4253-8AB60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
30 |
kW |
|
| Výška (osová) |
250M |
mm |
|
| Otáčky |
732 |
min-1 |
|
| Účinnost |
91,4 |
% |
|
| Üčiník |
0,81 |
|
|
| Proud (jmenovitý) |
58,0 |
A |
|
| Moment |
391 |
Nm |
|
| Hmotnost |
385 |
kg |
|
| Počet (pólů) |
8 |
|
|
| Cena |
|
Kč |
neuvedena |
|
Modifikace:1LG4258-8AB60
| Vlastnost |
Hodnota |
Jednotka |
Poznámka |
| Výkon |
37 |
kW |
|
| Výška (osová) |
250L |
mm |
|
| Otáčky |
732 |
min-1 |
|
| Účinnost |
92,0 |
% |
|
| Üčiník |
0,82 |
|
|
| Proud (jmenovitý) |
71,0 |
A |
|
| Moment |
483 |
Nm |
|
| Hmotnost |
435 |
kg |
|
| Počet (pólů) |
8 |
|
|
| Cena |
|
Kč |
neuvedena |
|
