Frekvenční měnič 11kW V810-4T0110

Dlouhý popis produktu

Frekvenční měnič V810-4T0110 pro pohony 11 kW s přesným řízením a připraveností na širší integraci

V810-4T0110 je frekvenční měnič pro třífázové napájení 400 V a elektromotor s výkonem 11 kW. Tento model je vhodný pro technologie, kde už pohon pracuje s vyšším zatížením a kde se očekává klidný rozběh, přesné nastavení rychlosti a spolehlivé chování při změnách pracovního režimu. V této výkonové třídě bývá důležité, aby měnič nepůsobil jen jako výkonový prvek, ale aby pomáhal udržet celý proces stabilní, přehledný a dobře řiditelný.

Série V810 je postavena na vysoké kvalitě řízení a na širokých možnostech integrace. U modelu 4T0110 se tyto přednosti projevují velmi prakticky. Měnič se hodí do dopravníků, čerpacích stanic, ventilačních systémů, míchacích uzlů, dávkovacích zařízení, balicích a plnicích linek, navíjecích a odvíjecích mechanismů, třídicích sestav, filtračních technologií, procesních PID aplikací i do dalších průmyslových řešení, kde má mít pohon přesnou odezvu a stabilní průběh během celého provozu.

Široké možnosti řízení pro různé typy zátěže

Model V810-4T0110 podporuje V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. To vytváří prostor pro nastavení podle charakteru technologie a podle požadované přesnosti pohonu. V provozu to znamená, že měnič lze přizpůsobit jednoduché aplikaci i náročnějšímu řízení tam, kde se očekává vyšší stabilita při proměnlivém zatížení nebo přesnější kontrola nad motorem.

Digitální nastavení frekvence s rozlišením 0,01 Hz umožňuje jemné doladění provozu. Nosná frekvence pracuje v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. Měnič zároveň nabízí lineární rampu i rampu typu S-křivka, přičemž k dispozici jsou čtyři skupiny časů zrychlení a zpomalení. Praktický význam má i zvýšení krouticího momentu pomocí auto-boostu nebo manuálního nastavení. Výsledkem je kultivovanější náběh, menší mechanické rázy a lepší přizpůsobení pohonu reálným podmínkám technologie.

Komunikace, PG karta a připravenost na PROFIBUS

Velkou výhodou modelu 4T0110 je jeho připravenost na systémové nasazení. Velikost A3 umožňuje využít port CN4 pro připojení PROFIBUS karty nebo PG karty. To je důležité tam, kde se měnič začleňuje do automatizované linky, do nadřazeného řízení nebo do aplikace s vyššími nároky na zpětnou vazbu a přesnost. Právě možnost doplnit PROFIBUS kartu patří mezi výrazné přednosti série V810 z pohledu moderní integrace.

Součástí výbavy je i MODBUS RTU a komunikační rozhraní RS485. Port pro PG karty rozšiřuje možnosti tam, kde se pracuje s enkodérem nebo kde je potřeba vyšší úroveň kontroly nad chodem pohonu. V praxi to pomáhá při propojení výkonové části se systémem řízení a při optimalizaci technologie jako celku.

Vstupy a výstupy pro přehledné zapojení technologie

V810-4T0110 nabízí 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulsní vstup. Digitální vstupy je možné řešit v logice PNP nebo NPN, což usnadňuje integraci do různých řídicích schémat. K dispozici jsou i 2 analogové vstupy. Vstup FIV pracuje s rozsahem 0 až 10 V a vstup FIC podporuje 0 až 10 V nebo 0 až 20 mA, případně 4 až 20 mA.

Na výstupu jsou připraveny 2 analogové výstupy FOV a FOC, jeden programovatelný výstup s otevřeným kolektorem a dvě reléové větve. Měnič dále nabízí PID regulátor, AVR, JOG režim, časové řízení a jednoduchou PLC funkci s podporou až 16 přednastavených rychlostí. Tato kombinace funkcí pomáhá tam, kde se technologie přepíná mezi více kroky a kde je potřeba udržet provoz přehledný a opakovatelný.

Brzdná jednotka a ochranné funkce pro jistější chod

U výkonu 11 kW je velmi důležité i chování při zpomalování. Model V810-4T0110 má standardně zabudovanou brzdnou jednotku. Pro tento typ je určen brzdný odpor s výkonem 500 W a hodnotou 65 Ω. Brzdný moment je uveden jako 125 % při 10 % ED. To pomáhá lépe zvládat doběh a zvyšuje jistotu tam, kde na přesném zastavení závisí další pracovní krok.

Měnič podporuje i DC brzdění s nastavitelnou frekvencí, dobou a úrovní proudu při brzdění. Z pohledu ochrany sleduje zkrat motoru při zapnutí, ztrátu výstupní fáze, nadměrný proud, přepětí, podpětí, přehřátí a přetížení. K dispozici je i vstup pro PTC tepelnou ochranu motoru a bezpečnostní funkce STO, při které měnič při aktivaci nedodává do motoru energii. Taková výbava pomáhá snižovat riziko výpadků a podporuje dlouhodobější provozní jistotu.

Rozměry a technické údaje pro průmyslové osazení

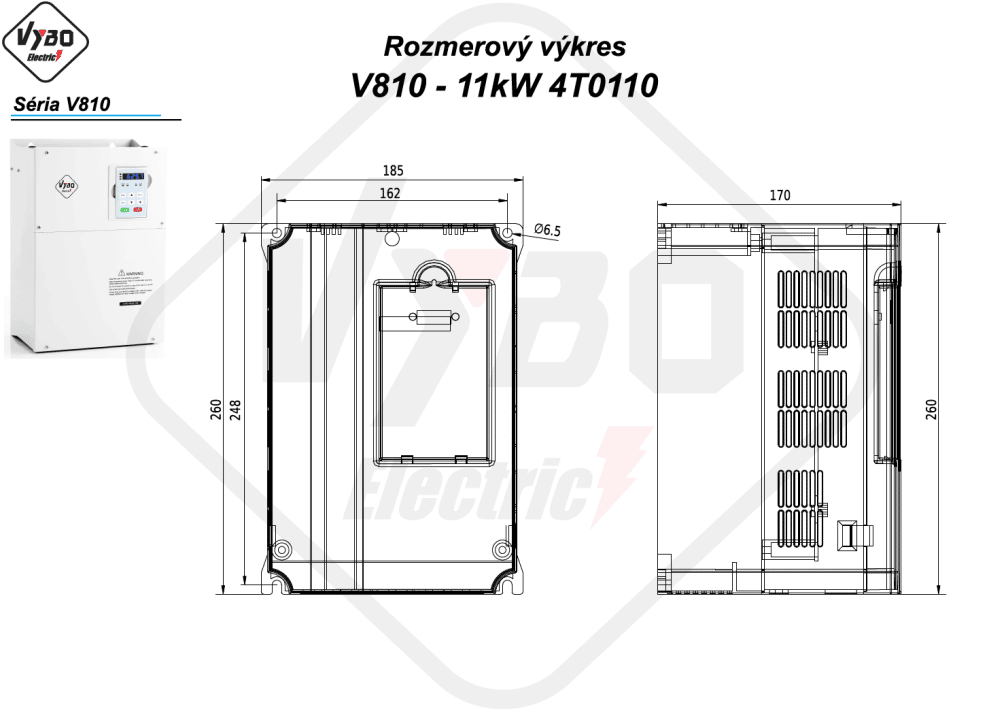

Model patří do velikosti A3 a má rozměry 185 × 260 × 170 mm. Instalační rozměr je 168 × 248 mm a montážní otvor Ø6,5. Takové provedení pomáhá při montáži do rozvaděče, kde je třeba spojit kompaktní osazení s přehledným zapojením výkonové i řídicí části. Při návrhu se doporučuje vertikální montáž a dobré proudění vzduchu.

V810-4T0110 má jmenovitý výstupní výkon 11 kW, maximální vstupní proud 26 A a jmenovitý výstupní proud 25 A. Pro napájení se uvádí doporučený průřez vodiče 3 × 4 mm² a doporučené jištění 32 A. Hmotnost brutto je 3,6 kg. Tyto údaje z něj dělají technicky připravený měnič 400 V pro aplikace, kde má být řízení přesné, stabilní a spolehlivé i při každodenním zatížení.

Měnič 11 kW pro pohony, které vyžadují přesnost i flexibilitu

Frekvenční měnič V810-4T0110 spojuje jmenovitý výstupní proud 25 A, zabudovanou brzdnou jednotku, připravenost na PROFIBUS kartu nebo PG kartu, bohaté možnosti řízení a rozměry vhodné pro průmyslové osazení. Je to řešení pro technologie, které od pohonu očekávají plynulý chod, širší možnosti integrace a spolehlivé chování v každodenním provozu.
