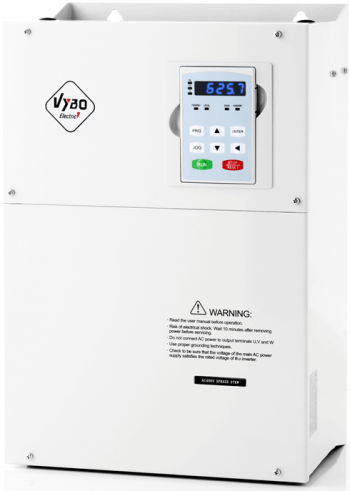

Frekvenční měnič 75kW V810-4T0750

Dlouhý popis produktu

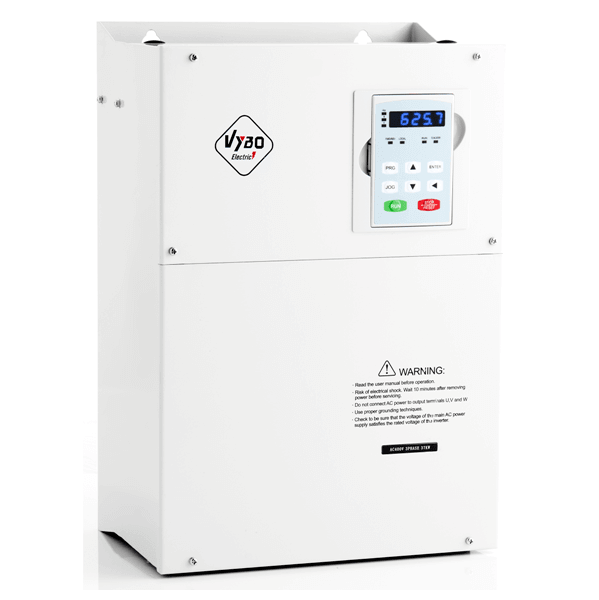

Frekvenční měnič V810-4T0750 pro pohony 75 kW s důrazem na přesný průběh procesu a spolehlivou integraci

V810-4T0750 je frekvenční měnič pro třífázové napájení 400 V a elektromotor s výkonem 75 kW. Jde o řešení pro technologie, kde už pohon neplní jen pomocnou úlohu, ale přímo ovlivňuje plynulost výroby, stabilitu procesu a návaznost jednotlivých kroků. Při této výkonové úrovni má velký význam nejen samotné nastavení frekvence, ale i schopnost udržet motor v klidném režimu při rozběhu, při změně zatížení i při zastavení. Právě v tom série V810 nabízí technicky silný základ.

Tento model spojuje vysokou úroveň řízení, bohatou výbavu funkcí a připravenost na širší systémové začlenění. V praxi to znamená větší jistotu pro pohon, lepší pořádek v signálech a širší prostor pro doladění chování technologie podle reálných provozních podmínek.

Přirozené místo v náročnějších průmyslových aplikacích

Model V810-4T0750 se přirozeně uplatní v dopravníkových trasách, čerpacích okruzích, ventilačních a odsávacích sestavách, filtračních systémech, míchacích a homogenizačních uzlech, dávkovacích stanicích, balicích a plnicích linkách, třídicích technologiích, navíjecích a odvíjecích mechanismech i v procesních PID aplikacích. Dobře zapadne i do technologických okruhů pro cirkulaci médií, výrobních uzlů s opakovaným cyklem, pomocných linek v potravinářství, chemii, strojírenství i v provozech, kde se vyžaduje stabilní chod velkého pohonu bez zbytečných výpadků.

V takových řešeních rozhoduje zejména to, že měnič umí udržet pohon přehledný během celého pracovního cyklu. To znamená klidnější rozběh, přesnější reakce na řídicí příkazy a lepší návaznost dalších kroků technologie.

Volitelná zabudovaná brzdná jednotka pro lepší kontrolu nad doběhem

U modelu V810-4T0750 je k dispozici volitelná zabudovaná brzdná jednotka. To je důležité všude tam, kde technologie vyžaduje jistější zpomalení, přesnější doběh nebo lepší kontrolu nad zastavením pohybu. Pro tento typ je určen brzdný odpor s výkonem 5500 W a hodnotou 9,4 Ω. Brzdný moment je uveden jako 125 % při 10 % ED.

Měnič podporuje i DC brzdění s nastavitelnou frekvencí, dobou a úrovní proudu při brzdění. Praktický význam to má u dopravníků, navíjecích systémů, dávkovacích úloh, při návaznosti balicích operací i v procesech, kde se další krok spouští až po spolehlivém ukončení pohybu. Volitelná brzdná jednotka tak rozšiřuje možnosti měniče při přesném návrhu technologie.

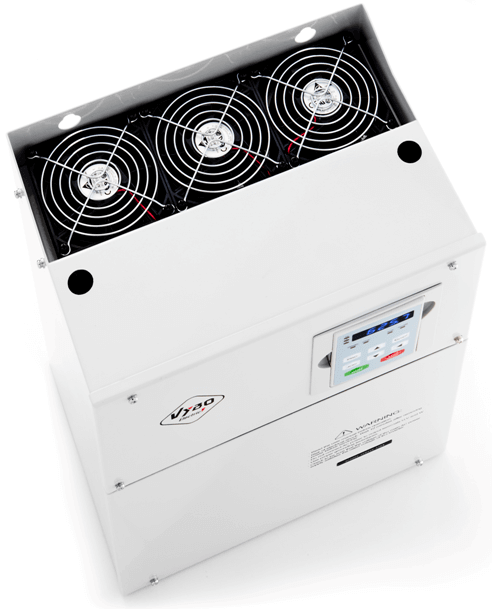

Rozměry a projektové údaje pro montáž do rozvaděče

Model patří do velikosti C a má vnější rozměry 300 × 535 × 560 × 236 mm. Instalační rozměr je 200 × 538 mm a montážní otvor Ø9. Provedení je určeno na stěnu nebo do rozvaděče, což dává při projektování dobrý prostor pro přehledné uspořádání výkonové i řídicí části. Při správném návrhu se doporučuje vertikální montáž a dostatečné proudění vzduchu.

V810-4T0750 má jmenovitý výstupní výkon 75 kW, maximální vstupní proud 145 A a jmenovitý výstupní proud 150 A. Pro napájení se uvádí doporučený průřez vodiče 1x(3×50 mm²) a doporučené jištění 160 A. Hmotnost brutto je 20,2 kg. V projektové příloze jsou pro tento model uvedeny také tepelné ztráty přibližně 1,87 kW, množství vzduchu 250 m³/hod a účinnost přibližně 98 %. To jsou důležité údaje při návrhu chlazení a při dimenzování rozvaděče.

Řízení pohonu s prostorem pro jemné doladění

Měnič podporuje V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. To vytváří široký prostor pro nastavení podle charakteru zátěže, dynamiky zařízení a požadované přesnosti. U technologických uzlů s proměnlivým zatížením nebo s vyššími nároky na stabilitu jde o velmi užitečnou výhodu.

Digitální nastavení frekvence s rozlišením 0,01 Hz umožňuje jemné doladění provozu. Nosná frekvence pracuje v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. K dispozici je lineární rampa i rampa typu S-křivka, přičemž měnič nabízí čtyři skupiny časů zrychlení a zpomalení. Význam má i zvýšení krouticího momentu pomocí auto-boostu nebo manuálního nastavení.

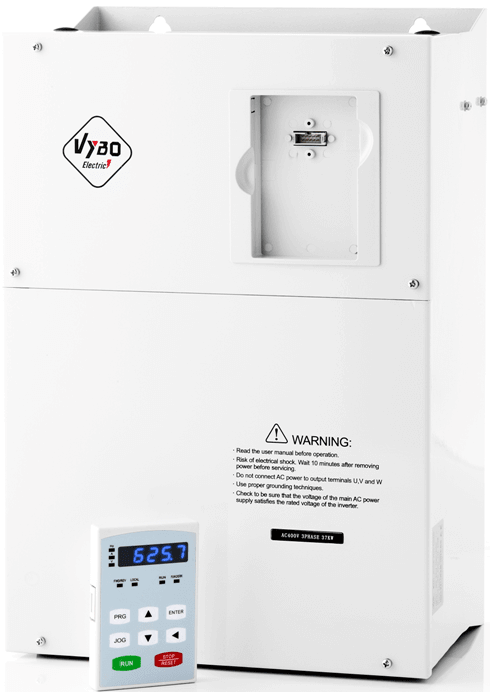

Komunikace a rozšíření pro modernější řízení

Silnou stránkou série V810 je připravenost na systémové začlenění a u modelu 4T0750 to platí naplno. K dispozici je port CN4 pro připojení PROFIBUS karty nebo PG karty. Právě možnost používat PROFIBUS karty patří mezi hlavní výhody této série, protože pomáhá při integraci měniče do automatizovaných linek, nadřazeného řízení a technologických celků s vyššími nároky na komunikaci.

Součástí výbavy je i MODBUS RTU a rozhraní RS485. Port pro PG karty rozšiřuje možnosti tam, kde se vyžaduje vyšší přesnost nebo zpětná vazba z pohonu. To pomáhá budovat přehlednější a technicky lépe sladěná řešení.

Vstupy, výstupy a ochranné funkce pro provozní jistotu

V810-4T0750 nabízí 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulsní vstup. Digitální vstupy je možné řešit v logice PNP nebo NPN. K dispozici jsou i 2 analogové vstupy, z toho FIV pro 0 až 10 V a FIC pro 0 až 10 V, 0 až 20 mA nebo 4 až 20 mA. Na výstupu jsou připraveny 2 analogové výstupy FOV a FOC, jeden programovatelný výstup s otevřeným kolektorem a dvě reléové větve.

Důležitou součástí výbavy je i PID regulátor, AVR, JOG režim, časové řízení a jednoduchá PLC funkce s podporou až 16 přednastavených rychlostí. Z pohledu ochrany sleduje měnič zkrat motoru při zapnutí, ztrátu výstupní fáze, nadměrný proud, přepětí, podpětí, přehřátí a přetížení. K dispozici je i vstup pro PTC tepelnou ochranu motoru a bezpečnostní funkce STO, při které měnič při aktivaci nedodává do motoru energii.

Měnič 75 kW pro technologie, které potřebují výkon i kontrolu

Frekvenční měnič V810-4T0750 spojuje jmenovitý výstupní proud 150 A, volitelnou zabudovanou brzdnou jednotku, připravenost na PROFIBUS kartu nebo PG kartu, vysokou účinnost a bohatou funkční výbavu. Je to řešení pro provozy, které od pohonu očekávají přesné řízení, stabilní výkon a technicky dobře připravené začlenění do moderní průmyslové technologie.
