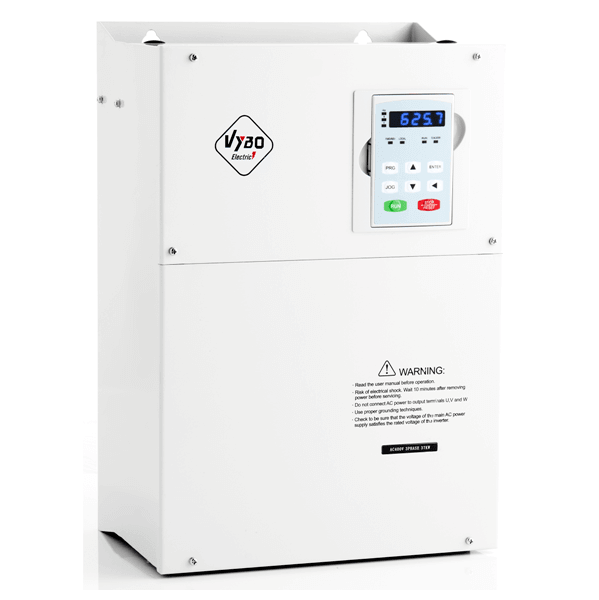

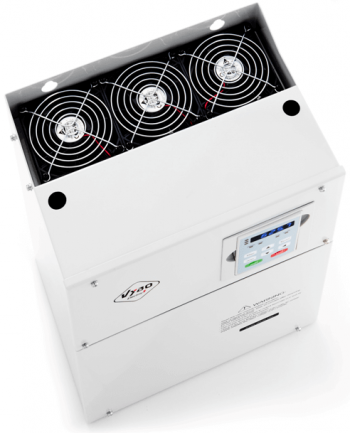

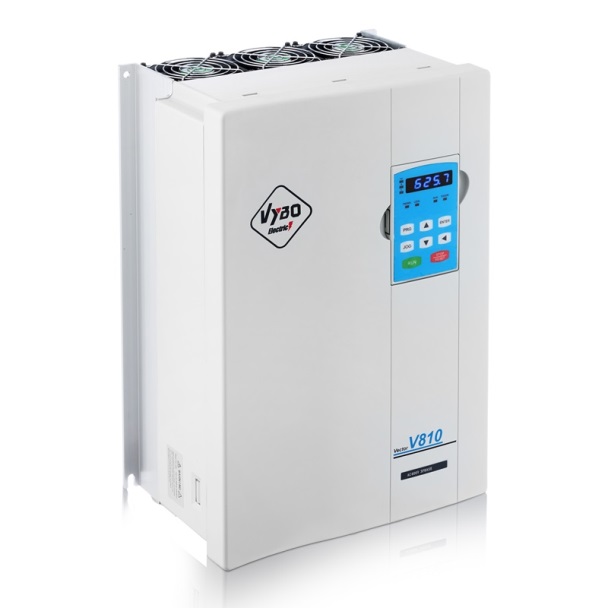

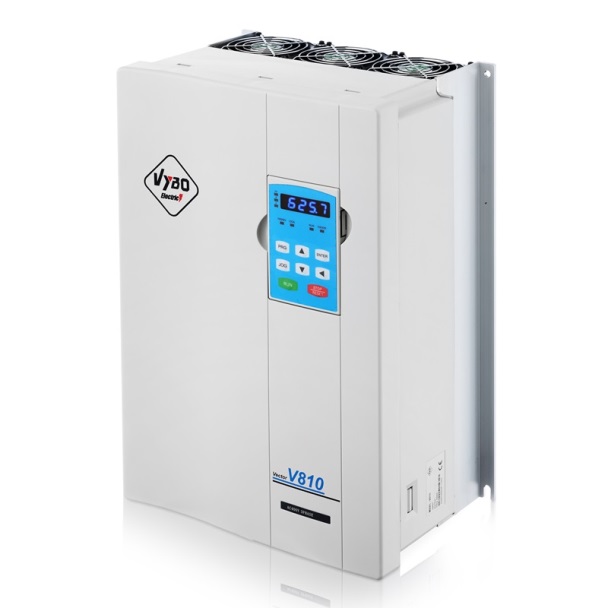

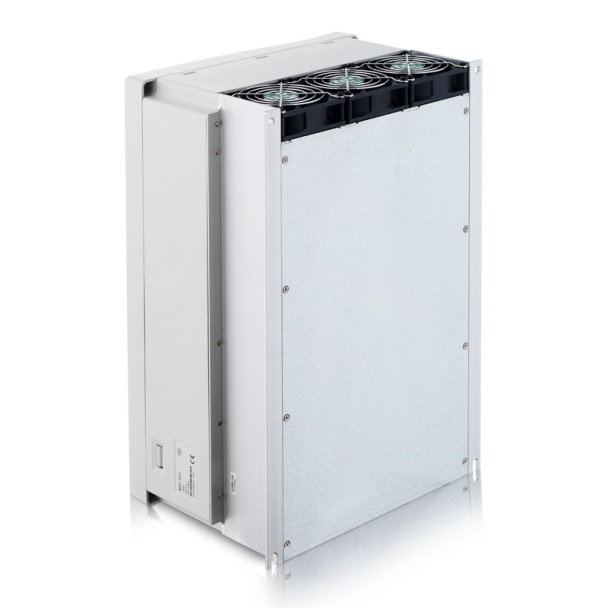

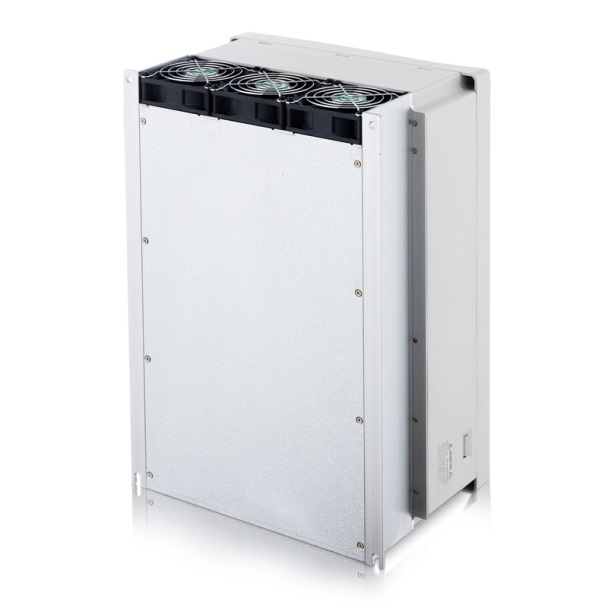

Frekvenční měnič 30kW V810-4T0300

Dlouhý popis produktu

Frekvenční měnič V810-4T0300 pro pohony 30 kW s důrazem na integraci, přesné zastavení a stabilní výkon

V810-4T0300 je frekvenční měnič pro třífázové napájení 400 V a elektromotor s výkonem 30 kW. Jde o řešení pro technologie, kde už pohon pracuje jako důležitá součást celého procesu a kde se od měniče očekává přesná odezva, klidný rozběh a spolehlivý chod i při vyšším provozním zatížení. V této výkonové třídě má velký význam nejen samotná regulace frekvence, ale i schopnost udržet pohon pod kontrolou během rozběhu, provozu i zastavení.

Model V810-4T0300 se přirozeně uplatní v dopravnících, čerpacích okruzích, ventilačních sestavách, míchacích a homogenizačních uzlech, filtračních technologiích, dávkovacích stanicích, balicích a plnicích linkách, třídicích systémech, navíjecích a odvíjecích mechanismech, procesních PID aplikacích i v pomocných výrobních uzlech, kde má být pohon přehledný, stabilní a dobře začleněný do řízení. Právě spojení výkonu, funkční výbavy a připravenosti na komunikaci dělá z tohoto modelu zajímavé průmyslové řešení.

Volitelná zabudovaná brzdná jednotka pro lepší kontrolu nad doběhem

U modelu V810-4T0300 je velkou výhodou možnost zvolit volitelnou zabudovanou brzdnou jednotku. To je důležité v technologiích, kde je potřeba přesněji zvládat zpomalení, jistěji ukončit pracovní krok nebo lépe kontrolovat doběh pohonu. Pro tento typ je určen brzdný odpor s výkonem 1500 W a hodnotou 22 Ω. Brzdný moment je uveden jako 125 % při 10 % ED.

Měnič zároveň podporuje i DC brzdění s nastavitelnou frekvencí, dobou a úrovní proudu při brzdění. V praxi to přináší větší jistotu například při zastavení dopravních tras, při přesném dávkování materiálu, při návaznosti balicích operací, při navíjení a odvíjení nebo v technologických uzlech, kde se další krok spouští až po spolehlivém zastavení pohybu. Právě možnost volby brzdné jednotky dává tomuto modelu větší flexibilitu při návrhu technologie.

Komunikace a rozšíření jako silná stránka série V810

Model patří do velikosti B a je připraven na širší systémové nasazení. K dispozici je port CN4 pro připojení PROFIBUS karty nebo PG karty. To je velmi důležité tam, kde má být měnič součástí automatizované linky, nadřazeného řízení nebo technologického celku s vyššími nároky na komunikaci a zpětnou vazbu. Právě možnost použít PROFIBUS kartu patří mezi hlavní výhody série V810 z pohledu průmyslové integrace.

Součástí výbavy je i MODBUS RTU a rozhraní RS485. Port pro PG karty rozšiřuje možnosti tam, kde se vyžaduje vyšší přesnost nebo lepší kontrola nad pohonem. Výsledkem je měnič, který lze přirozeně začlenit do modernějších výrobních celků, kde je důležitý pořádek v signálech, přehledná komunikace a prostor pro další systémové rozšíření.

Funkční výbava pro procesní stabilitu a lepší dohled

V810-4T0300 nabízí 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulsní vstup. Digitální vstupy je možné řešit v logice PNP nebo NPN, což usnadňuje integraci do různých řídicích schémat. Měnič má i 2 analogové vstupy. Vstup FIV pracuje s rozsahem 0 až 10 V a vstup FIC podporuje 0 až 10 V nebo 0 až 20 mA, případně 4 až 20 mA.

Na výstupu jsou připraveny 2 analogové výstupy FOV a FOC, jeden programovatelný výstup s otevřeným kolektorem a dvě reléové větve. Důležitou součástí výbavy je PID regulátor, který pomáhá při procesně řízeném systému uzavřené smyčky, a AVR, který podporuje konstantní výstupní napětí při změně napájení. Praktický význam má i JOG režim, časové řízení a jednoduchá PLC funkce s podporou až 16 přednastavených rychlostí. Taková výbava pomáhá tam, kde se technologie opírá o opakované kroky a stabilní návaznost procesu.

Řízení pohonu s prostorem pro přesné doladění

Měnič podporuje V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. To vytváří široký prostor pro nastavení podle charakteru zátěže, dynamiky zařízení a požadované přesnosti. Digitální nastavení frekvence s rozlišením 0,01 Hz umožňuje jemné doladění. Nosná frekvence pracuje v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení.

K dispozici je lineární rampa i rampa typu S-křivka, přičemž měnič nabízí čtyři skupiny časů zrychlení a zpomalení. Význam má i zvýšení krouticího momentu pomocí auto-boostu nebo manuálního nastavení. V praxi to pomáhá snižovat mechanické rázy, zlepšovat kulturu chodu a lépe přizpůsobit chování pohonu technologii, která vyžaduje stabilní výkon i při změně zatížení.

Rozměry, výkonové údaje a ochrana pro průmyslové osazení

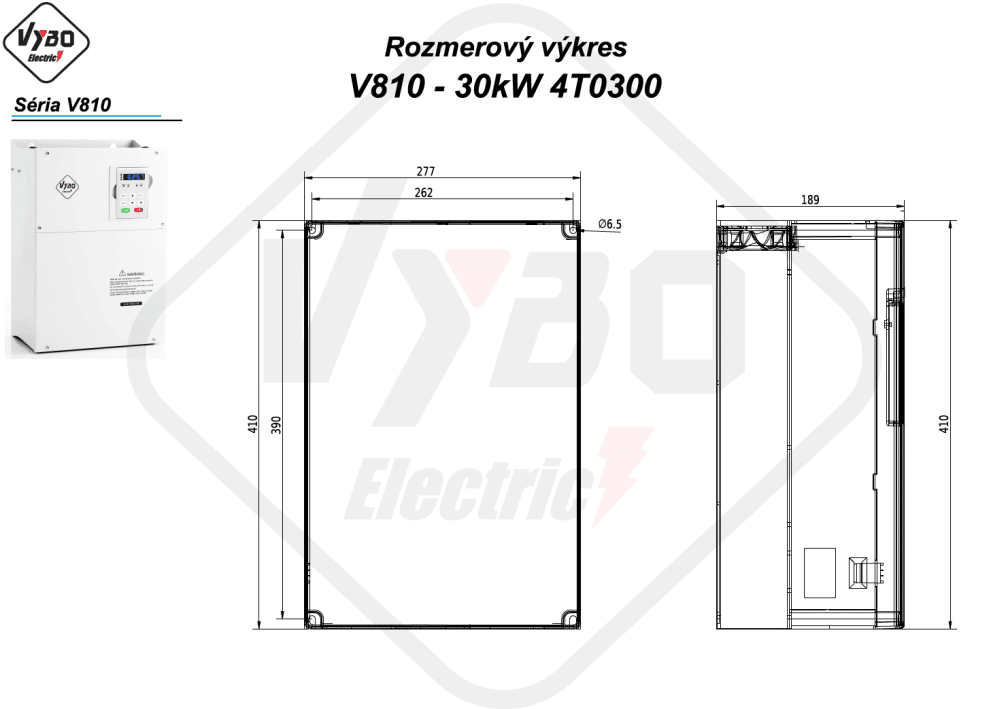

Model má rozměry 277 × 410 × 189 mm. Instalační rozměr je 262 × 390 mm a montážní otvor Ø6,5. Takové provedení je vhodné pro osazení do rozvaděče nebo technologické skříně, kde je potřeba spojit přehledné zapojení s dobrým využitím prostoru. Při návrhu se doporučuje vertikální montáž a dobré proudění vzduchu.

V810-4T0300 má jmenovitý výstupní výkon 30 kW, maximální vstupní proud 62 A a jmenovitý výstupní proud 60 A. Pro napájení se uvádí doporučený průřez vodiče 3 × 16 mm² a doporučené jištění 63 A. Hmotnost brutto je 10 kg. Měnič sleduje zkrat motoru při zapnutí, ztrátu výstupní fáze, nadměrný proud, přepětí, podpětí, přehřátí a přetížení. K dispozici je i vstup pro PTC tepelnou ochranu motoru a bezpečnostní funkce STO, při které měnič při aktivaci nedodává do motoru energii.

Měnič 30 kW pro technologie, které vyžadují výkon, flexibilitu a přesné řízení

Frekvenční měnič V810-4T0300 spojuje jmenovitý výstupní proud 60 A, volitelnou zabudovanou brzdnou jednotku, připravenost na PROFIBUS kartu nebo PG kartu, bohatou funkční výbavu a rozměry vhodné pro průmyslové osazení. Je to řešení pro provozy, které od pohonu očekávají přesné řízení, dobrou integraci a stabilní chod při každodenním zatížení.
