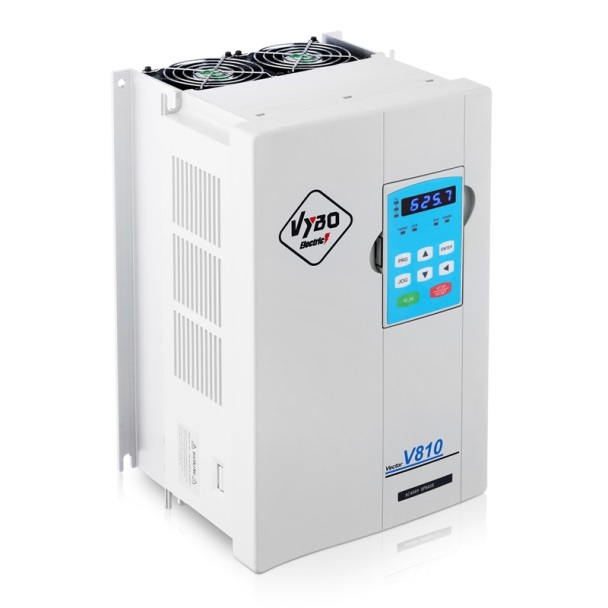

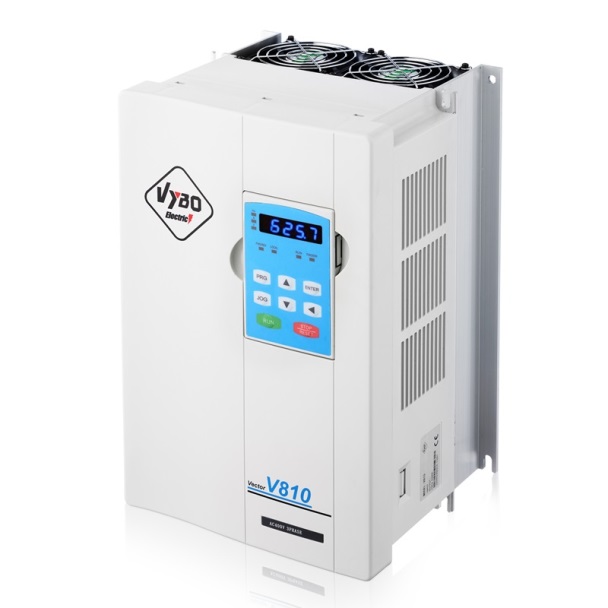

Frekvenční měnič 18,5kW V810-4T0185

Dlouhý popis produktu

Frekvenční měnič V810-4T0185 pro pohony 18,5 kW s vysokou přesností řízení a spolehlivým chodem v průmyslu

V810-4T0185 je frekvenční měnič pro třífázové napájení 400 V a elektromotor s výkonem 18,5 kW. Tento model je určen pro technologie, kde už pohon pracuje s výraznějším zatížením a kde má měnič zajistit nejen plynulou regulaci frekvence, ale i dobrou odezvu na změnu pracovního režimu, přesné zastavení a stabilní chod během delšího provozu. Při této výkonové úrovni bývá rozhodující, aby celé řešení podporovalo spolehlivost procesu a zároveň poskytovalo dostatek možností pro řízení i systémové začlenění.

Model V810-4T0185 se přirozeně hodí do dopravníků, navíjecích a odvíjecích mechanismů, čerpacích stanic, ventilačních systémů, míchacích a homogenizačních uzlů, dávkovacích zařízení, balicích a plnicích linek, třídicích systémů, filtračních technologií, procesních PID aplikací, pomocných výrobních stanic i do dalších průmyslových celků, kde má být pohon stabilní, přesně řízený a připravený na opakovaný pracovní cyklus bez zbytečných odchylek.

Řízení pohonu pro náročnější provoz

Silnou stránkou modelu V810-4T0185 je široký rozsah řídicích režimů. Měnič podporuje V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. To vytváří prostor pro nastavení podle charakteru technologie, dynamiky zařízení a požadované přesnosti. U aplikací, kde se mění zatížení nebo kde je důležitá vyšší úroveň kontroly nad pohonem, jde o velkou výhodu.

Digitální nastavení frekvence s rozlišením 0,01 Hz umožňuje jemné doladění provozu. Nosná frekvence pracuje v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. Měnič zároveň nabízí lineární rampu i rampu typu S-křivka, přičemž k dispozici jsou čtyři skupiny časů zrychlení a zpomalení. Význam má i zvýšení krouticího momentu pomocí auto-boostu nebo manuálního nastavení. V praxi to pomáhá udržet kultivovanější rozběh, klidnější doběh a lépe přizpůsobit pohon reálným provozním podmínkám.

Výbava pro komunikaci a vyšší úroveň integrace

Model patří do velikosti B, kde je k dispozici port CN4 pro připojení PROFIBUS karty nebo PG karty. To je velmi důležité v případech, kde se měnič začleňuje do automatizované linky nebo kde se vyžaduje přesnější zpětná vazba z pohonu. Právě možnost používat PROFIBUS karty patří mezi hlavní výhody série V810 při moderní průmyslové integraci.

Součástí výbavy je i MODBUS RTU a komunikační rozhraní RS485. Port pro PG karty rozšiřuje možnosti tam, kde se pracuje s enkodérem nebo kde je potřebná vyšší úroveň kontroly nad motorem. Taková připravenost na komunikaci a rozšíření pomáhá budovat technologie, které jsou flexibilnější, lépe propojené a provozně přehlednější.

Vstupy, výstupy a funkce pro lepší dohled nad procesem

V810-4T0185 nabízí 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulsní vstup. Digitální vstupy je možné řešit v logice PNP nebo NPN, což usnadňuje zapojení do různých řídicích schémat. K dispozici jsou i 2 analogové vstupy. Vstup FIV pracuje s rozsahem 0 až 10 V a vstup FIC podporuje 0 až 10 V nebo 0 až 20 mA, případně 4 až 20 mA.

Na výstupu jsou připraveny 2 analogové výstupy FOV a FOC, jeden programovatelný výstup s otevřeným kolektorem a dvě reléové větve. Velkou výhodou je i PID regulátor, který usnadňuje procesně řízený systém uzavřené smyčky, a AVR, který pomáhá udržovat konstantní výstupní napětí při změně napájení. Měnič dále nabízí JOG režim, časové řízení a jednoduchou PLC funkci s podporou až 16 přednastavených rychlostí. To je praktické tam, kde se technologie opírá o opakované pracovní kroky a o přesnou návaznost jednotlivých částí procesu.

Brzdění a ochrana při každodenní průmyslové zátěži

U výkonu 18,5 kW je velmi důležité i chování při zpomalování. Model V810-4T0185 má standardně zabudovanou brzdnou jednotku. Pro tento typ je určen brzdný odpor s výkonem 1000 W a hodnotou 32 Ω. Brzdný moment je uveden jako 125 % při 10 % ED. To pomáhá zvyšovat kontrolu nad doběhem a podporuje přesnější zvládnutí zastavení v aplikacích, kde další krok technologie závisí na přesném ukončení pohybu.

Měnič podporuje i DC brzdění s nastavitelnou frekvencí, dobou a úrovní proudu při brzdění. Z pohledu ochrany sleduje zkrat motoru při zapnutí, ztrátu výstupní fáze, nadměrný proud, přepětí, podpětí, přehřátí a přetížení. K dispozici je i vstup pro PTC tepelnou ochranu motoru a bezpečnostní funkce STO, při které měnič při aktivaci nedodává do motoru energii. Taková výbava pomáhá snižovat riziko neplánovaných odstávek a podporuje dlouhodobě spolehlivý provoz.

Rozměry a technické údaje pro montáž

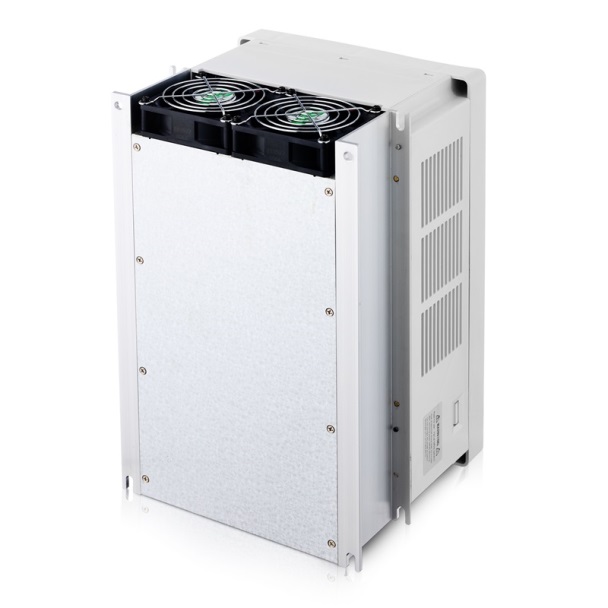

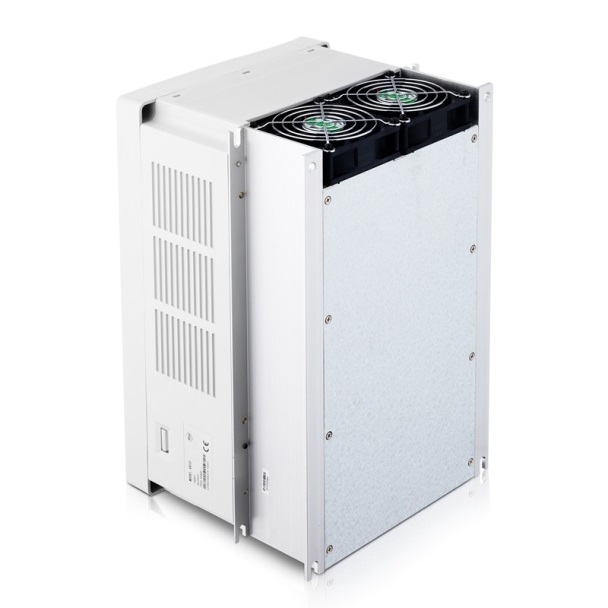

Model patří do velikosti B a má rozměry 210 × 330 × 190 mm. Instalační rozměr je 195 × 310 mm a montážní otvor Ø6,5. Takové provedení pomáhá při osazení do rozvaděče, kde je potřeba spojit přehledné zapojení výkonové a řídicí části s dobrým využitím prostoru. Při návrhu se doporučuje vertikální montáž a dobré proudění vzduchu.

V810-4T0185 má jmenovitý výstupní výkon 18,5 kW, maximální vstupní proud 38 A a jmenovitý výstupní proud 37 A. Pro napájení se uvádí doporučený průřez vodiče 3 × 10 mm² a doporučené jištění 50 A. Hmotnost brutto je 7,5 kg. Tyto údaje z něj dělají technicky připravený měnič 400 V pro přesné a stabilní průmyslové nasazení.

Měnič 18,5 kW pro technologie, které očekávají výkon i kontrolu

Frekvenční měnič V810-4T0185 spojuje jmenovitý výstupní proud 37 A, zabudovanou brzdnou jednotku, připravenost na PROFIBUS kartu nebo PG kartu, bohatou funkční výbavu a rozměry vhodné pro průmyslové osazení. Je to řešení pro provozy, které od pohonu očekávají přesné řízení, širší možnosti integrace a spolehlivé chování v každodenní technické praxi.
