Frekvenční měnič 0,4kW V810-4T0004

Dlouhý popis produktu

Frekvenční měnič V810-4T0004 pro kompaktní 400 V řešení s přesným řízením pohonu

V810-4T0004 je frekvenční měnič pro třífázové napájení 400 V a elektromotor s výkonem 0,4 kW. Jde o kompaktní model série V810, který je určen pro provozy, kde se očekává plynulý rozběh, klidný chod a přesné nastavení frekvence bez zbytečně komplikovaného zapojení. Už při tomto výkonu je důležité, aby měnič neplnil jen základní úlohu změny otáček, ale aby přinášel i stabilitu, lepší kontrolu nad pohonem a funkce využitelné v každodenním provozu.

Velkou výhodou tohoto modelu je spojení kompaktních rozměrů, bohaté základní výbavy a praktických funkcí řízení. V menších technologických celcích často rozhoduje právě to, jak přehledně lze pohon nastavit, jak klidně se chová při startu a jak spolehlivě reaguje na změny pracovního režimu. Model V810-4T0004 je připraven právě na takový typ nasazení.

Přesné řízení pro plynulejší chod technologie

Model V810-4T0004 podporuje V/F řízení a SFVC vektorové řízení s otevřenou smyčkou. To vytváří prostor pro nastavení podle charakteru pohonu a podle toho, zda je prioritou jednoduché řízení nebo citlivější chování motoru. Digitální nastavení frekvence s rozlišením 0,01 Hz umožňuje jemné doladění, což je důležité tam, kde záleží na stabilní rychlosti a plynulých přechodech mezi pracovními stavy.

Nosná frekvence pracuje v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. Měnič zároveň podporuje lineární rampu i rampu typu S-křivka. K dispozici jsou čtyři skupiny časů zrychlení a zpomalení, takže chování pohonu lze přizpůsobit konkrétní technologii. Praktický význam má i zvýšení krouticího momentu pomocí auto-boostu nebo manuálního nastavení, což pomáhá při přesnějším ladění chodu.

Výhody, které zjednodušují řízení i začlenění do systému

Silnou stránkou měniče je jeho výbava vstupů a výstupů. K dispozici je 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulsní vstup. Digitální vstupy je možné řešit v logice PNP nebo NPN, což usnadňuje zapojení v různých řídicích schématech. Nechybí ani 2 analogové vstupy, z toho FIV pro 0 až 10 V a FIC pro 0 až 10 V nebo 0 až 20 mA, případně 4 až 20 mA.

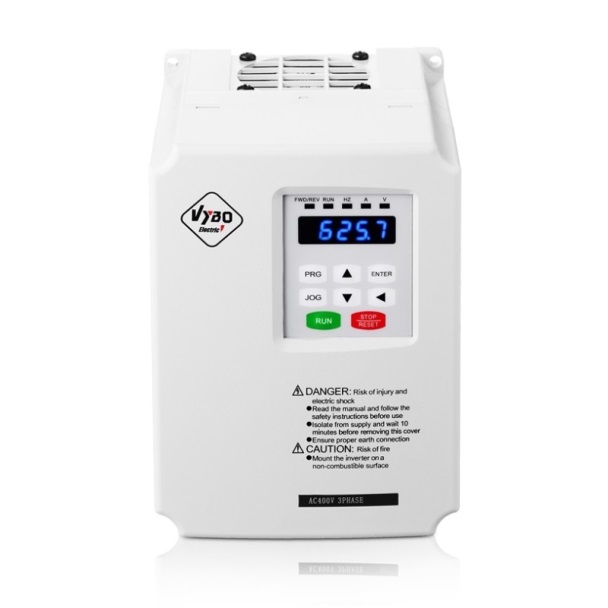

Na výstupu jsou připraveny 2 analogové výstupy FOV a FOC, jeden programovatelný výstup s otevřeným kolektorem a dvě reléové větve. Samozřejmostí je i RS485 komunikace, LED displej a možnost omezit funkce tlačítek nebo je částečně zablokovat. V praxi to znamená lepší zpětnou vazbu, přehlednější řízení a větší jistotu, že nastavení měniče zůstane pod kontrolou i v běžném provozu.

Funkce, které pomáhají udržet proces stabilní

V810-4T0004 není jen o samotném řízení frekvence. Důležitou součástí výbavy je zabudovaný PID regulátor, který usnadňuje procesně řízený systém uzavřené smyčky. To je velká výhoda tam, kde je potřeba držet regulovanou hodnotu ve stabilním pásmu a předcházet zbytečnému kolísání. Automatická regulace napětí AVR pomáhá udržovat konstantní výstupní napětí při změně napájení, což podporuje klidnější chování pohonu.

Měnič nabízí i JOG režim, časové řízení a jednoduchou PLC funkci s podporou až 16 přednastavených rychlostí. To rozšiřuje možnosti využití v technologiích, kde se střídá více pevných pracovních stavů nebo kde má mít pohon opakovatelný průběh bez potřeby složitého externího zásahu.

Brzdění a ochrana pro spolehlivější provoz

U kompaktních pohonů má velký význam i způsob zastavení. Model V810-4T0004 má standardně zabudovanou brzdnou jednotku. Pro tento typ je určen brzdný odpor s výkonem 150 W a hodnotou 300 Ω. Brzdný moment je uveden jako 125 % při 10 % ED. To pomáhá při lepší kontrole doběhu a při přesnějším zvládnutí přechodových stavů.

Měnič podporuje i DC brzdění s nastavitelnou frekvencí brzdění, dobou brzdění a hodnotou proudu při brzdění. V provozu to přináší větší jistotu při zastavení a lepší návaznost dalších kroků technologie. Z pohledu ochrany je připraven dohled nad zkratem motoru při zapnutí, ztrátou výstupní fáze, nadměrným proudem, přepětím, podpětím, přehřátím a přetížením. K dispozici je i vstup pro PTC tepelnou ochranu motoru.

Kompaktní rozměry a praktické montážní řešení

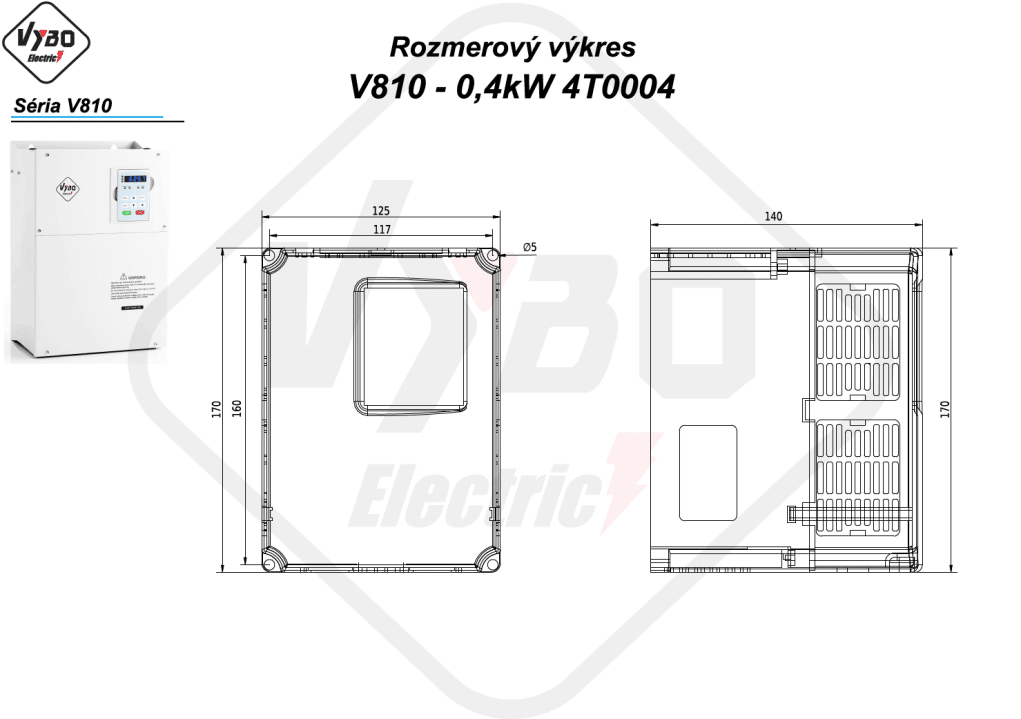

Model patří do velikosti A1 a má rozměry 125 × 170 × 140 mm. Instalační rozměr je 117 × 160 mm a montážní otvor Ø5. Takové kompaktní provedení usnadňuje osazení do menších rozvaděčů a zařízení, kde je důležité efektivně využít každý prostor. Při správném návrhu se doporučuje vertikální montáž a dobré proudění vzduchu, aby byl zachován stabilní tepelný režim zařízení.

Výkonové údaje pro jasný technický základ

V810-4T0004 má jmenovitý výstupní výkon 0,4 kW, maximální vstupní proud 3,4 A a jmenovitý výstupní proud 1,2 A. Pro napájení se uvádí doporučený průřez vodiče 3 × 1,5 mm² a doporučené jištění 6 A. Hmotnost brutto je 1,5 kg. Tyto údaje potvrzují, že jde o prostorově úsporný měnič s praktickou výbavou a s dobrým technickým základem pro menší pohony v třífázové síti 400 V.

Spolehlivý 400 V měnič pro malé pohony

Frekvenční měnič V810-4T0004 spojuje kompaktní rozměry, jmenovitý výstupní proud 1,2 A, zabudovanou brzdnou jednotku, bohaté vstupy a výstupy a funkce, které pomáhají držet pohon pod kontrolou. Přirozeně se uplatní v menších dopravnících, ventilátorech, čerpadlech, dávkovacích modulech, míchadlech, laboratorních zařízeních, balicích mechanismech, třídicích prvcích, pomocných osách i v dalších technologiích, kde má být chod přesný, plynulý a provozně stabilní.
