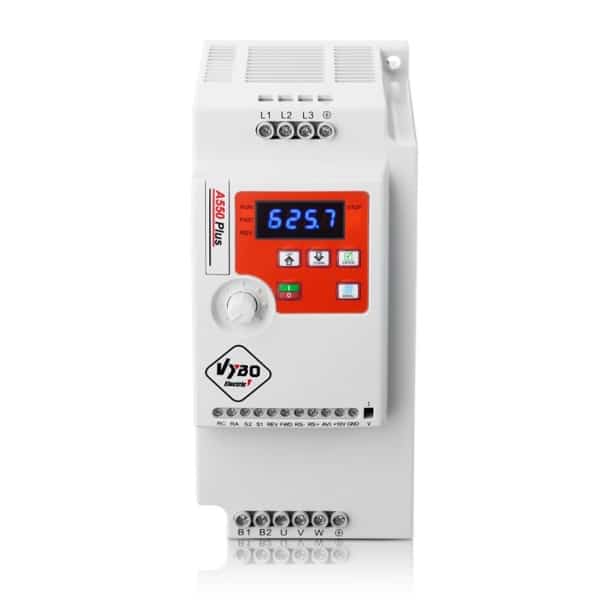

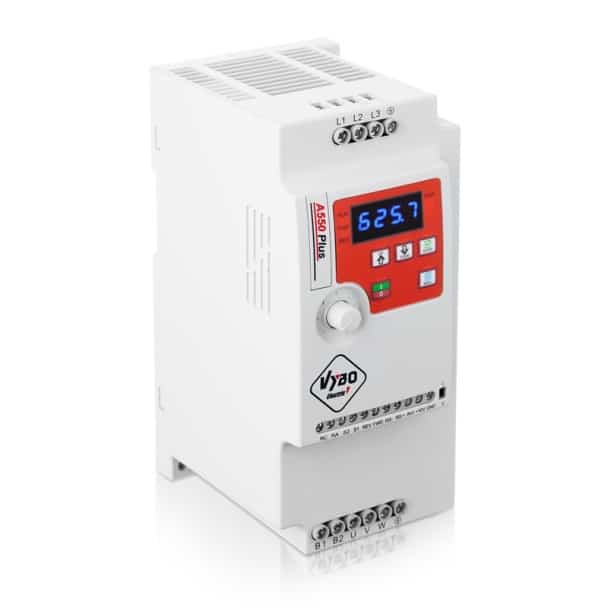

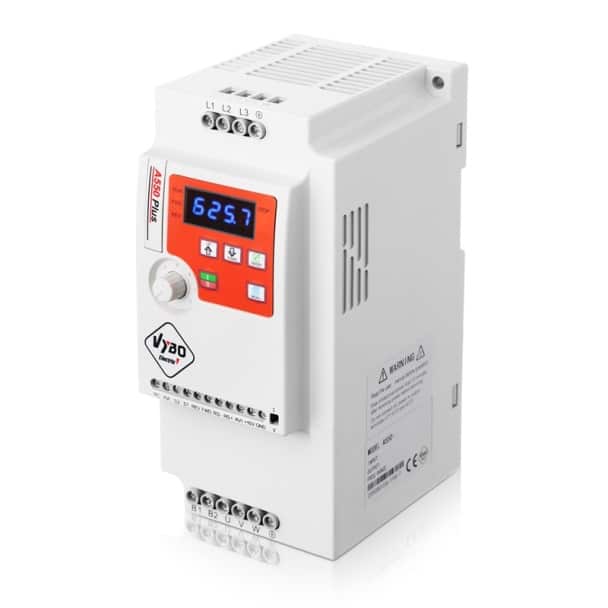

Typ: A550 Plus 2S0110, 11 kW
| Všeobecná data | |
| Typ | A550 Plus 2S0110 |
| Velikost | D |
| Elektrická data | |
| Jmenovitý výkon | 11 kW |
| Maximální vstupní proud | 60 A |
| Jmenovitý výstupní proud | 40 A |
| Doporučený výkon motoru | 11 kW |
| Napájecí napětí 50/60 Hz | 1 x 230 V |
| Výstupní napětí | 0 – 230 V |
| Výstupní frekvence | 0 – 999 Hz |
| Doporučený jistič | 80 A |
| Ostatní data | |
| Průřez napěťového kabelu | 3 x 25 mm² |
| Približné výkonové ztráty | 457 W |
| Požadovaný průtok chladicího vzduchu | 130 m³/hod |
| Indukčnost AC reaktoru | – mH |
| Indukčnost DC reaktoru | – mH |
| Utahovací moment | – Nm |
| Data brzdové jednotky | |
| Výkon rezistoru | 1,5 kW |
| Hodnota odporu | 22 |
| Brzdová jednotka | Integrovaná |
| Doporučený výkon | 11 kW |
Dlouhý popis produktu
Vrchol 230 V série A550 Plus v této výkonové sestavě
A550 Plus 2S0110 představuje výkonný frekvenční měnič pro aplikace, kde je rozhodující vysoká výkonová rezerva, spolehlivé řízení a připravenost na náročné provozní zatížení. Při napájení 1 x 230 V AC poskytuje třífázový výstup 3 x 0 – 230 V AC a je navržen pro motory s doporučeným výkonem 11 kW.
Integrovaná brzdná jednotka pro jisté chování při zpomalování
Součástí modelu je integrovaná brzdná jednotka, což rozšiřuje možnosti použití v technologiích s větší setrvačností nebo s požadavkem na kontrolované brzdění. Výkon rezistoru je 1,5 kW, hodnota odporu 22 Ω a doporučený výkon odpovídá 11 kW. To dává zařízení dobrý základ pro dynamické pracovní cykly a přesnější ovládání pohybu.
Funkční výbava pro rozsáhlejší automatizované celky
Model podporuje V/F řízení, PID regulaci, PLC inteligentní funkci, externí panel, reléový výstup a komunikaci RS485 MODBUS RTU. Díky tomu se hodí do systémů, kde se očekává zapojení do automatizace, dohledu i parametrizace podle konkrétního provozu.
Vhodný pro výkonově náročné technologické aplikace
Tento frekvenční měnič je vhodný pro silnější dopravníkové systémy, ventilátorové jednotky, výkonné čerpací technologie, míchací linky, odsávací zařízení, navíjecí mechanismy, manipulační pracoviště, pracovní stanice v sériové výrobě, servisní technologie i zařízení s častější změnou provozního režimu. V praxi přináší plynulé nastavení rychlosti, lepší kontrolu nad pracovním rytmem a jisté chování pohonu při zatížení.
Robustní konstrukce pro výkonovou třídu 11 kW
Velikost D a rozměry 151 x 332 x 165,5 mm odpovídají výkonové třídě 11 kW. Měnič má přibližné výkonové ztráty 457 W a požadovaný průtok chladicího vzduchu 130 m³/hod. Krytí IP20 je určeno pro montáž ve vnitřním prostředí rozvaděče.
