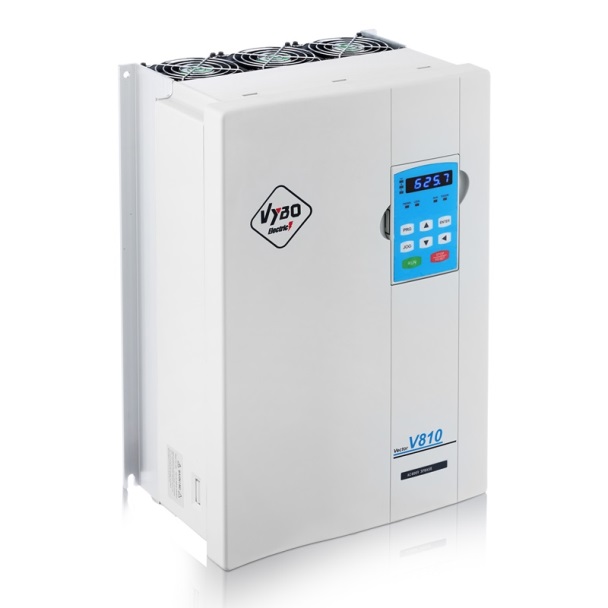

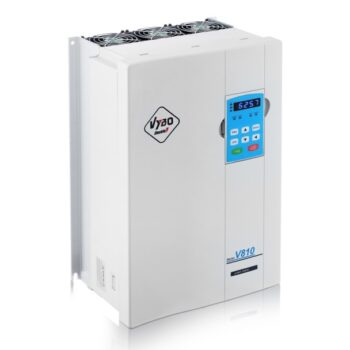

Frekvenční měnič 37kW V810-4T0370

Dlouhý popis produktu

Frekvenční měnič V810-4T0370 pro pohony 37 kW s důrazem na kontrolu procesu, integraci a přesné řízení

V810-4T0370 je frekvenční měnič pro třífázové napájení 400 V a elektromotor s výkonem 37 kW. Tento model je určen pro provozy, kde už pohon pracuje jako nosná součást technologického celku a kde se očekává stabilní výkon, přesná reakce na řídicí signály a dobrá návaznost jednotlivých pracovních kroků. V této výkonové třídě bývá důležité nejen plynulé nastavení frekvence, ale i schopnost udržet technologii přehlednou při rozběhu, při změně zatížení i při zastavení.

Model V810-4T0370 se přirozeně hodí do dopravníků, čerpacích systémů, ventilačních sestav, míchacích uzlů, homogenizačních procesů, filtračních technologií, dávkovacích stanic, balicích a plnicích linek, třídicích systémů, navíjecích a odvíjecích mechanismů, procesních PID sestav i do pomocných výrobních uzlů, kde se požaduje spolehlivý a přesně řízený chod. Právě spojení výkonu, systémové připravenosti a bohaté funkční výbavy dělá z tohoto modelu zajímavé řešení pro náročnější průmyslový provoz.

Vstupy, výstupy a funkce pro lepší dohled nad technologií

Silnou stránkou měniče je jeho připravenost na praktické začlenění do řízení. V810-4T0370 nabízí 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulsní vstup. Digitální vstupy je možné řešit v logice PNP nebo NPN, což zjednodušuje zapojení v různých typech rozvaděčů a řídicích schémat. K dispozici jsou i 2 analogové vstupy, z toho FIV pro 0 až 10 V a FIC pro 0 až 10 V, 0 až 20 mA nebo 4 až 20 mA.

Na výstupu jsou připraveny 2 analogové výstupy FOV a FOC, jeden programovatelný výstup s otevřeným kolektorem a dvě reléové větve. Důležitou součástí výbavy je i PID regulátor, který pomáhá při procesně řízeném systému uzavřené smyčky, a AVR, který podporuje konstantní výstupní napětí při změně napájení. K tomu se přidává JOG režim, časové řízení a jednoduchá PLC funkce s podporou až 16 přednastavených rychlostí. Výsledkem je měnič, který dává technologii lepší přehled, více možností nastavení a přehlednější provoz.

Řízení pohonu s prostorem pro přesné doladění

Model podporuje V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. To vytváří široký prostor pro volbu způsobu řízení podle charakteru zátěže, dynamiky zařízení a požadované přesnosti. U aplikací, kde se mění zatížení nebo kde je důležitá vyšší úroveň kontroly nad pohonem, jde o velmi praktickou výhodu.

Digitální nastavení frekvence s rozlišením 0,01 Hz umožňuje jemné doladění provozu. Nosná frekvence pracuje v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. Měnič zároveň nabízí lineární rampu i rampu typu S-křivka, přičemž k dispozici jsou čtyři skupiny časů zrychlení a zpomalení. Praktický význam má i zvýšení krouticího momentu pomocí auto-boostu nebo manuálního nastavení. V praxi to pomáhá snižovat mechanické rázy, zlepšovat kulturu chodu a lépe přizpůsobit chování pohonu reálnému provozu.

Volitelná zabudovaná brzdná jednotka pro jistější zpomalení

U modelu V810-4T0370 je důležitou výhodou volitelná zabudovaná brzdná jednotka. To je praktické v technologiích, kde má být zastavení přesnější, doběh kratší nebo má další pracovní krok navazovat až po spolehlivém ukončení pohybu. Pro tento typ je určen brzdný odpor s výkonem 2500 W a hodnotou 16 Ω. Brzdný moment je uveden jako 125 % při 10 % ED.

Měnič podporuje i DC brzdění s nastavitelnou frekvencí, dobou a úrovní proudu při brzdění. Takové řešení má význam u dopravníků, dávkovacích uzlů, balicích operací, při navíjení a odvíjení i v procesech, kde se vyžaduje přesná návaznost mezi jednotlivými kroky technologie. Volitelná brzdná jednotka tak rozšiřuje možnosti přizpůsobení měniče konkrétním provozním požadavkům.

Komunikace a rozšíření pro modernější řízení

Model patří do velikosti B a je připraven na širší systémové nasazení. K dispozici je port CN4 pro připojení PROFIBUS karty nebo PG karty. Právě možnost použít PROFIBUS kartu patří mezi hlavní výhody série V810, protože pomáhá při integraci měniče do automatizovaných linek, nadřazeného řízení a technologií, kde je důležitá přehledná komunikace a dobrá propojenost jednotlivých prvků systému.

Součástí výbavy je i MODBUS RTU a rozhraní RS485. Port pro PG karty rozšiřuje možnosti tam, kde se vyžaduje vyšší přesnost nebo zpětná vazba z pohonu. Výsledkem je měnič, který podporuje maximální optimalizaci integrace a lépe zapadá do moderního průmyslového řízení.

Rozměry, výkonové údaje a ochrana pro průmyslové osazení

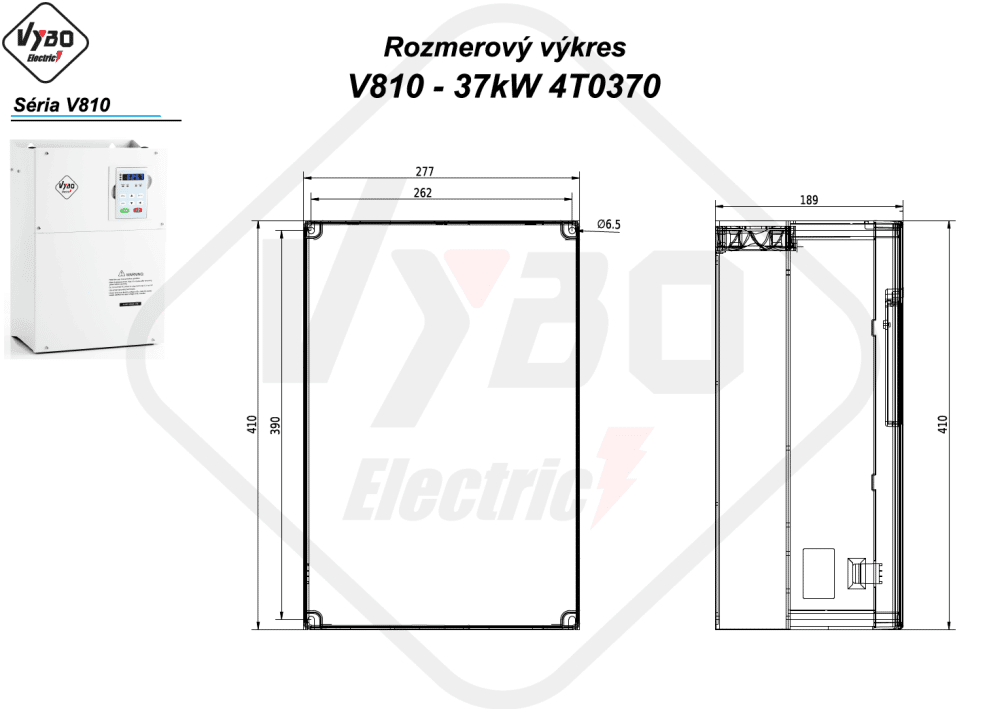

Model má rozměry 277 × 410 × 189 mm. Instalační rozměr je 262 × 390 mm a montážní otvor Ø6,5. Takové provedení je vhodné pro osazení do rozvaděče nebo technologické skříně, kde je potřeba spojit přehledné zapojení s dobrým využitím prostoru. Při návrhu se doporučuje vertikální montáž a dobré proudění vzduchu.

V810-4T0370 má jmenovitý výstupní výkon 37 kW, maximální vstupní proud 76 A a jmenovitý výstupní proud 75 A. Pro napájení se uvádí doporučený průřez vodiče 3 × 25 mm² a doporučené jištění 100 A. Hmotnost brutto je 10 kg. Měnič sleduje zkrat motoru při zapnutí, ztrátu výstupní fáze, nadměrný proud, přepětí, podpětí, přehřátí a přetížení. K dispozici je i vstup pro PTC tepelnou ochranu motoru a bezpečnostní funkce STO, při které měnič při aktivaci nedodává do motoru energii.

Měnič 37 kW pro technologie, které očekávají výkon, flexibilitu a přesné řízení

Frekvenční měnič V810-4T0370 spojuje jmenovitý výstupní proud 75 A, volitelnou zabudovanou brzdnou jednotku, připravenost na PROFIBUS kartu nebo PG kartu, bohatou funkční výbavu a rozměry vhodné pro průmyslové osazení. Je to řešení pro provozy, které od pohonu očekávají přesné řízení, dobrou integraci a stabilní chod při každodenním zatížení.
