Frekvenční měnič 0,75kW V810-4T0007

Dlouhý popis produktu

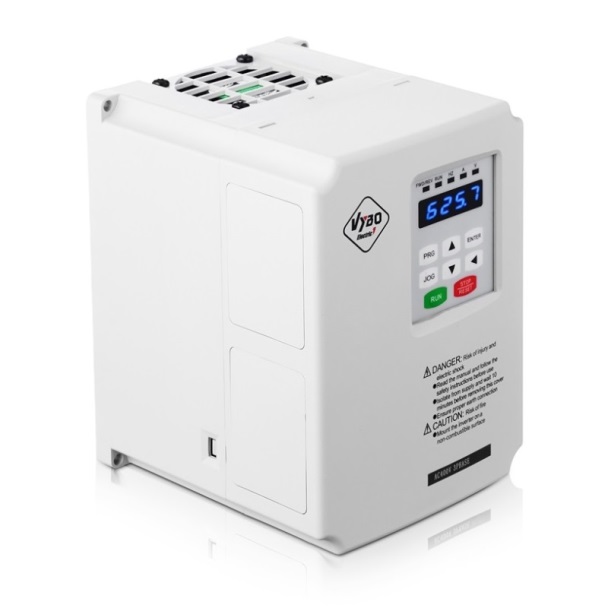

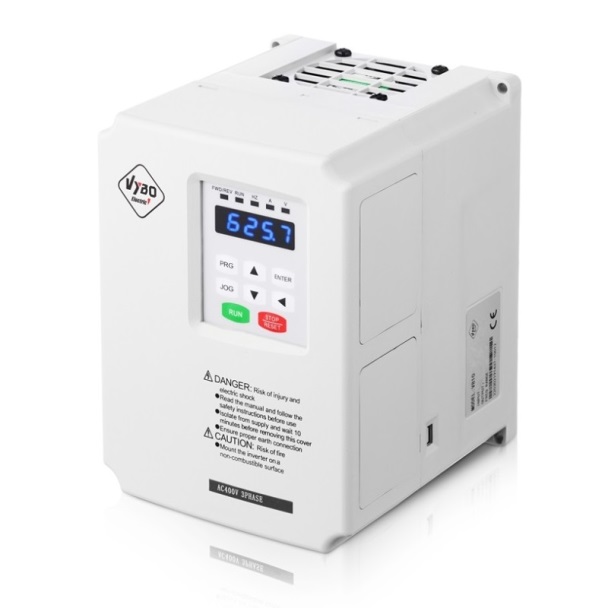

Frekvenční měnič V810-4T0007 pro přesný chod menšího 400 V pohonu

V810-4T0007 je frekvenční měnič určený pro třífázové napájení 400 V a elektromotor s výkonem 0,75 kW. Jde o kompaktní model série V810, který je vhodný tam, kde se očekává kultivovaný rozběh, stabilní regulace otáček a spolehlivý chod bez zbytečně složitého nastavování. U menších pohonů bývá právě kvalita řízení rozhodující. Technologie potřebuje přesnou odezvu, klidné přechody mezi stavy a jistotu, že měnič bude dlouhodobě fungovat přehledně a předvídatelně.

Výhodou tohoto modelu je, že i při kompaktních rozměrech nabízí funkce, které mají reálný přínos v každodenním provozu. Nejde jen o regulaci frekvence. Důležitá je i možnost jemného doladění chodu, praktická signálová výbava, zabudovaná brzdná jednotka a ochranné funkce, které pomáhají udržet pohon i technologii ve stabilním režimu. Právě proto je model V810-4T0007 zajímavý pro provozy, které chtějí kompaktní 400 V řešení s dobrou technickou výbavou.

Plynulé řízení a jemné doladění frekvence

Model V810-4T0007 podporuje V/F řízení a SFVC vektorové řízení s otevřenou smyčkou. To dává prostor pro volbu způsobu řízení podle charakteru zátěže a podle požadované stability během chodu. Digitální nastavení frekvence s rozlišením 0,01 Hz umožňuje jemné korekce, což je důležité u zařízení, kde se vyžaduje plynulý pohyb a rovnoměrná reakce na změnu pracovního režimu.

Nosná frekvence pracuje v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. Měnič zároveň podporuje lineární rampu i rampu typu S-křivka, přičemž k dispozici jsou čtyři skupiny časů zrychlení a zpomalení. V praxi to znamená, že náběh i doběh pohonu lze přizpůsobit konkrétní technologii tak, aby byl chod klidnější a mechanické namáhání nižší. Praktický význam má i funkce zvýšení krouticího momentu pomocí auto-boostu nebo manuálního nastavení.

Výhody série V810 v každodenním nasazení

Tento model těží ze silných stránek série V810, mezi které patří vysoká kvalita řízení, bohatá funkční výbava a důraz na spolehlivý provoz. Velký přínos má zabudovaný PID regulátor, který usnadňuje procesní řízení v uzavřené smyčce. To pomáhá tam, kde je potřeba udržovat stabilní hodnotu procesu a eliminovat zbytečné kolísání.

Další důležitou funkcí je automatická regulace napětí AVR, která pomáhá udržet konstantní výstupní napětí při změně napájení. Měnič nabízí i JOG režim, časové řízení a jednoduchou PLC funkci s podporou až 16 přednastavených rychlostí. V praxi to znamená širší možnosti nastavení pro technologie, kde se během dne opakuje více pracovních režimů a kde má pohon reagovat vždy stejně přehledně.

Signálová výbava, která zjednodušuje zapojení

V810-4T0007 nabízí 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulsní vstup. Digitální vstupy je možné řešit v logice PNP nebo NPN, což zjednodušuje začlenění měniče do různých řídicích schémat. K dispozici jsou i 2 analogové vstupy. Vstup FIV pracuje v rozsahu 0 až 10 V a vstup FIC podporuje 0 až 10 V nebo 0 až 20 mA, případně 4 až 20 mA.

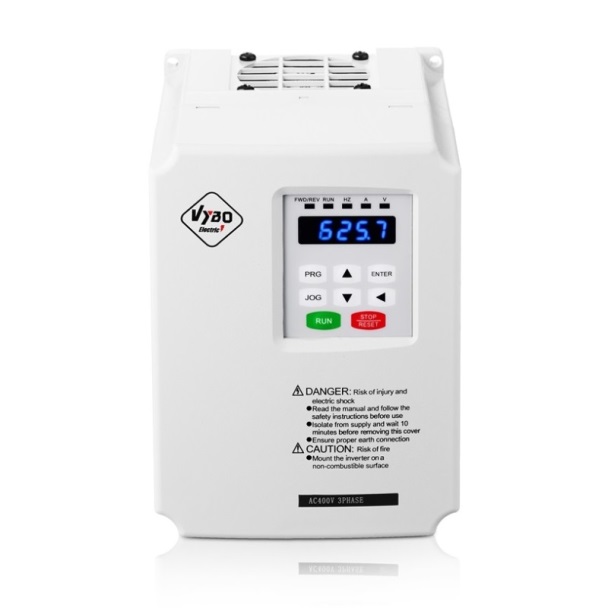

Na výstupu jsou připraveny 2 analogové výstupy FOV a FOC, jeden programovatelný výstup s otevřeným kolektorem a dvě reléové větve. Součástí výbavy je i RS485 komunikace a LED displej pro zobrazení parametrů. To vše přináší lepší zpětnou vazbu, jednodušší propojení s technologií a větší jistotu při nastavování i kontrole provozu.

Brzdění a ochrana pro jistější pracovní cyklus

Velmi praktickou výhodou modelu V810-4T0007 je standardně zabudovaná brzdná jednotka. Pro tento typ je určen brzdný odpor s výkonem 150 W a hodnotou 300 Ω. Brzdný moment je uveden jako 125 % při 10 % ED. Takové řešení pomáhá lépe zvládat zpomalení a dává větší kontrolu nad doběhem pohonu, což je výhodné u technologií s častějšími změnami pracovního stavu.

Měnič podporuje i DC brzdění s nastavitelnou frekvencí brzdění, dobou brzdění a hodnotou proudu při brzdění. Ochranná výbava sleduje zkrat motoru při zapnutí, ztrátu výstupní fáze, nadměrný proud, přepětí, podpětí, přehřátí a přetížení. K dispozici je i vstup pro PTC tepelnou ochranu motoru. Tyto funkce pomáhají chránit měnič i motor a snižují riziko zbytečných odstávek.

Kompaktní rozměry a jasný technický základ

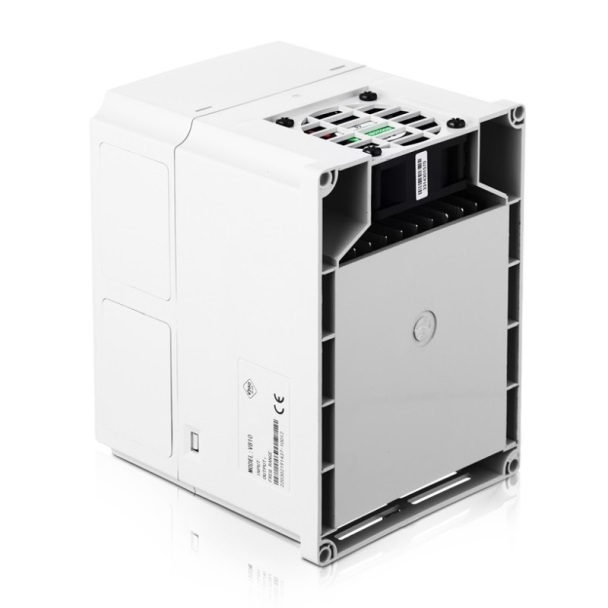

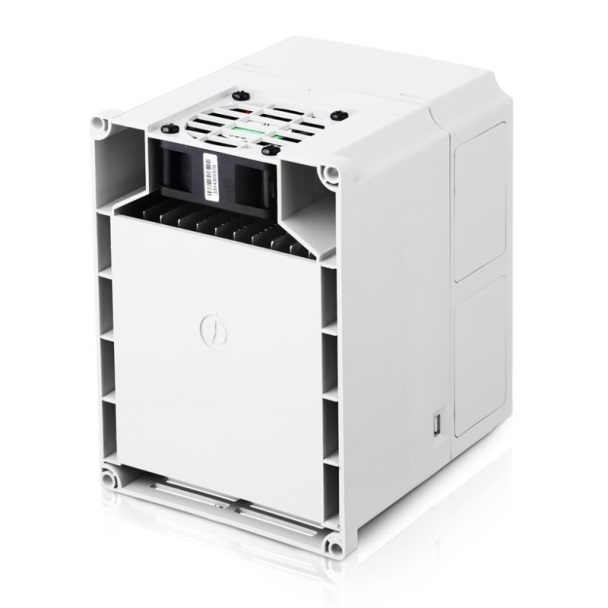

Model patří do velikosti A1 a má rozměry 125 × 170 × 140 mm. Instalační rozměr je 117 × 160 mm a montážní otvor Ø5. Takové provedení usnadňuje osazení do menších rozvaděčů, kde je důležité hospodárně využít prostor a zároveň zachovat přehledné zapojení. Při návrhu se doporučuje vertikální montáž a dobré proudění vzduchu pro stabilní tepelný režim.

V810-4T0007 má jmenovitý výstupní výkon 0,75 kW, maximální vstupní proud 3,8 A a jmenovitý výstupní proud 2,5 A. Pro napájení se uvádí doporučený průřez vodiče 3 × 1,5 mm² a doporučené jištění 6 A. Hmotnost brutto je 1,6 kg. Tyto údaje potvrzují, že jde o kompaktní 400 V měnič s velmi dobrým technickým základem pro menší průmyslové pohony.

Spolehlivé řešení pro malé 400 V aplikace

Frekvenční měnič V810-4T0007 spojuje přesné řízení, kompaktní rozměry, jmenovitý výstupní proud 2,5 A, zabudovanou brzdnou jednotku a praktickou výbavu vstupů a výstupů. Přirozeně se uplatní v menších dopravnících, ventilátorech, čerpadlech, dávkovacích zařízeních, míchadlech, laboratorních technologiích, balicích modulech, třídicích prvcích i v dalších aplikacích, kde má být chod pohonu přesný, plynulý a spolehlivý během celého pracovního cyklu.
