Frekvenční měnič 45kW V810-4T0450

Dlouhý popis produktu

Frekvenční měnič V810-4T0450 pro pohony 45 kW s důrazem na procesní stabilitu, přesné řízení a rozšiřitelnost

V810-4T0450 je frekvenční měnič pro třífázové napájení 400 V a elektromotor s výkonem 45 kW. Tento model patří do kategorie, kde se od pohonu očekává víc než jen plynulé nastavení otáček. Důležitá je stabilita při rozběhu, dobrá reakce na změnu zatížení, spolehlivý chod během delšího provozu a přesné chování při přechodových stavech. Právě proto je série V810 vhodná do technologií, kde má pohon přímý vliv na kvalitu procesu, návaznost výrobních kroků a provozní jistotu.

Model V810-4T0450 se přirozeně uplatní v dopravníkových trasách, čerpacích a filtračních okruzích, ventilačních sestavách, míchacích a homogenizačních uzlech, dávkovacích stanicích, balicích a plnicích linkách, navíjecích a odvíjecích mechanismech, třídicích systémech, procesních PID aplikacích i v dalších průmyslových řešeních, kde se vyžaduje stabilní výkon a přehledné řízení pohonu.

Rozměry a konstrukční řešení pro průmyslové osazení

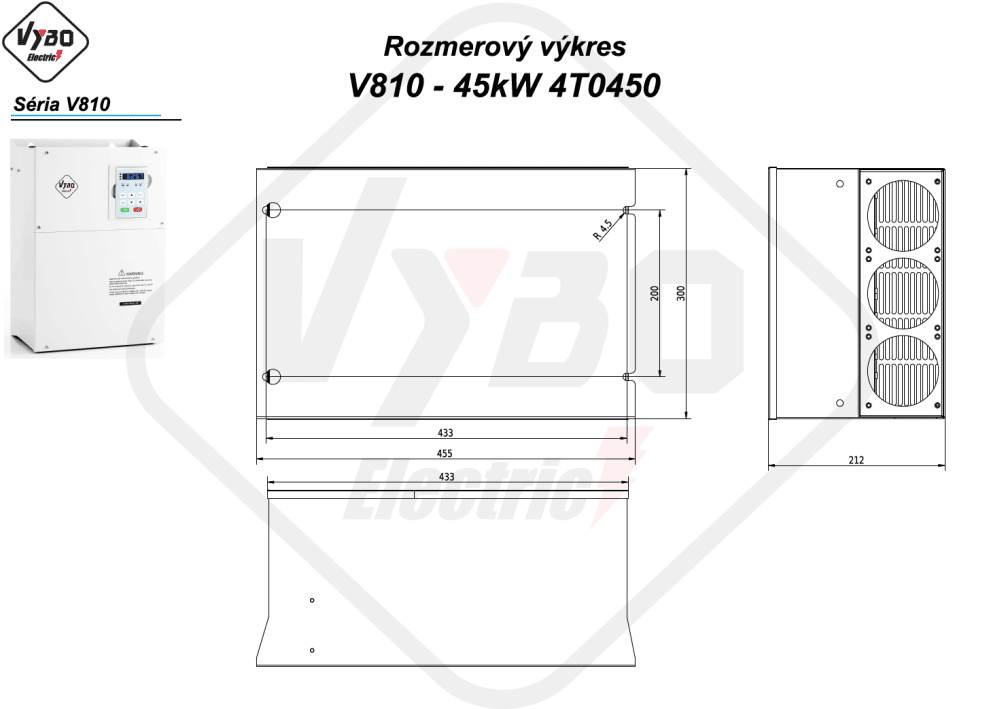

Model patří do velikosti C a jeho vnější rozměry jsou 300 × 433 × 455 × 212 mm. Instalační rozměr je 200 × 433 mm a montážní otvor Ø9. Takové provedení je vhodné pro montáž na stěnu nebo do rozvaděče, kde je důležité spojit výkonovou rezervu s přehledným zapojením a dobrým využitím prostoru. Při návrhu se doporučuje vertikální osazení a dostatečné proudění vzduchu, aby byl zachován stabilní tepelný režim zařízení.

V810-4T0450 má jmenovitý výstupní výkon 45 kW, maximální vstupní proud 90 A a jmenovitý výstupní proud 90 A. Pro napájení se uvádí doporučený průřez vodiče 3 × 25 mm² a doporučené jištění 100 A. Hmotnost brutto je 17 kg. Z pohledu projektování jde o měnič připravený na seriózní průmyslové nasazení s důrazem na výkon i spolehlivost.

Komunikace a rozšíření jako silná stránka série V810

U modelu 4T0450 je velkou výhodou jeho připravenost na systémové začlenění. K dispozici je port CN4 pro připojení PROFIBUS karty nebo PG karty. Právě možnost využívat PROFIBUS karty patří mezi hlavní výhody série V810, protože pomáhá při integraci měniče do automatizovaných linek, nadřazeného řízení a technologických celků s vyššími nároky na komunikaci.

Součástí výbavy je i MODBUS RTU a rozhraní RS485. Port pro PG karty rozšiřuje možnosti tam, kde je potřebná přesnější zpětná vazba nebo vyšší úroveň kontroly nad pohonem. Výsledkem je řešení, které podporuje maximální optimalizaci integrace a lépe zapadá do moderní průmyslové automatizace.

Brzdění pod kontrolou při náročnějším pracovním cyklu

U výkonu 45 kW má velký význam i způsob zpomalení. Model V810-4T0450 umožňuje zvolit volitelnou zabudovanou brzdnou jednotku, což je praktické v technologiích, kde má být doběh přesnější a další pracovní krok má navazovat bez zbytečných odchylek. Pro tento typ je určen brzdný odpor s výkonem 3700 W a hodnotou 12,6 Ω. Brzdný moment je uveden jako 125 % při 10 % ED.

Měnič podporuje i DC brzdění s nastavitelnou frekvencí, dobou a úrovní proudu při brzdění. To pomáhá při přesnějším zastavení dopravníků, při dávkování, při navíjení a odvíjení i v procesech, kde se jednotlivé kroky musí opakovat s dobrou přesností. Právě možnost volby brzdné jednotky zvyšuje flexibilitu měniče při návrhu technologie.

Řízení pohonu s prostorem pro jemné doladění

Měnič podporuje V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. Taková kombinace vytváří široký prostor pro nastavení podle charakteru zátěže, dynamiky zařízení a požadované přesnosti. U technologických uzlů, kde se zatížení mění nebo kde je důležitá vyšší úroveň kontroly nad motorem, jde o velmi praktickou výhodu.

Digitální nastavení frekvence s rozlišením 0,01 Hz umožňuje jemné doladění provozu. Nosná frekvence pracuje v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. K dispozici je lineární rampa i rampa typu S-křivka, přičemž měnič nabízí čtyři skupiny časů zrychlení a zpomalení. Význam má i zvýšení krouticího momentu pomocí auto-boostu nebo manuálního nastavení.

Vstupy, výstupy a funkce pro lepší dohled nad procesem

V810-4T0450 nabízí 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulsní vstup. Digitální vstupy je možné řešit v logice PNP nebo NPN. K dispozici jsou i 2 analogové vstupy, z toho FIV pro 0 až 10 V a FIC pro 0 až 10 V, 0 až 20 mA nebo 4 až 20 mA. Na výstupu jsou připraveny 2 analogové výstupy FOV a FOC, jeden programovatelný výstup s otevřeným kolektorem a dvě reléové větve.

Důležitou součástí výbavy je i PID regulátor, AVR, JOG režim, časové řízení a jednoduchá PLC funkce s podporou až 16 přednastavených rychlostí. Tato sestava pomáhá držet technologii pod kontrolou, zlepšuje opakovatelnost pracovních kroků a usnadňuje začlenění měniče do procesně řízených aplikací.

Ochrana a provozní jistota

Z pohledu ochrany sleduje měnič zkrat motoru při zapnutí, ztrátu výstupní fáze, nadměrný proud, přepětí, podpětí, přehřátí a přetížení. K dispozici je i vstup pro PTC tepelnou ochranu motoru a bezpečnostní funkce STO, při které měnič při aktivaci nedodává do motoru energii. Tyto funkce pomáhají snižovat riziko neplánovaných odstávek a podporují stabilnější chod celé pohonové větve.

Měnič 45 kW pro technologie, které potřebují výkon i flexibilitu

Frekvenční měnič V810-4T0450 spojuje jmenovitý výstupní proud 90 A, volitelnou zabudovanou brzdnou jednotku, připravenost na PROFIBUS kartu nebo PG kartu a bohatou funkční výbavu série V810. Je to řešení pro provozy, které od pohonu očekávají přesné řízení, dobrou integraci a spolehlivý výkon v každodenní průmyslové praxi.
