Typ: A550 Plus 4T0004, 0,4 kW
| Všeobecná data | |
| Typ | A550 Plus 4T0004 |
| Velikost | 2A |
| Elektrická data | |
| Jmenovitý výkon | 0,4 kW |
| Maximální vstupní proud | 3 A |
| Jmenovitý výstupní proud | 1,2 A |
| Doporučený výkon motoru | 0,4 kW |
| Napájecí napětí 50/60 Hz | 3 x 400 V |
| Výstupní napětí | 0 – 400 V |
| Výstupní frekvence | 0 – 999 Hz |
| Doporučený jistič | 6 A |
| Ostatní data | |
| Průřez napěťového kabelu | 3 x 2,5 mm² |
| Približné výkonové ztráty | 30 W |
| Požadovaný průtok chladicího vzduchu | 35 m³/hod |
| Indukčnost AC reaktoru | 14 mH |
| Indukčnost DC reaktoru | 4,5 mH |
| Utahovací moment | 1,2 až 1,5 Nm |
| Data brzdové jednotky | |
| Výkon rezistoru | – kW |
| Hodnota odporu | – |
| Brzdová jednotka | – |
| Doporučený výkon | – kW |
Dlouhý popis produktu
Kompaktní 400 V měnič pro plynulé řízení menších pohonů

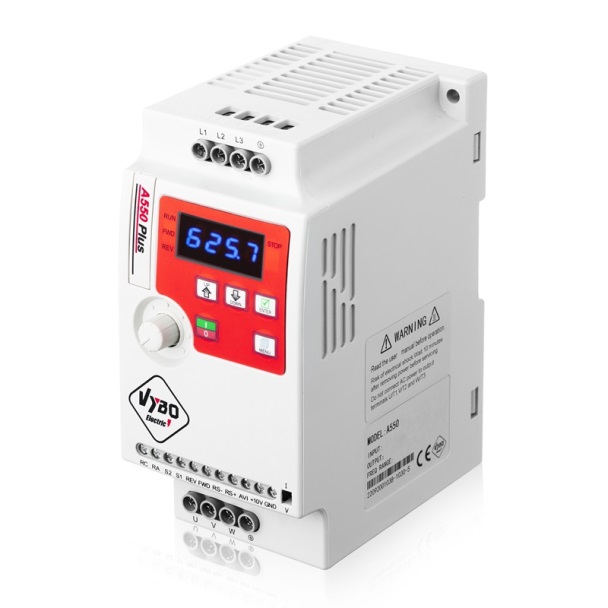

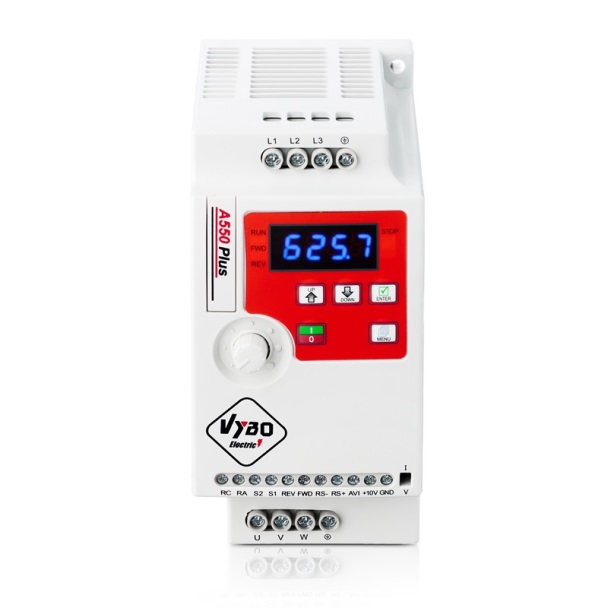

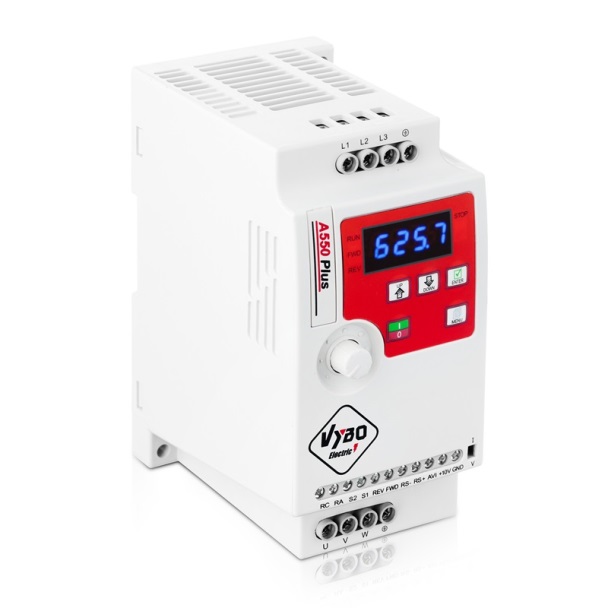

VYBO Electric A550 Plus 4T0004 je frekvenční měnič určený pro napájení 3 x 400 V AC s třífázovým výstupem 3 x 0 – 400 V AC. Jmenovitý výkon 0,4 kW předurčuje tento model pro technologie, kde je důležité plynulé nastavení otáček, stabilní rozběh a přesné přizpůsobení chodu elektromotoru konkrétnímu procesu. Výstupní frekvence dosahuje rozsahu 0 – 999 Hz a měnič pracuje s přetížitelností 150 % / 60 s.
Funkční výbava pro řízení technologie i automatizaci
Série A550 Plus v tomto provedení nabízí V/F řízení, PID regulaci, PLC inteligentní funkci, JOG režim, možnost nastavení pevných rychlostí, změnu směru otáčení přes externí vstup a integrovanou komunikaci MODBUS RTU. K dispozici je 1 analogový vstup, 4 digitální vstupy, 1 reléový výstup, +10 V výstup a vstup pro PTC. Výbava podporuje také funkce související s řízením tlaku a ochranou provozu, včetně režimu spánku, detekce chodu na sucho a sledování vysokého nebo nízkého tlaku.
Vhodný pro jemné procesy, pomocné pohony i menší průmyslové celky
Model A550 Plus 4T0004 se přirozeně uplatní u malých ventilátorů, odsávacích jednotek, dávkovacích mechanismů, míchadel, podávacích zařízení, oběhových čerpadel, filtračních okruhů, laboratorních technologií, chladicích sestav, balicích pracovišť, dopravníků s lehčím zatížením, servisních zařízení i pomocných pohonů ve výrobě. Velmi dobře zapadne tam, kde je potřeba udržet plynulý chod, omezit rázové zatížení při startu a přesně doladit rychlost podle požadavků procesu.
Kompaktní rozměry a jednoduchá montáž do rozvaděče

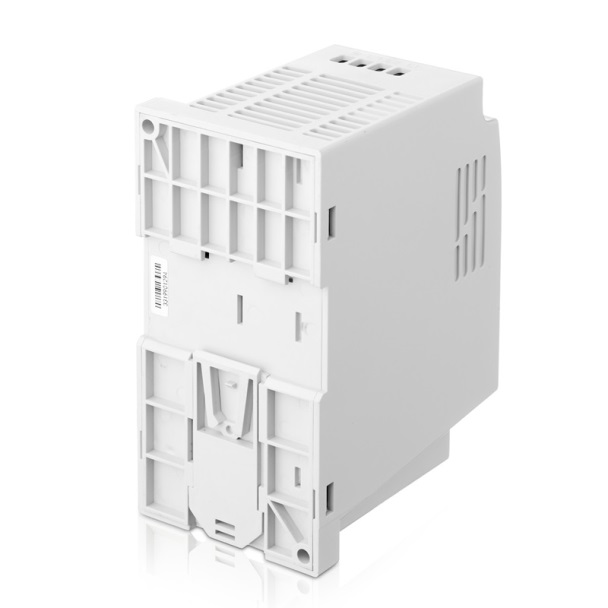

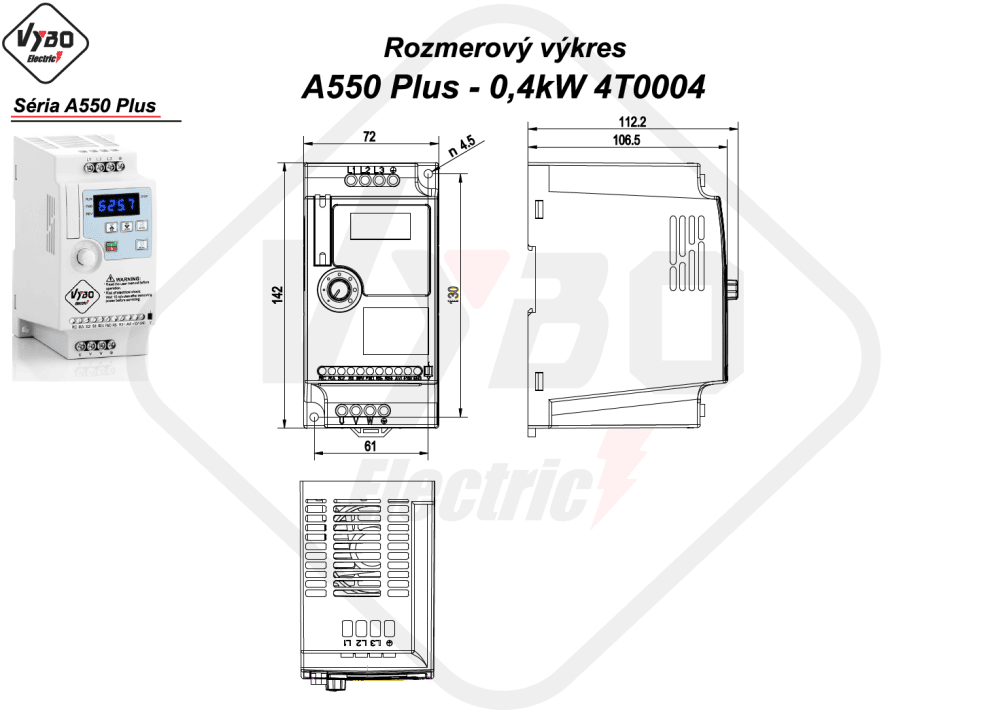

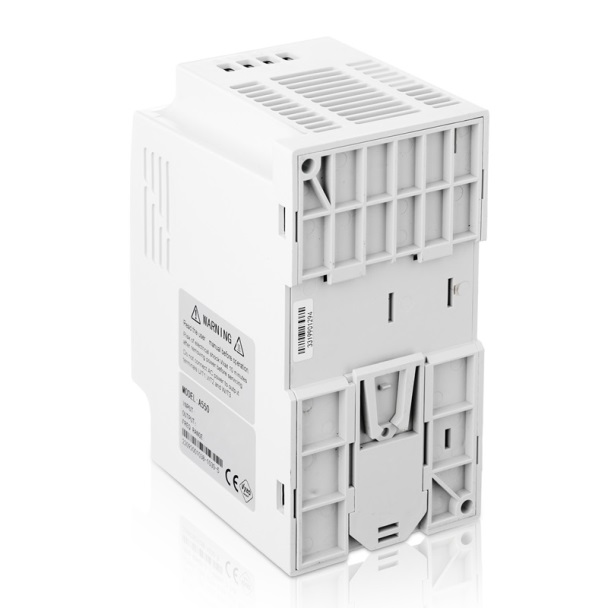

Provedení velikosti 2A s rozměry 72 x 142 x 112,2 mm pomáhá při návrhu menších rozvaděčů a technologických skříní. Tento frekvenční měnič je určen do vnitřního prostředí s krytím IP20 a podporuje montáž na stěnu i na DIN lištu 35 mm. Pro stabilní provoz je důležité zachovat vhodné odvětrání, protože přibližné výkonové ztráty dosahují 30 W a požadovaný průtok chladicího vzduchu je 35 m³/hod.
Technické provedení pro spolehlivý návrh pohonu
Model má maximální vstupní proud 3 A, jmenovitý výstupní proud 1,2 A a doporučený výkon motoru 0,4 kW. Doporučený jistič je 6 A, průřez napájecího kabelu 3 x 2,5 mm² a indukčnost AC reaktoru 14 mH. Tento model nemá integrovanou brzdnou jednotku. Komunikační rozhraní RS485 MODBUS RTU a možnost připojení externího panelu rozšiřují možnosti ovládání i integrace do existující technologie.
