Frekvenční měnič 800kW V810-4T8000

Dlouhý popis produktu

Frekvenční měnič V810-4T8000 pro pohony 800 kW s vysokou flexibilitou řízení

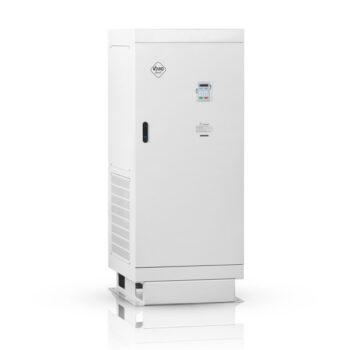

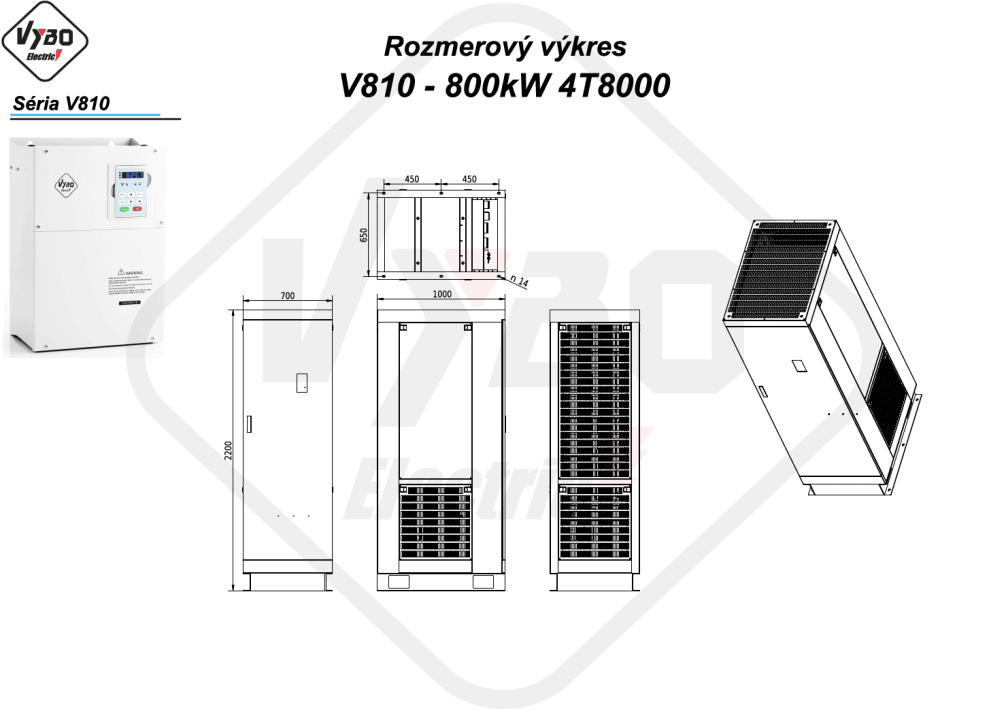

Frekvenční měnič V810-4T8000 je určen pro třífázové napájení 3 x 400 V a pro elektromotory s výkonem 800 kW. Tento model patří do velikosti F a je řešen jako samostatně stojící kovová skříň s rozměry 700 x 2200 x 1000 mm a s instalačním rozměrem 650 x 900 x Φ14. Jmenovitý výstupní proud dosahuje 1380 A a maximální vstupní proud 1460 A. Měniče nad 250 kW mají vestavěnou DC tlumivku, která pomáhá zlepšit účiník. U výkonu 800 kW jde o řešení připravené pro velké technologie, kde je vedle výkonu důležitá i vysoká variabilita řízení a jednoduché začlenění do existující logiky provozu.

U tohoto modelu vyniká zejména to, jak široce lze nastavit způsob ovládání. V průmyslové praxi nebývá každá technologie řízena stejně. Někde je hlavním prvkem panel, jinde řídicí svorky, jinde sériová komunikace, někde se pracuje s analogovým zadáním a jinde s impulzním signálem nebo s PID logikou. V810-4T8000 je v tomto směru velmi otevřený a dává prostor pro řešení, které se přizpůsobí systému, ne naopak. To je u vysokovýkonných projektů mimořádně důležité, protože změna řídicí koncepce bývá nákladná a časově náročná.

Přesně řízený výkon série V810

Model podporuje V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. Díky tomu je možné volit od jednoduššího způsobu řízení až po režim, který přináší vyšší přesnost rychlosti a lepší odezvu při měnícím se zatížení. Právě u pohonů 800 kW má uzavřená smyčka velký význam všude tam, kde se sleduje stabilní pracovní bod, rovnoměrný tok procesu a klidné chování pohonu při změnách mechanického odporu.

V režimech SFVC a CLVC podporuje měnič frekvenční rozsah 0 až 300 Hz. Ve V/F režimu pracuje v rozsahu 0 až 3200 Hz. Digitální nastavení frekvence má rozlišení 0,01 Hz. Nosná frekvence se pohybuje v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. K dispozici je i automatické ladění parametrů motoru. V praxi to pomáhá získat lepší naladění na konkrétní mechaniku a stabilnější chování při reálném zatížení.

Široký výběr příkazových kanálů a zdrojů frekvence

Zajímavostí modelu V810-4T8000 je velká flexibilita při volbě způsobu ovládání. Kanál spouštěcích příkazů lze volit podle panelu, řídicích terminálů nebo sériové komunikace. Zdroj frekvence je možné vybírat z více řešení. K dispozici je digitální nastavení, analogové napětí, analogový proud, impulz, sériový port, svorka X8, PID i další možnosti přepínání. Pomocný zdroj frekvence podporuje mikro nastavení a frekvenční syntetizátor. Taková flexibilita má velkou hodnotu u technologií, kde se během projektu nebo během provozu mění způsob řízení a kde je potřeba zachovat otevřené možnosti bez zbytečných kompromisů.

Právě proto je tento model zajímavý pro rozsáhlé čerpací systémy, velké ventilátorové soustavy, kompresorové technologie, navíjecí a odvíjecí procesy, dopravníkové tratě, míchací a homogenizační uzly, extruzní zařízení i další velké průmyslové celky. Všude tam může měnič pracovat jako pevný výkonový základ, který se současně umí přizpůsobit logice řízení celého provozu.

Komunikace, karta a signálová vrstva

MODBUS RTU je zabudovaný standard. Jako opce jsou podporovány PROFIBUS-DP a CanOpen. Řídicí deska obsahuje port pro PROFIBUS kartu nebo PG kartu. K dispozici je 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulzní vstup do 50 kHz. Digitální svorky je možné volit v režimu PNP nebo NPN. Analogová část zahrnuje 2 analogové vstupy, z nichž jeden podporuje 0 až 10 V a druhý 0 až 10 V nebo 0 až 20 mA, případně 4 až 20 mA. Výstupy zahrnují 2 analogové výstupy, 2 reléové výstupy a 1 programovatelný výstup s otevřeným kolektorem. Měnič je připraven i na doplnění vstupních a výstupních karet, což pomáhá u projektů s individuální logikou řízení.

Port pro PG kartu umožňuje použití enkodéru nebo resolveru. To je důležité tam, kde se pracuje se zpětnou vazbou a kde má pohon reagovat s vyšší přesností. Ve spojení s podporou komunikačních karet vzniká řešení, které je dobře připravené na velké průmyslové projekty s nárokem na přesnou integraci a moderní automatizaci.

Brzdová jednotka, ochrany a provozní spolehlivost

U modelu V810-4T8000 se používá externí brzdná jednotka. Pro tento výkon je určen brzdný odpor 20000*4 W s hodnotou 2,5*4 Ω a s brzdným momentem 125 % při 10 % ED. Měnič nabízí i DC brzdění, PID regulátor, automatickou regulaci napětí AVR, rychlé omezení proudu, omezení krouticího momentu v režimu CLVC a implementaci až 16 přednastavených rychlostí pomocí jednoduché PLC funkce. Nechybí vstup pro PTC, PTO nebo TK ochranu motoru a bezpečnostní funkce STO.

Ochranný režim pokrývá zkrat motoru při zapnutí, ztrátu výstupní fáze, nadproud, přepětí, podpětí, přehřátí a přetížení. Model je určen pro vnitřní instalaci při teplotě okolí od -10 °C do 40 °C, při relativní vlhkosti do 95 % bez kondenzace a při nadmořské výšce do 1000 m n. m. bez snížení výkonu. Frekvenční měnič V810-4T8000 tak představuje řešení pro pohony 800 kW, kde musí být výkon nejen vysoký, ale i flexibilně řiditelný, dobře komunikující a připravený na náročný průmyslový provoz.
