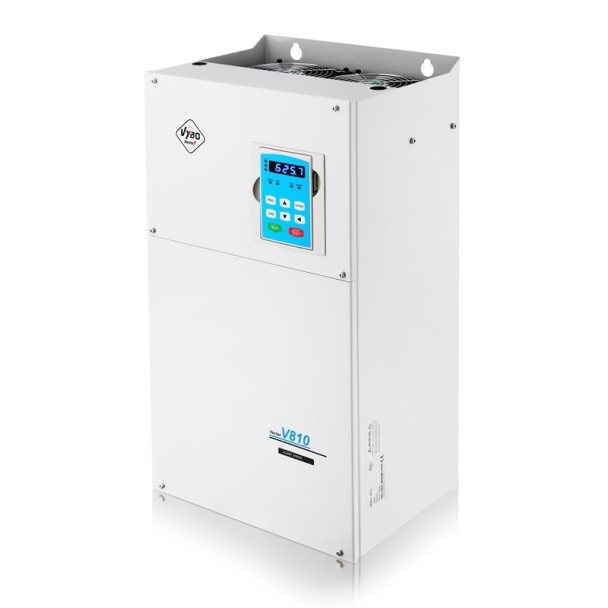

Frekvenční měnič 355kW V810-4T3550

Dlouhý popis produktu

Frekvenční měnič V810-4T3550 pro pohony 355 kW v přesně řízených průmyslových systémech

Frekvenční měnič V810-4T3550 je určen pro třífázové napájení 3 x 400 V a pro řízení elektromotorů s výkonem 355 kW. Tento model pracuje s jmenovitým výstupním proudem 640 A, maximálním vstupním proudem 620 A, doporučeným průřezem napájení 4x(3×185) mm2 a doporučenými pojistkami 800 A. Hmotnost zařízení je 196 kg. Model se dodává v provedení E1 bez DC tlumivky nebo E2 s DC tlumivkou. Obě provedení vycházejí ze stejné řídicí platformy a jsou určena pro náročné průmyslové nasazení.

U výkonu 355 kW už bývá měnič přirozenou součástí většího technologického celku. Nejde pouze o samotné řízení otáček, ale i o to, jak spolehlivě zařízení komunikuje se systémem, jak přesně reaguje na příkazy a jak stabilně udrží chod při dlouhodobém zatížení. Právě zde má V810-4T3550 silné místo. Je připraven pracovat v provozech, kde se od měniče očekává vysoká míra řízení, bohatá výbava a čisté zapojení do automatizace bez zbytečných kompromisů.

Řízení, které dává procesu jistotu

Tento model podporuje V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. Taková kombinace dává velký prostor pro nastavení měniče podle charakteru mechaniky i podle požadované přesnosti regulace. U uzavřené smyčky je důležité zejména to, že systém může pracovat s přesnější zpětnou vazbou a se stabilnějším držením rychlosti i při kolísání zatížení. To je podstatné v procesech, kde musí být výsledek opakovatelný a kde i menší nepřesnost znamená zásah do kvality výroby.

V režimech SFVC a CLVC podporuje měnič frekvenční rozsah 0 až 300 Hz. Ve V/F režimu je k dispozici rozsah 0 až 3200 Hz. Digitální nastavení frekvence má rozlišení 0,01 Hz. Nosná frekvence pracuje v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. K dispozici je i automatické ladění parametrů motoru, což pomáhá přizpůsobit řízení konkrétnímu motoru a reálnému chování pohonu v technologii. Takové možnosti mají význam všude tam, kde se pohon stává přímo součástí přesného výrobního rytmu.

Model V810-4T3550 se proto přirozeně uplatní v linkách s koordinovaným pohybem, v rozsáhlých ventilátorových a čerpacích systémech, v těžkých dopravníkových celcích, ve zpracovatelských zařízeních, při navíjení a odvíjení materiálu, v extruzních technologiích, při míchání, homogenizaci, dávkování, kompresi i v dalších procesech, kde rozhoduje stabilita, přesnost a dlouhodobá spolehlivost řízení.

Komunikační připravenost pro moderní automatizaci

Jednou z hlavních předností série V810 je vysoká úroveň připravenosti na integraci. Také u modelu V810-4T3550 je standardem MODBUS RTU. Jako opce jsou dostupné PROFIBUS-DP a CanOpen. Řídicí deska obsahuje port pro PROFIBUS kartu nebo PG kartu, což je důležité u řešení, kde se požaduje přesná komunikace, zpětná vazba a spolehlivé napojení na nadřazený systém. Právě možnost používat PROFIBUS karty patří mezi praktické výhody této série v průmyslových projektech s vyššími nároky na řízení.

Základní I/O výbava je dostatečně široká pro většinu náročných aplikací. Měnič nabízí 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulzní vstup do 50 kHz. Digitální svorky umožňují volbu PNP nebo NPN. Pro analogové řízení jsou připraveny 2 analogové vstupy. Jeden podporuje 0 až 10 V a druhý 0 až 10 V nebo 0 až 20 mA, případně 4 až 20 mA. Výstupní část zahrnuje 2 analogové výstupy, 2 reléové výstupy a 1 programovatelný výstup s otevřeným kolektorem. K dispozici je i port pro PG karty s podporou enkodéru nebo resolveru. Důležitá je také možnost doplňovat vstupní a výstupní karty podle potřeb konkrétního projektu, což zlepšuje flexibilitu při návrhu technologie.

Stabilita při brzdění a jistota při přechodových stavech

U modelu V810-4T3550 se používá externí brzdná jednotka. Pro tento výkon je určen brzdný odpor 17000*2 W s hodnotou 2,5*2 Ω a s brzdným momentem 125 % při 10 % ED. Externí brzdná jednotka je důležitým prvkem všude tam, kde se systém pravidelně zpomaluje, kde se pracuje s dynamickými změnami rychlosti nebo kde je přesný doběh součástí kvality výrobního procesu. U vysokovýkonných pohonů nejde pouze o zvládnutí špičky při rozběhu, ale i o kultivované chování během celého cyklu. Právě v těchto stavech má správně navržené brzdění velký význam.

Měnič je vybaven i funkcemi, které podporují stabilní a přehledný chod. K dispozici je DC brzdění, zabudovaný PID regulátor, automatická regulace napětí AVR, rychlé omezení proudu a omezení krouticího momentu v režimu CLVC. Implementováno může být až 16 přednastavených rychlostí přes jednoduchou PLC funkci. Nechybí vstup pro PTC, PTO nebo TK tepelnou ochranu motoru ani bezpečnostní funkce STO, při které měnič po aktivaci nedodává do motoru energii.

Spolehlivý základ pro dlouhodobé průmyslové nasazení

Ochranný režim pokrývá zkrat motoru při zapnutí, ztrátu výstupní fáze, nadproud, přepětí, podpětí, přehřátí a přetížení. V G režimu měnič zvládá 60 s při 150 % jmenovitého proudu a 3 s při 180 % jmenovitého proudu, což přináší důležitou rezervu při krátkodobě náročnějších stavech. Model je určen pro vnitřní instalaci, při teplotě okolí od -10 °C do 40 °C, při relativní vlhkosti do 95 % bez kondenzace a při nadmořské výšce do 1000 m n. m. bez snížení výkonu.

Frekvenční měnič V810-4T3550 je proto vhodný pro projekty, kde se spojuje vysoký výkon, přesné vektorové řízení, rozšiřitelná komunikace a maximální kvalita integrace do moderního průmyslového systému. Jde o řešení pro provozy, které potřebují mít pohon 355 kW pod stabilní kontrolou během celého provozu, nejen v jednom pracovním bodě.
