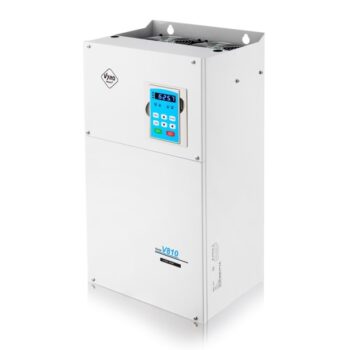

Frekvenční měnič 250kW V810-4T2500

Dlouhý popis produktu

Frekvenční měnič V810-4T2500 pro pohony 250 kW s důrazem na kontrolovaný chod

Frekvenční měnič V810-4T2500 je řešení pro trojfázové napájení 3 x 400 V a pro pohony s výkonem 250 kW. V této výkonové třídě bývá rozhodující nejen samotné řízení otáček, ale i to, jak se technologie chová při rozběhu, při zpomalování a při přechodu mezi jednotlivými režimy. Tento model patří do velikosti D, má jmenovitý výstupní proud 470 A, maximální vstupní proud 460 A, doporučený průřez napájení 2x(3×185) mm2 a doporučené pojistky 630 A. Hmotnost zařízení je 97 kg. Kovová skříň má rozměry 533 x 800 x 860 x 335 mm a montážní rozměr 400 x 836 x Φ11. Instalace je určena na stěnu nebo do rozvaděče.

Když záleží i na doběhu a nejen na rozběhu

U velkých pohonů bývá často kritický právě moment, kdy má systém zpomalit přesně, klidně a bez nestability. V810-4T2500 proto zaujme zejména tím, že je připraven na dynamické pracovní cykly a na řízení, kde se výkon posuzuje podle celého průběhu procesu. Pro tento model se používá externí brzdná jednotka. Přiřazený brzdný odpor má hodnotu 22000 W a 2,5 Ω, přičemž brzdný moment je uveden 125 % při 10 % ED. Takové řešení pomáhá tam, kde je potřebný kontrolovaný doběh, opakované zpomalování nebo přesnější zvládnutí přechodových stavů.

Význam to má v provozech, kde se mění zatížení v čase, kde proces nesmí kolísat a kde se od pohonu očekává přehledná odezva i při složitějších pracovních cyklech. Měnič přirozeně zapadá do technologií s velkými dopravníky, u těžkých čerpacích systémů, u kompresorových stanic, v míchacích a homogenizačních uzlech, u extruzních zařízení, při navíjení a odvíjení materiálu, při drcení a třídění, u ventilátorových sestav i u technologických mechanismů, kde se klade důraz na stabilní rytmus výroby. V takových aplikacích je důležitý nejen výkon, ale i kultura chodu.

Řízení bez zbytečných kompromisů

Model V810-4T2500 nabízí V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. Díky tomu je možné nastavit měnič podle konkrétního charakteru pohonu a podle požadované přesnosti regulace. Vektorové řízení s uzavřenou smyčkou je přínosem tam, kde se vyžaduje velmi přesné držení rychlosti, stabilní reakce při změně zatížení a lepší kontrola chování motoru v celém pracovním rozsahu.

V režimech SFVC a CLVC podporuje měnič frekvenci 0 až 300 Hz. Ve V/F režimu je k dispozici rozsah 0 až 3200 Hz. Digitální nastavení frekvence pracuje s rozlišením 0,01 Hz. Nosná frekvence je v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. Důležitá je také schopnost systému pracovat s automatickým laděním motoru, s podporou PG karty pro enkodér nebo s řešením přes resolver. To dává prostor pro přesnější nastavení pohonu bez zbytečných kompromisů v kvalitě řízení.

Automatizace, komunikace a rozšiřitelnost

V810-4T2500 je připraven na integraci do moderní průmyslové automatizace. Standardně je k dispozici MODBUS RTU. Jako opce jsou podporovány PROFIBUS-DP a CanOpen. Řídicí deska obsahuje port pro PROFIBUS kartu nebo PG kartu, což pomáhá při projektech, kde je komunikace součástí klíčové architektury řízení. Právě možnost používat komunikační a doplňkové karty je jednou z hlavních výhod série V810 a pomáhá dosáhnout maximální optimalizace integrace.

Z pohledu vstupů a výstupů nabízí měnič 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulzní vstup do 50 kHz. Všechny digitální svorky umožňují volbu PNP nebo NPN. Analogová část zahrnuje 2 analogové vstupy. Jeden pracuje s rozsahem 0 až 10 V a druhý podporuje 0 až 10 V nebo 0 až 20 mA, případně 4 až 20 mA. Výstupní výbava obsahuje 2 analogové výstupy, 2 reléové výstupy a 1 programovatelný výstup s otevřeným kolektorem. U složitějších projektů je důležitá také možnost doplňovat vstupní a výstupní karty podle konkrétní potřeby technologie.

Ochranné funkce a provozní jistota

Model V810-4T2500 je vybaven funkcemi, které zvyšují stabilitu provozu i ochranu celého systému. K dispozici je DC brzdění, zabudovaný PID regulátor, automatická regulace napětí AVR, rychlé omezení proudu a omezení krouticího momentu v režimu CLVC. Měnič podporuje také implementaci až 16 přednastavených rychlostí přes jednoduchou PLC funkci. Nechybí vstup pro PTC, PTO nebo TK tepelnou ochranu motoru ani bezpečnostní funkce STO, při které měnič po aktivaci nedodává do motoru energii.

Ochranný režim pokrývá zkrat motoru při zapnutí, ztrátu výstupní fáze, nadproud, přepětí, podpětí, přehřátí a přetížení. Měnič je určen pro vnitřní instalaci, při teplotě okolí od -10 °C do 40 °C, při relativní vlhkosti do 95 % bez kondenzace a při nadmořské výšce do 1000 m n. m. bez snížení výkonu. Při správně navržené instalaci představuje V810-4T2500 spolehlivý základ pro výkonné pohony, kde je důležitá plynulost procesu, přesnost řízení a vysoká úroveň technické připravenosti.
