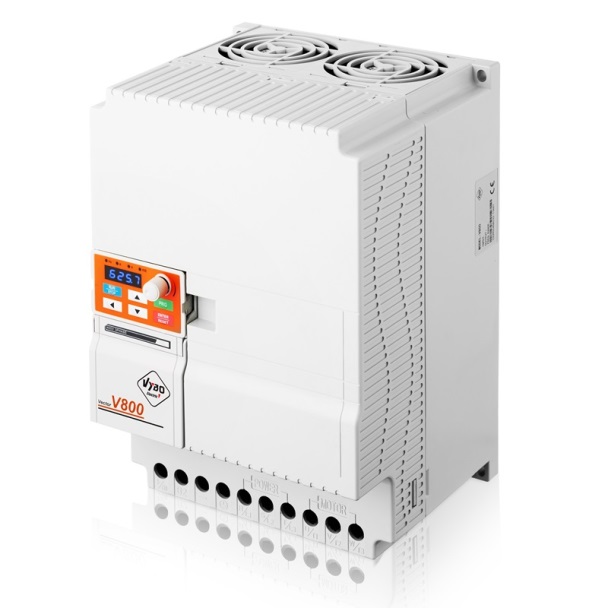

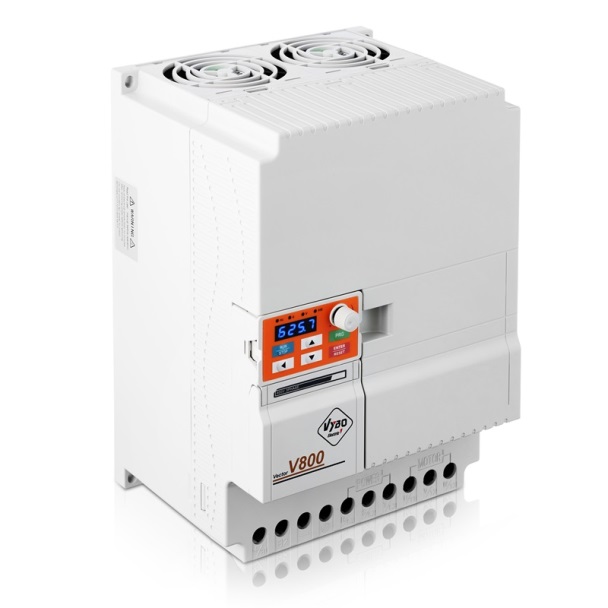

Frekvenční měnič 22kW V800-4T0220

Dlouhý popis produktu

Řízení pohonu jako součást stabilního procesu

VYBO Electric V800 4T0220 je frekvenční měnič určený pro technologické celky, ve kterých je elektromotor součástí širšího pracovního procesu a jeho regulace má přímý dopad na plynulost, přesnost i provozní jistotu. Jmenovitý výkon 22 kW, napájení 3 x 400 V / 50–60 Hz a výstup 3 x 0–400 V AC vytvářejí spolehlivý základ pro zařízení, kde je kladen důraz na přesné vedení pohonu, stabilní reakci na změnu pracovního bodu a čistou integraci do automatizovaného systému.

Model disponuje jmenovitým výstupním proudem 45 A a maximálním vstupním proudem 46 A. Tyto hodnoty spolu s doporučeným výkonem motoru 22 kW zařazují měnič do kategorie řešení, která mají bez problémů zvládat každodenní průmyslový provoz, opakované pracovní cykly i přechodové změny zatížení. Profesionální série V800 je zaměřena právě na takové použití: nejde pouze o změnu frekvence, ale o řízení, které podporuje celkovou stabilitu technologie.

Integrované vektorové řízení pro přesnější průběh provozu

Klíčovou vlastností modelu V800 4T0220 je integrované vektorové řízení. K dispozici je V/F skalární řízení i SVC vektorové řízení s otevřenou smyčkou. Při V/F řízení je výstupní frekvence 0 – 3200 Hz. Při SVC vektorovém řízení s otevřenou smyčkou je výstupní frekvence 0 – 320 Hz.

Vektorové řízení pomáhá udržet stabilnější rychlost, klidnější rozběhy a lepší reakci motoru při změně zatížení. Série V800 přitom pracuje s lineární rampou, S-křivkou, automatickým zvýšením krouticího momentu, omezením proudu a dalšími funkcemi, které přispívají k přesnějšímu a vyrovnanějšímu chodu zařízení. U procesních aplikací je právě tato kombinace velmi důležitá, protože snižuje riziko nežádoucích výkyvů a podporuje provozní disciplínu.

Funkční výbava, která usnadňuje návrh technologie

Jednou z výrazných předností série V800 je pokročilá optimalizace integrace. U modelu 4T0220 to znamená, že měnič spojuje v jednom zařízení výkonové řízení, komunikaci i procesní funkce. K dispozici je integrovaný MODBUS RTU, EMC filtr, +10 V výstup, vstup pro PTC ochranu elektromotoru, PLC inteligentní funkce, funkce Emergency STOP (EMS) a možnost připojení externího panelu. Potvrzena je i změna směru otáčení přes externí vstup.

Model zároveň nabízí PID regulaci s detekcí chodu nasucho, režimem spánku a detekcí vysokého nebo nízkého tlaku. Tato kombinace rozšiřuje využití měniče v aplikacích, kde se reguluje průtok, tlak, chod čerpadla nebo chování technologického okruhu. Měnič se tak může stát aktivní součástí procesu a nejen samostatnou výkonovou jednotkou. Právě to zvyšuje jeho praktickou hodnotu v reálných průmyslových podmínkách.

Integrovaná brzdná jednotka pro procesy s požadavkem na přesný doběh

Model V800 4T0220 využívá integrovanou brzdnou jednotku, což je důležité všude tam, kde se pracuje s častějším zastavováním, opakovanými změnami rytmu nebo požadavkem na předvídatelnější zpomalení. Parametry brzdné jednotky zahrnují výkon rezistoru 1,3 kW, hodnotu odporu 25 Ω a doporučený výkon 22 kW. Takové řešení pomáhá zlepšit kontrolu nad doběhem a podporuje stabilnější pracovní cyklus zařízení.

U procesních aplikací je správně zvládnuté brzdění často stejně důležité jako rozběh. Má-li technologie fungovat opakovatelně a přesně, měnič musí zvládat nejen akceleraci, ale i řízené zpomalení. Integrovaná brzdná jednotka proto představuje praktickou výhodu, která zvyšuje použitelnost modelu v širším rozsahu provozů.

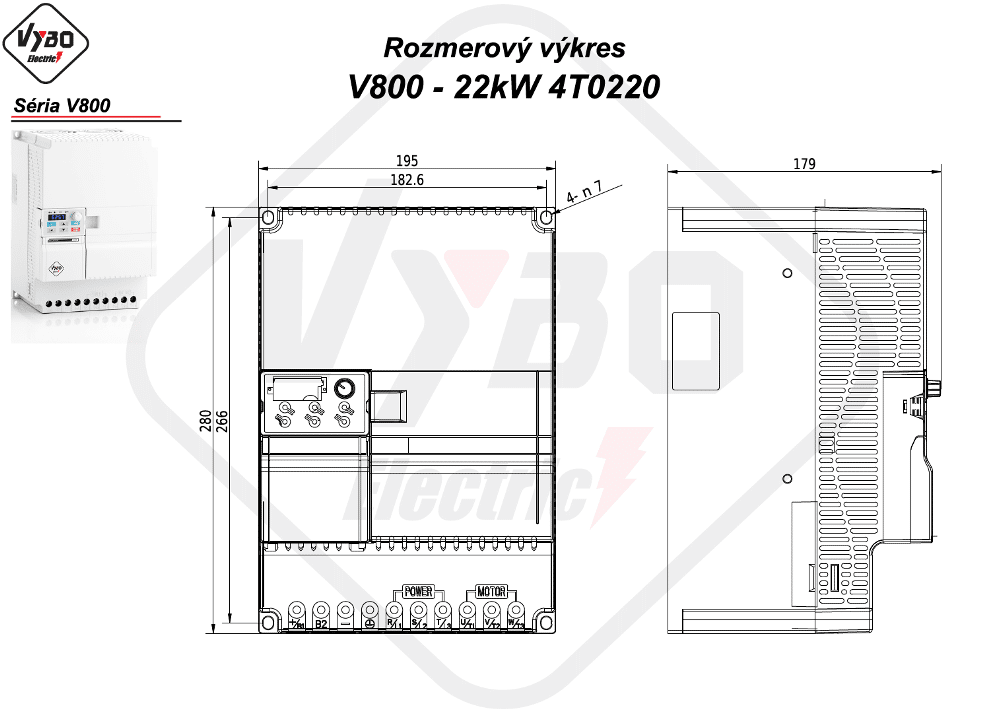

Velikost D a elektroinstalační údaje pro profesionální montáž

Model patří do velikosti D. Doporučený průřez napájecího kabelu je 10 mm² a doporučený jistič 50 A. Přibližné výkonové ztráty dosahují 0,61 kW, požadovaný průtok chladicího vzduchu 103 m³/hod, indukčnost AC reaktoru 0,35 mH a indukčnost DC reaktoru 0,052 mH. Utahovací moment je 2 až 2,5 Nm a krytí IP20 je určeno pro montáž ve vnitřním prostředí.

Přetížitelnost dosahuje 120 % / 60 s v režimu P a 150 % / 60 s v režimu G, což je důležitý faktor u aplikací s dynamickým zatížením. Při korektní montáži, vhodném chlazení a dobře navržené kabeláži dokáže model pracovat velmi stabilně a zároveň si zachovává přehledný servisní i provozní charakter. To je přesně typ vlastnosti, který se od profesionálního průmyslového měniče očekává.

Aplikace, kde rozhoduje přesnost i procesní logika

V800 4T0220 se hodí pro čerpací technologie, tlakové systémy, ventilátorové sestavy, vzduchotechniku, odsávací zařízení, dávkovací procesy, míchací linky, oběhové systémy, filtrační moduly, balicí provozy i samostatné technologické uzly, kde má motor vliv na stabilitu procesu. Jde o model, který nespojuje jen výkon 22 kW s průmyslovým řízením, ale zároveň přináší výbavu, která podporuje přesný a dobře zvládnutý provozní režim.
