Frekvenční měnič 1100kW V810-4T11000

Dlouhý popis produktu

Frekvenční měnič V810-4T11000 pro pohony 1100 kW s důrazem na přesnost řízení a systémovou integraci

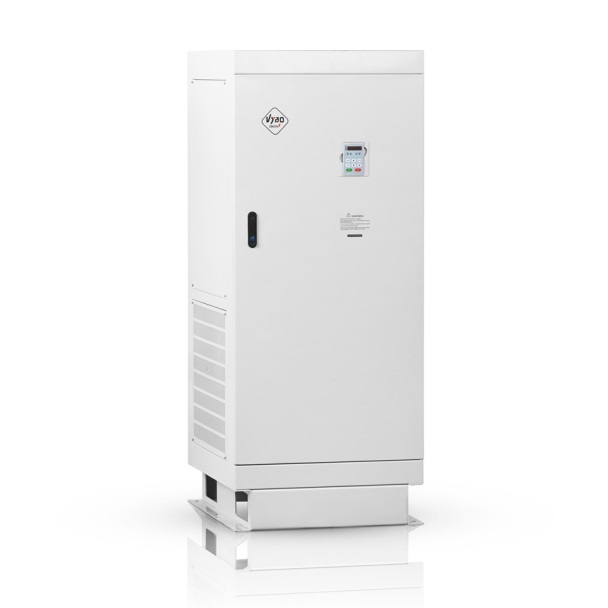

Frekvenční měnič V810-4T11000 je určen pro třífázové napájení 3 x 400 V a pro elektromotory s výkonem 1100 kW. Tento model patří do velikosti F a je řešen jako samostatně stojící kovová skříň s rozměry 700 x 2200 x 1000 mm a s instalačním rozměrem 650 x 900 x Φ14. Jmenovitý výstupní proud dosahuje 1920 A a maximální vstupní proud 1890 A. Měniče nad 250 kW mají vestavěnou DC tlumivku, která pomáhá zlepšit účiník. Už z těchto parametrů je zřejmé, že jde o řešení pro rozsáhlé průmyslové technologie, kde je důležitý nejen samotný výkon, ale i kvalita řízení, stabilita elektrické části a spolehlivé začlenění do nadřazeného systému.

V této výkonové třídě bývá rozhodující, aby měnič uměl pracovat přesně i při vysokém zatížení, aby nevyžadoval zbytečné kompromisy při komunikaci a aby se dal začlenit do komplexního řízení bez omezení v signálové vrstvě. V810-4T11000 je připraven právě na takový typ nasazení. Je vhodný pro technologie, kde pohon nepracuje samostatně, ale jako součást většího systému, ve kterém se sleduje stabilita, plynulost a opakovatelnost procesu.

Přesná zpětná vazba a řízení pro náročné procesy

Model podporuje V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. Právě uzavřená smyčka je důležitá tam, kde se od pohonu očekává přesné držení rychlosti, klidná odezva při kolísání zatížení a lepší kontrola nad průběhem pracovního cyklu. V praxi je to důležité v zařízeních, kde se pracuje s velkou setrvačností, s dlouhými pracovními úseky nebo s procesy, při kterých každá odchylka ovlivňuje výsledek výroby.

V režimech SFVC a CLVC je k dispozici frekvenční rozsah 0 až 300 Hz. Ve V/F režimu pracuje měnič v rozsahu 0 až 3200 Hz. Digitální nastavení frekvence má rozlišení 0,01 Hz. Nosná frekvence se pohybuje v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. Měnič podporuje i automatické ladění parametrů motoru, což pomáhá lépe přizpůsobit řízení konkrétnímu motoru a jeho chování v reálných podmínkách. K dispozici je i port pro PG kartu, který umožňuje použít enkodér nebo resolver. To vytváří prostor pro přesnější zpětnou vazbu a detailnější nastavení celého pohonu.

Takové vlastnosti mají význam ve velkých čerpacích technologiích, ve ventilátorových systémech, v kompresorových sestavách, v dopravníkových trasách, při navíjení a odvíjení, v extruzních procesech, při míchání a homogenizaci i v dalších náročných průmyslových celcích. Všude tam pomáhá měnič udržet chod stabilní, přehledný a přesně přizpůsobený logice technologie.

Otevřená komunikace a vysoká připravenost na integraci

Jednou z hlavních výhod série V810 je připravenost na moderní automatizaci. U modelu V810-4T11000 je standardem MODBUS RTU. Jako opce jsou podporovány PROFIBUS-DP a CanOpen. Řídicí deska obsahuje port pro PROFIBUS kartu nebo PG kartu. Právě možnost využívat PROFIBUS karty je důležitá tam, kde je komunikace pevnou součástí projektu a kde se očekává spolehlivý přenos dat mezi měničem a nadřazeným řízením. Tato připravenost pomáhá u projektů, které vyžadují maximální optimalizaci integrace a čisté začlenění měniče do existující architektury.

Výbava vstupů a výstupů vytváří dobrý základ i pro složitější řídicí schémata. Měnič nabízí 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulzní vstup do 50 kHz. Všechny digitální svorky umožňují volbu PNP nebo NPN. K dispozici jsou 2 analogové vstupy, z nichž jeden podporuje 0 až 10 V a druhý 0 až 10 V nebo 0 až 20 mA, případně 4 až 20 mA. Výstupní část obsahuje 2 analogové výstupy, 2 reléové výstupy a 1 programovatelný výstup s otevřeným kolektorem. Měnič umožňuje i doplňování vstupních a výstupních karet, což je praktické u projektů s individuální logikou řízení a se specifickými požadavky na signálové propojení.

Brzdění, ochrana a stabilní chování v provozu

U modelu V810-4T11000 je možné pracovat s externí brzdnou jednotkou. U vysokovýkonných systémů má správně řešené brzdění velký význam pro klidné zpomalování, přesný doběh a stabilitu při změnách pracovního režimu. V technologiích, kde se přenáší velké množství energie a kde se pracuje s náročnými přechodovými stavy, je právě disciplína při brzdění jedním z důležitých parametrů celkové provozní jistoty.

Měnič je vybaven i DC brzděním, PID regulátorem, automatickou regulací napětí AVR, rychlým omezením proudu a omezením krouticího momentu v režimu CLVC. K dispozici je implementace až 16 přednastavených rychlostí přes jednoduchou PLC funkci. Nechybí vstup pro PTC, PTO nebo TK tepelnou ochranu motoru a bezpečnostní funkce STO, při které měnič po aktivaci nedodává do motoru energii. Ochranný režim pokrývá zkrat motoru při zapnutí, ztrátu výstupní fáze, nadproud, přepětí, podpětí, přehřátí i přetížení. Model je určen pro vnitřní instalaci při teplotě okolí od -10 °C do 40 °C, při relativní vlhkosti do 95 % bez kondenzace a při nadmořské výšce do 1000 m n. m. bez snížení výkonu.

Frekvenční měnič V810-4T11000 tak představuje řešení pro projekty, kde se spojuje velký výkon, přesné vektorové řízení, komunikace přes doplňkové karty a vysoká připravenost na náročnou průmyslovou integraci. Je vhodný pro provozy, které potřebují mít pohon 1100 kW pod stabilní kontrolou, s důrazem na přesnou odezvu, čistou komunikaci a dlouhodobou spolehlivost.
