Frekvenční měnič 1000kW V810-4T10000

Dlouhý popis produktu

Frekvenční měnič V810-4T10000 pro pohony 1000 kW s maximální variabilitou řízení a integrace

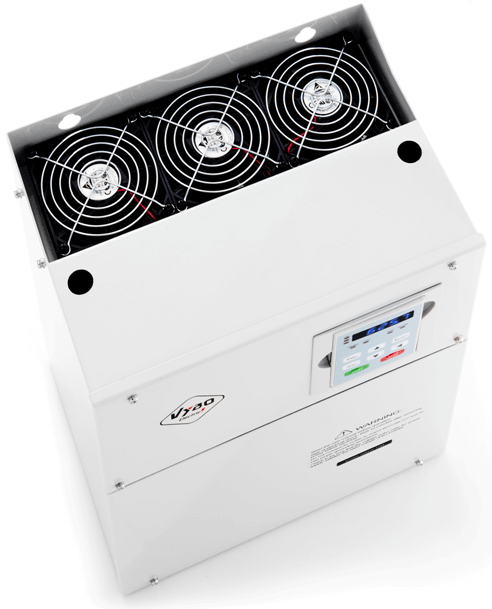

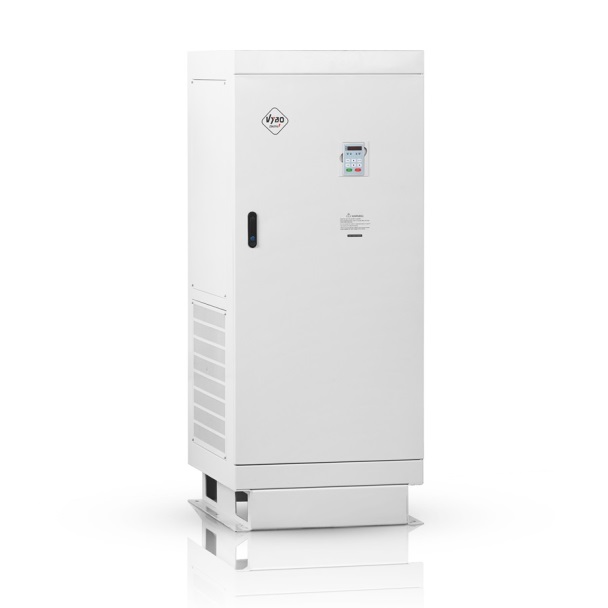

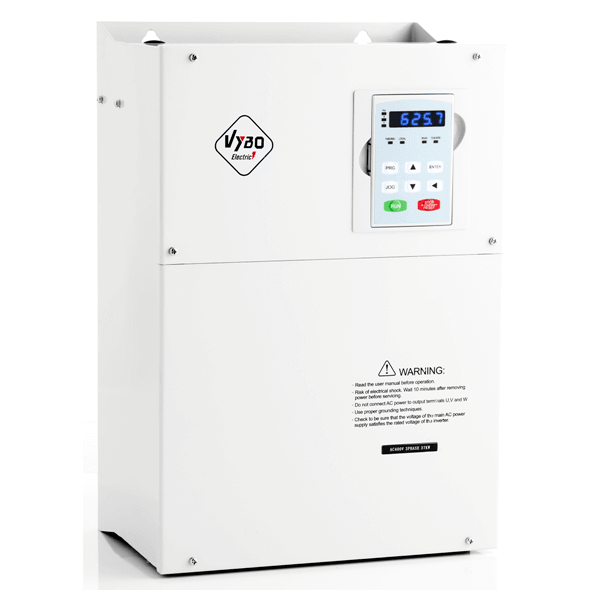

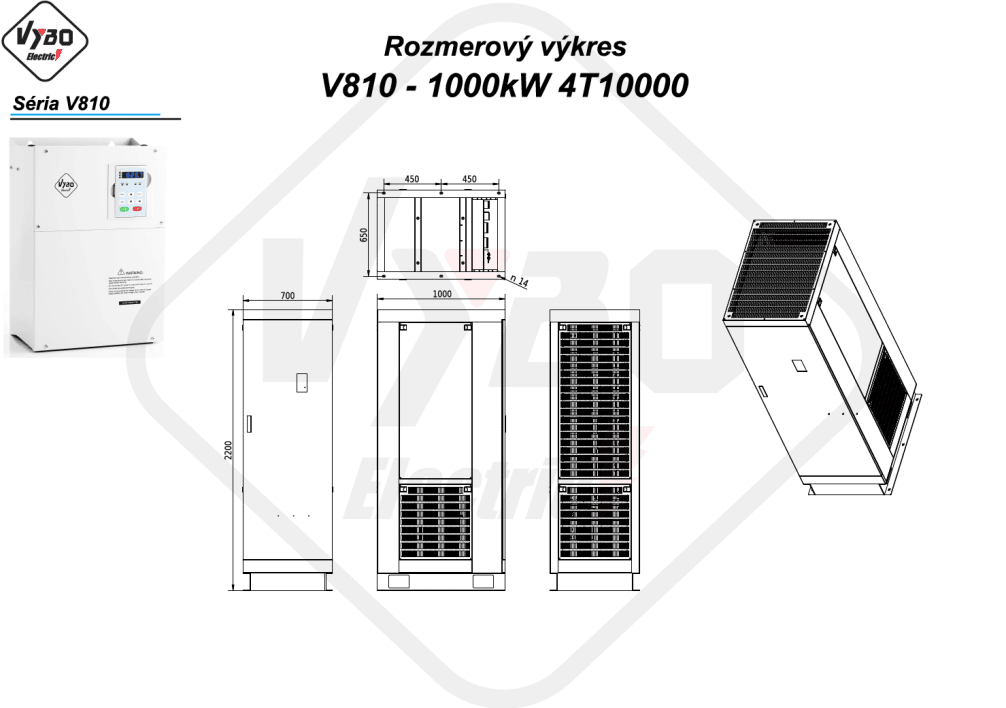

Frekvenční měnič V810-4T10000 je určen pro třífázové napájení 3 x 400 V a pro elektromotory s výkonem 1000 kW. Tento model patří do velikosti F a je řešen jako samostatně stojící kovová skříň s rozměry 700 x 2200 x 1000 mm a s instalačním rozměrem 650 x 900 x Φ14. Jmenovitý výstupní proud dosahuje 1720 A a maximální vstupní proud 1800 A. Měniče nad 250 kW mají vestavěnou DC tlumivku, která pomáhá zlepšit účiník. V megawattové třídě je to důležitý prvek pro elektrickou stabilitu i pro správné zapojení do výkonové infrastruktury provozu.

U výkonu 1000 kW bývá rozhodující, aby se měnič dal bez problémů zařadit do komplexní technologie s vlastní logikou řízení. Každý projekt může mít jiný způsob ovládání, jiný tok signálů a jinou architekturu komunikace. V810-4T10000 zaujme právě tím, že neuzavírá systém do jednoho způsobu použití. Naopak. Nabízí širokou flexibilitu v tom, odkud přijímá příkazy, jak je zadávána frekvence a jakým způsobem komunikuje s nadřazeným řízením. U velkých projektů je to rozhodující výhoda, protože snižuje tlak na kompromisy už ve fázi návrhu.

Model pro technologie s vlastní logikou řízení

Kanál spouštěcích příkazů lze volit podle panelu, řídicích terminálů nebo sériové komunikace. Zdroj frekvence je možné vybírat z více řešení, mezi která patří digitální nastavení, analogové napětí, analogový proud, impulz, sériový port, svorka X8, PID i další možnosti přepínání. Pomocný zdroj frekvence podporuje mikro nastavení a frekvenční syntetizátor. Taková výbava dává velký prostor všude tam, kde je řídicí strategie součástí samotného know-how provozu a kde se pohon musí přizpůsobit systému, ne systém pohonu.

V praxi to otevírá dveře pro velmi rozdílné technologie. Model může pracovat v rozsáhlých čerpacích stanicích, ve velkých ventilátorových systémech, v energeticky náročných kompresorových sestavách, při navíjení a odvíjení, v extruzních linkách, u velkých dopravníků, v míchacích technologiích, v homogenizačních procesech i v dalších průmyslových zařízeních, kde je megawattový výkon součástí koordinovaného celku. V každém takovém projektu hraje roli schopnost měniče zapadnout do konkrétního způsobu řízení bez zbytečných omezení.

Řízení výkonu od V/F až po uzavřenou smyčku

V810-4T10000 podporuje V/F skalární řízení, SFVC vektorové řízení s otevřenou smyčkou a CLVC vektorové řízení s uzavřenou smyčkou. Díky tomu je možné volit mezi jednodušším řízením a přesnějším vektorovým režimem podle toho, co si technologie vyžaduje. U uzavřené smyčky má systém lepší odezvu při změně zatížení, přesnější držení rychlosti a stabilnější chování při náročných přechodových stavech. To je důležité zejména u velkých výkonů, kde se každá nepřesnost přenáší do celé technologie.

V režimech SFVC a CLVC je k dispozici frekvenční rozsah 0 až 300 Hz. Ve V/F režimu pracuje měnič v rozsahu 0 až 3200 Hz. Digitální nastavení frekvence má rozlišení 0,01 Hz. Nosná frekvence se pohybuje v rozsahu 1 až 16 kHz a automaticky se nastavuje podle charakteristiky zatížení. Měnič podporuje i automatické ladění parametrů motoru. K dispozici je port pro PG kartu, který umožňuje použití enkodéru nebo resolveru. To pomáhá při přesnějším řízení a u aplikací, kde je zpětná vazba nezbytnou součástí provozu.

Komunikační karty a signálová výbava připravené na rozšíření

MODBUS RTU je zabudován ve standardu. Jako opce jsou podporovány PROFIBUS-DP a CanOpen. Řídicí deska obsahuje port pro PROFIBUS kartu nebo PG kartu. Právě možnost použít PROFIBUS karty a další rozšiřující řešení je důležitá při integraci do rozsáhlých průmyslových sítí. Model je připraven i na doplňování vstupních a výstupních karet, což pomáhá u projektů s individuálními požadavky na logiku řízení.

Základní výbava zahrnuje 8 digitálních vstupů, přičemž svorka X8 podporuje vysokorychlostní impulzní vstup do 50 kHz. Digitální svorky umožňují volbu PNP nebo NPN. K dispozici jsou 2 analogové vstupy, z nichž jeden podporuje 0 až 10 V a druhý 0 až 10 V nebo 0 až 20 mA, případně 4 až 20 mA. Výstupní část obsahuje 2 analogové výstupy, 2 reléové výstupy a 1 programovatelný výstup s otevřeným kolektorem. Taková výbava umožňuje vytvořit řešení, které je otevřené pro moderní automatizaci i pro individuální projektové požadavky.

Brzdová jednotka, ochranné funkce a spolehlivý provoz

U modelu V810-4T10000 se používá externí brzdná jednotka. Pro tento výkon je určen brzdný odpor 20000*5 W s hodnotou 2,5*5 Ω a s brzdným momentem 125 % při 10 % ED. Měnič obsahuje i DC brzdění, PID regulátor, automatickou regulaci napětí AVR, rychlé omezení proudu, omezení krouticího momentu v režimu CLVC a implementaci až 16 přednastavených rychlostí pomocí jednoduché PLC funkce. Nechybí vstup pro PTC, PTO nebo TK ochranu motoru a bezpečnostní funkce STO.

Ochranný režim pokrývá zkrat motoru při zapnutí, ztrátu výstupní fáze, nadproud, přepětí, podpětí, přehřátí a přetížení. Model je určen pro vnitřní instalaci při teplotě okolí od -10 °C do 40 °C, při relativní vlhkosti do 95 % bez kondenzace a při nadmořské výšce do 1000 m n. m. bez snížení výkonu. Frekvenční měnič V810-4T10000 proto představuje řešení pro projekty, kde se megawattový výkon spojuje s požadavkem na maximální flexibilitu řízení, široké možnosti komunikace a vysokou úroveň systémové integrace.
