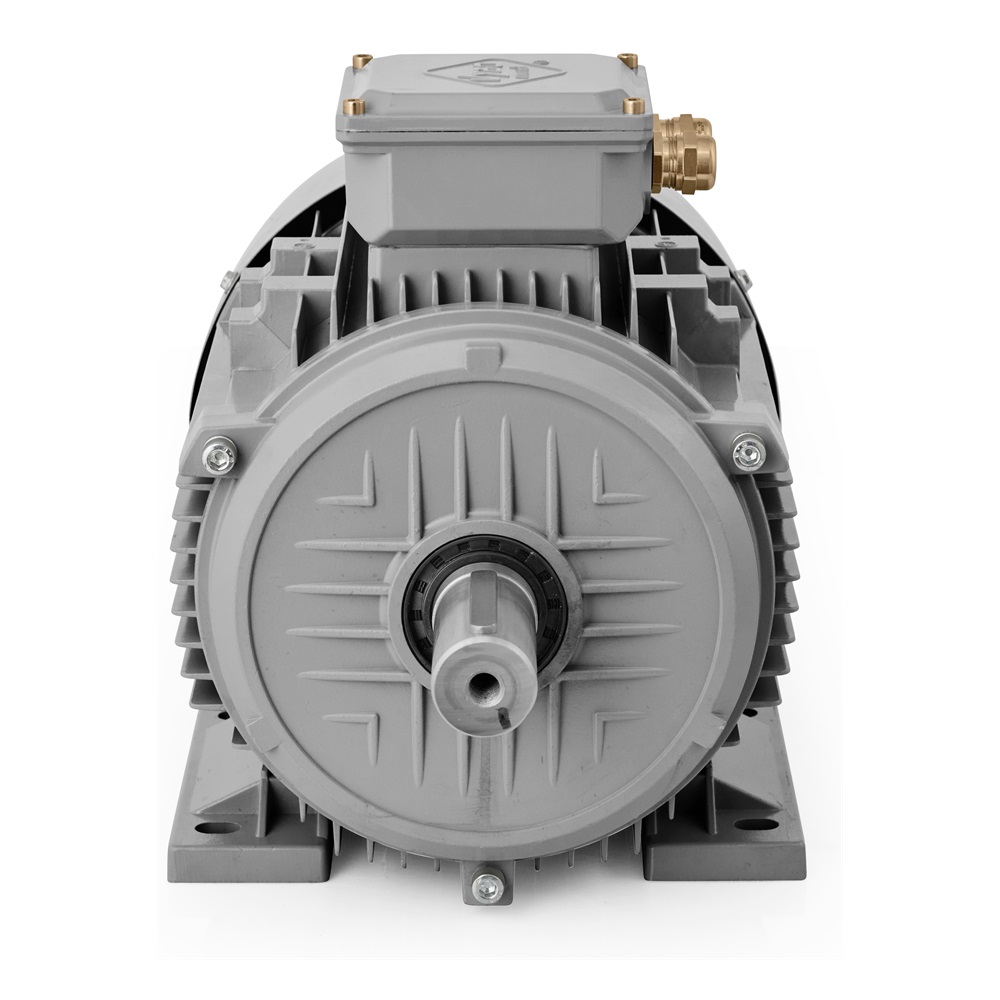

Elektromotor 7,5 kW, 970 ot./min, 400 V, 1AL-160M-6

Dlouhý popis produktu

Elektromotor 1AL-160M-6 pro zařízení s plynulým a spolehlivým chodem

Elektromotor 1AL-160M-6 od VYBO Electric je vhodný pro technologie, kde má pohon pracovat stabilně, bez zbytečně prudkých reakcí a s dobrou jistotou při dlouhodobém zatížení. Tento 6-pólový třífázový motor s výkonem 7,5 kW a jmenovitými otáčkami 970 ot./min se přirozeně uplatní v čerpacích sestavách, ve vzduchotechnických jednotkách, v míchacích zařízeních, v pásových dopravnících, ve filtračních systémech, v sušicích technologiích, v recirkulačních okruzích, v balicích linkách, v třídicích modulech, v odsávacích soustavách i v pohonech pomocných výrobních mechanismů. V takových provozech bývá důležité, aby motor nepracoval zbrkle, ale držel vyrovnaný pracovní rytmus a dobře spolupracoval s mechanikou zařízení.

Právě kombinace 6 pólů a jmenovitých otáček 970 ot./min dává tomuto modelu charakter, který je vhodný pro procesy s důrazem na plynulost. U ventilátorů pomáhá udržet pravidelný chod soustavy. V čerpacích technologiích podporuje stabilitu pracovního režimu. U míchadel a recirkulačních systémů je výhodou klidnější pohyb bez zbytečně prudkého nástupu. Při dopravě materiálu, při třídění nebo v balicích zařízeních se zase oceňuje čitelnější chování pohonu během celé směny.

Proč se hodí do technologií s pravidelným zatížením

Motor je určen pro parabolickou nebo lineární křivku zatížení, takže se dobře začleňuje do aplikací s ustáleným odporem i do procesů, kde se zatížení mění podle provozního bodu. V praxi je to důležité tam, kde technologie nepracuje stále stejně, ale pohon se musí přizpůsobit průběhu procesu. Rotor se setrvačností 0,081 kg/m² podporuje vyváženou odezvu při rozběhu i při řízení. Motor tak nepůsobí zbytečně tvrdě, ale zároveň si zachovává jistotu při přechodu mezi pracovními stavy.

Provozní režimy S1, S2, S3 a S4-S9 dávají tomuto modelu široké možnosti použití. Dobře zapadne do trvalého provozu i do zařízení s přerušovaným cyklem. V technologiích, které běží nepřetržitě po celou pracovní směnu, je důležitá dlouhodobá stabilita. Při opakovaných startech a změnách pracovního rytmu zase pomáhá to, že motor je připraven na pravidelné cyklické zatížení v rámci určených provozních režimů.

Elektrické zařazení a možnosti řízení

Elektromotor 1AL-160M-6 pracuje s jmenovitým napětím 400/690 V a se zapojením △/Y. Takové provedení usnadňuje zařazení do průmyslových třífázových soustav, kde se od pohonu očekává spolehlivé a jasně definované připojení. Motor je vhodný pro DOL, pro řízení frekvenčním měničem i pro provoz se softstartérem. To rozšiřuje možnosti jeho nasazení od pevných pohonů až po technologie, kde je přínosem jemnější rozběh nebo lepší přizpůsobení pracovního tempa samotnému procesu.

Ve vzduchotechnice a v čerpacích okruzích je užitečná možnost regulace podle aktuální potřeby. Při míchání, dopravě nebo v balicích mechanismech je zase výhodou klidnější náběh, který méně zatěžuje navazující mechaniku. Provozní faktor 1,0 odpovídá stabilnímu pracovnímu nasazení v jmenovitých podmínkách a podporuje spolehlivé zařazení do pravidelného průmyslového provozu.

Konstrukce, ochrana a pracovní prostředí

Konstrukční velikost 160 mm dává motoru pevný základ pro zařízení, kde se od pohonu očekává mechanická jistota a dlouhodobé nasazení. Krytí IP55 pomáhá chránit vnitřní části motoru před prachem a provozní vlhkostí. To je důležité ve výrobních halách, technických místnostech i v zařízeních technického vybavení budov. Chlazení IC411 podporuje stabilní tepelný režim při pravidelném zatížení a pomáhá udržet spolehlivý chod během delších pracovních cyklů.

Izolační třída F a nárůst teploty B vytvářejí vhodný základ pro každodenní nasazení v průmyslových podmínkách. Motor je určen pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. Vibrace 2,8 mm/s při stupni vibrací třídy A podporují kultivovaný mechanický chod, což je užitečné zejména tam, kde na pohon navazují přesnější technologické části. Hlučnost 73 dB(A) odpovídá průmyslovému charakteru tohoto modelu.

Mechanická připravenost a osazení do stroje

Na straně DE i NDE jsou použita ložiska 6309-2RZC3, která podporují spolehlivé uložení rotoru při pravidelném zatížení i při opakovaných rozbězích. Mazivo na lithiové bázi č. 2 je vhodné pro běžné provozní podmínky v průmyslu. Vyvážení s polovičním perem usnadňuje korektní spojení s řemenicí, spojkou nebo dalším přenosovým prvkem. Součástí provedení jsou kabelové průchodky 2-M40X1.5, což pomáhá při čistém přivedení napájení a při přehledném řešení kabeláže v technologickém celku. Směr otáčení je možný v obou směrech, proto se motor dobře přizpůsobí i zařízením, kde se finální uspořádání pohonu určuje až při montáži nebo při oživování.

Série 1AL OPTIMAL od VYBO Electric představuje profesionální nízkonapěťové elektromotory v hliníkovém rámu pro široké použití v průmyslu. Platforma je známá rychlým uvedením do provozu, velmi dobrým poměrem kvality a ceny a odzkoušenou kvalitou v reálných podmínkách. Podle potřeby jsou k dispozici i montážní provedení IM B3, IM B35, IM B5, IM B14 a IM B34.

Stabilní pohon pro technologie, které mají běžet bez výkyvů

Elektromotor 1AL-160M-6 je vhodný tam, kde zařízení potřebuje pevný 6-pólový motor s vyrovnaným pracovním projevem, spolehlivou mechanickou základnou a připraveností na dlouhodobý provoz. VYBO Electric u tohoto modelu nabízí řešení, které dobře zapadá do technologií s důrazem na pravidelnost, plynulý chod a jistotu při každodenním nasazení.
