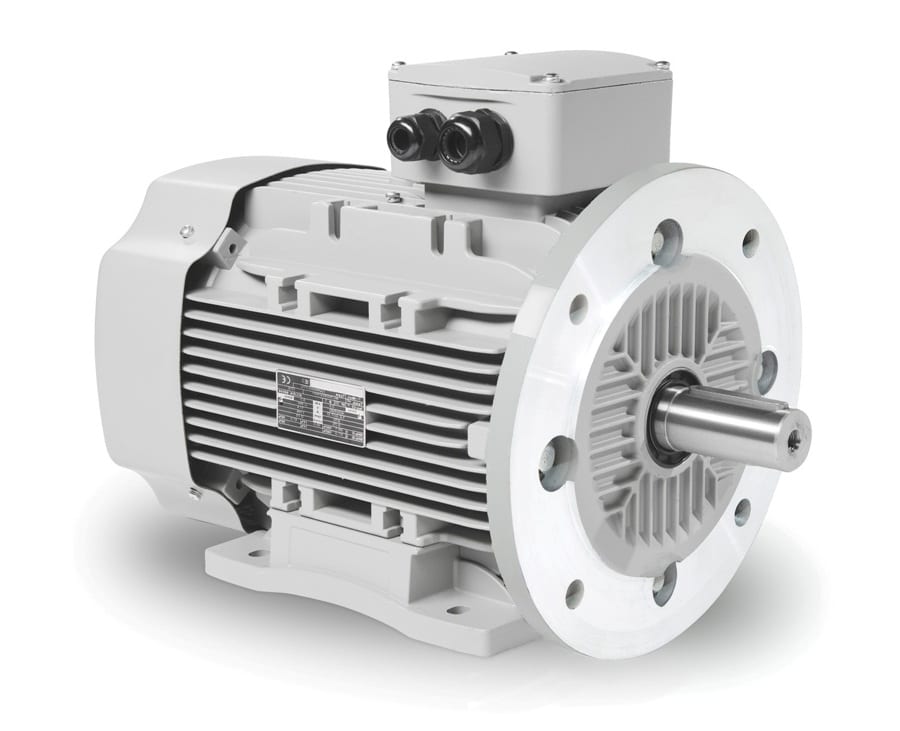

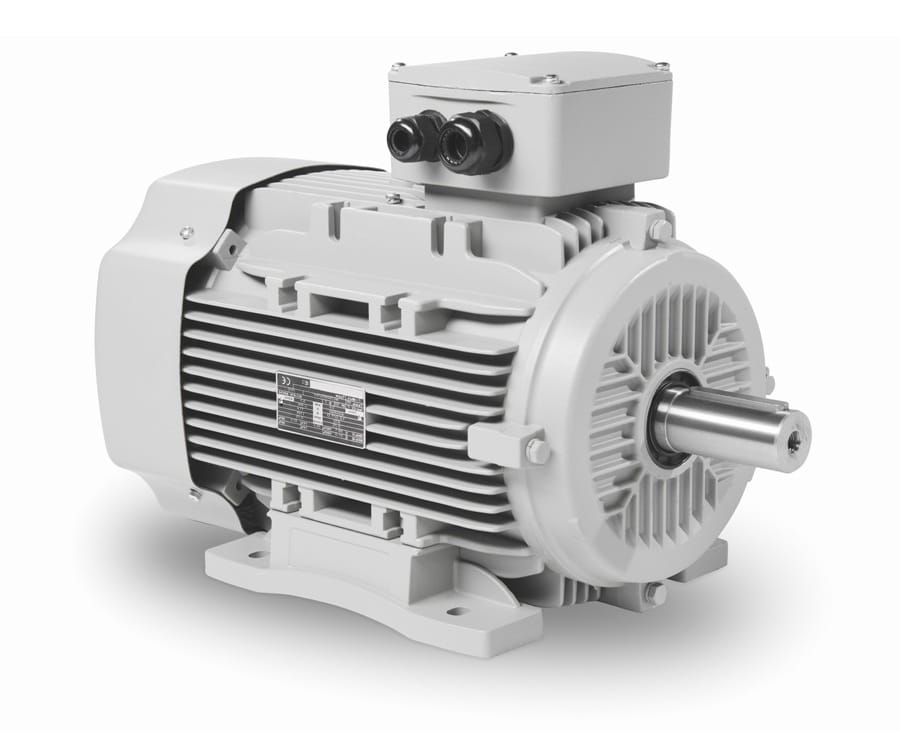

Elektromotor 7,5 kW, 720 ot./min, 400 V, 1AL-160L-8

Dlouhý popis produktu

Silný pomaloběžný motor pro technologie, kde se výkon přenáší plynule

Elektromotor 1AL-160L-8 je určen pro provozy, ve kterých má pohon pracovat vytrvale, klidně a bez zbytečně rychlé reakce. Výkon 7,5 kW a jmenovité otáčky 720 ot./min při frekvenci 50 Hz vytvářejí z tohoto 8-pólového modelu řešení pro zařízení, kde je rozhodující stabilita pracovního rytmu. Takový charakter je žádoucí při míchání, čerpání, větrání, odsávání, dávkování i při plynulé dopravě materiálu. Motor se proto dobře uplatní v míchacích nádržích, šnekových dopravnících, pásových linkách, cirkulačních okruzích, ventilátorových sestavách, odsávacích jednotkách, sušicích modulech, plnicích technologiích, pracovních otočných stolech i při pomaloběžném navíjení. V takových aplikacích není přínosem vysoká rychlost, ale to, že technologie drží rovnoměrný krok a výkon se přenáší bez prudkých mechanických rázů.

U tohoto modelu má provozní význam i samotná konstrukční velikost. Rám 160 mm dává motoru pevný základ pro zařízení, která už pracují s vyšším zatížením a vyžadují stabilní mechanické osazení. To je důležité například u větších míchadel, u dopravních větví s delší trasou, u ventilátorů se souvislým provozem nebo u čerpadel, která mají udržovat stejný režim po celou směnu. Osm pólů spolu s výkonem 7,5 kW vytvářejí pracovní profil, který se přirozeně hodí všude tam, kde se proces nemá chovat nervózně, ale má běžet klidně a spolehlivě od startu až po ustálený chod.

Kde se projeví jeho provozní přínos

V reálné výrobě se tento motor osvědčí tam, kde pohyb musí zůstat pravidelný i při dlouhém pracovním cyklu. Při míchání pomáhá udržet souvislý pohyb média bez zbytečně prudkého zásahu do procesu. U šnekového dopravníku nebo pásové trasy podporuje plynulý posuv materiálu. V čerpacích systémech a cirkulačních okruzích pomáhá držet ustálený režim průtoku. U ventilátorů a odsávacích sestav je důležité, že pohon pracuje vyrovnaně a bez zbytečných výkyvů. Stejně tak v sušicích modulech, při dávkování sypkých směsí, při plnění výroby nebo u rotačních pracovních uzlů má význam, že motor nepřenáší do zařízení agresivní nástup, ale spolehlivou a čitelnou sílu. Tento model je určen pro parabolickou nebo lineární křivku zatížení, takže dobře zapadá do širokého spektra průmyslových procesů, v nichž odpor narůstá plynule nebo se drží v pravidelném provozním rozsahu.

Konstrukce připravená na dlouhodobé průmyslové nasazení

Při stabilním chodu pomáhá i mechanické provedení. Ložiska 6309-2RZC3 na straně DE i NDE podporují pevné uložení rotoru a přispívají k jistotě při každodenním provozu. Vibrace 2,8 mm/s v třídě A pomáhají udržet vyrovnaný běh po napojení na spojku, řemenici nebo jiný přenosový prvek. Vyvážení s polovičním perem odpovídá běžné průmyslové montáži a směr otáčení je možný na obě strany, což usnadňuje začlenění do různých mechanických sestav. Setrvačnost rotoru 0,126 kg/m² podporuje přirozeně klidnější odezvu při rozběhu i při změně pracovního stavu. Součástí provedení jsou kabelové průchodky 2-M40X1.5, takže připojení lze připravit v souladu s běžnou praxí průmyslové montáže.

Důležitou stránkou je i ochrana vůči prostředí. Krytí IP55 pomáhá chránit motor v podmínkách s prachem, vlhkostí a provozními nečistotami. Chlazení IC411 podporuje spolehlivý odvod tepla při standardním zatížení a izolační třída F spolu s nárůstem teploty B vytváří vhodný základ pro dlouhodobý chod. Provozní faktor 1,0 odpovídá standardnímu průmyslovému nasazení a režimy S1, S2, S3 a S4-S9 umožňují použít motor v trvalém provozu i v opakovaných pracovních cyklech. Použití je určeno pro okolní teplotu do +65 °C a nadmořskou výšku do 1000 m. Ložiskové uložení využívá mazivo na lithiovém základě č. 2.

Elektrické zapojení a uvedení do chodu

Elektromotor 1AL-160L-8 je navržen pro napájení 400/690 V se zapojením Δ/Y. Jmenovitý proud dosahuje 16,9 A při 400 V a 9,80 A při 690 V, což je důležitý podklad pro návrh jištění, spínání a ochranných prvků v rozvaděči. Z pohledu uvedení do provozu je praktické, že motor je vhodný pro DOL, pro řízení frekvenčním měničem i pro použití se softstartérem. To umožňuje zvolit jednoduché přímé spuštění nebo jemnější náběh tam, kde si to vyžaduje mechanika a proces. V rámci série 1AL OPTIMAL jde o profesionální nízkonapěťový elektromotor VYBO Electric v hliníkovém rámu, navržený pro široké průmyslové použití a spolehlivé začlenění do technologie.

Elektromotor 1AL-160L-8 je vhodnou volbou pro provozy, kde má výkon pracovat plynule, dlouhodobě a bez zbytečných výkyvů. Spojuje robustní rám 160 mm, 8-pólový chod, průmyslové krytí IP55 a elektrické provedení připravené na každodenní nasazení v zařízeních, která stojí na pravidelném pracovním rytmu.
