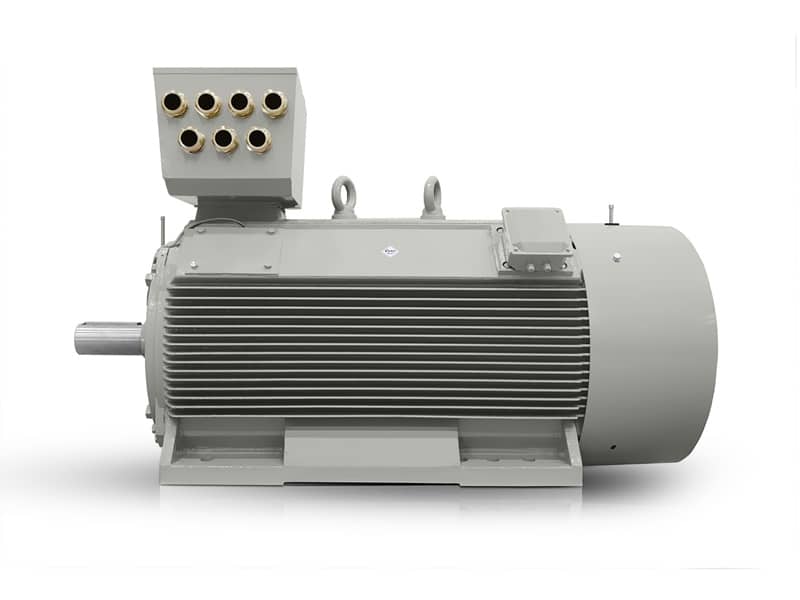

Typ elektromotoru: H17RL-450X3-12 400KW 400V/690V 50HZ
| Všeobecná dáta | |
| Typ | H17RL 450X3-12 |
| Rám (mm) | 450 |
| Elektrická dáta | |
| Výkon (kW) | 400 |
| Jmenovitý proud 400 V (A) | 833 |
| Jmenovitý proud 690 V (A) | 483 |
| Rychlost (rpm) | 492 |
| Frekvence (Hz) | 50 |
| Poly | 12 |
| Napětí (V) | 400/690 |
| Jmenovitý točivý moment (Nm) | 7764 |
| Připojení | D/Y |
| Tmax/Tn (%) | 180 |
| Tst/Tn (%) | 100 |
| Ist/In (%) | 550 |
| Externí rozběhová setrvačnosť (kg*m2) | 792 |
| Moment setrvačnosti GD2 (kg*m2) | – |
| Výkonnost | |
| Efektivita (%) | 95,3 |
| Účiník (100%) | 0,73 |
| Příslušenství | |
| 6 × PT100 ve vinutí | |
| 1 × PT100 v ložisku NDE | |
| 1 × PT100 v ložisku DE | |
| Antikondenzační ohřívač 230V | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Instalační nadmořská výška | do 1000 m |
| Mechanická dáta | |
| Izolační třída | F |
| Zvýšení teploty (oteplení) | B |
| Instaláce | IM B3 (jiná provedení na vyžádání) |
| Provozní režim | S1 |
| Třída ochrany | IP55 |
| Typ chlazení | IC411 |
| Přibližná hmotnost | 5250 kg |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD alebo softštartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | lesklý |
| Klec rotoru | Měděná pásovina |
| Typ svorkovnice | VYBO CB2-LV |
| Data o ložiscích | |
| Ložiska DE/NDE | 6328C3/6328C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
V těžkých linkách hutnictví, míchání sypkých hmot a pohonech velkých dopravníků rozhoduje, zda elektrický motor udrží zátěž bez zbytečných výpadků. H17RL 450X3-12 přináší energetickou účinnost, která pomáhá udržet provoz stabilní i při dlouhých cyklech a rozbězích. V této třídě je elektromotor 500 ot./min vhodný tam, kde se vyžaduje kompaktní výkon a vysoká hustota výkonu v prostoru s omezenou instalací.
Kompaktní výkon pro velké technologické celky
Konstrukce s velikostí rámu 450 mm je navržena pro aplikace, kde se v jednom tělese setkává vysoký točivý moment, stabilní chod a nároky na přesné připojení k převodovce nebo přímé zátěži. Při takovém nasazení se asynchronní elektromotor osvědčí zejména tam, kde provoz potřebuje pevný záběr bez nadměrného prostoru ve strojních celcích. Elektromotor 500 ot./min tak odpovídá požadavkům provozovatelů velkých fabrik i OEM výrobců, kteří řeší husté uspořádání technologie.
Vysoká hustota výkonu v omezeném prostoru
Při montáži do čerpacích stanic, míchacích rámů nebo dávkovacích celků je rozhodující, že motor dokáže přenést výkon do technologie bez zbytečného zvětšení pohonné sestavy. Vysoká hustota výkonu pomáhá zjednodušit návrh stroje a ponechat prostor pro servisní přístupy, rozvody a ochranné kryty. V praxi to znamená méně kompromisů při projektování linek s náročným půdorysem.
Robustní litinová konstrukce pro nepřetržitý provoz
Robustní litinová konstrukce přináší mechanickou odolnost, kterou vyžadují těžké průmyslové provozy s vibracemi, teplotními změnami a opakovaným zatěžováním. Těleso motoru lépe drží geometrii při dlouhodobém chodu a pomáhá chránit vnitřní součásti před nepříznivými vlivy technologie. Při takovém nasazení se elektrický motor chová předvídatelně i při vyšší procesní zátěži.
Stabilita, kterou využijí výrobci zařízení
OEM výrobci velkých technologických celků ocení zejména to, že litinové provedení usnadňuje návrh strojů s delší životností a menší citlivostí na deformace. Ve spojení s vhodně zvoleným uložením ložisek a průmyslovým provozem to pomáhá udržet přesnost pohonu i po dlouhých servisních intervalech.
Pokročilé mazání a údržba pro nižší prostoje
Motor je vybaven domazáváním ložisek během provozu, což je praktický přínos u zařízení, která mají omezené odstávky nebo běží v nepřetržitém režimu. Tato forma údržby podporuje plynulý chod ložiskových uzlů a snižuje tlak na plánování servisních zásahů. V kombinaci s ložisky 6328C3 na straně DE i NDE jde o řešení, které je vhodné pro aplikace s dlouhým pracovním cyklem.
V kontextu výrobních linek a energetických uzlů pomáhají i snímače teploty ve vinutí a ložiscích, antikondenzační ohřívač a termistory, protože operátor získává lepší přehled o stavu pohonu během provozu. VYBO Electric vychází z dlouholetých zkušeností s průmyslovými pohony a tento základ je viditelný v návrhu detailů, které mají význam až při reálné zátěži.
Pro aplikace s vysokým zatížením a přesným řízením procesu
H17RL Compact PRO se uplatní v těchto průmyslových aplikacích:
- Hlavní pohony pásových dopravníků v cementárnách.
- Míchací agregáty v chemické výrobě.
- Drcicí linky v těžebním průmyslu.
- Extrudéry pro zpracování plastů.
- Čerpací stanice velkých vodohospodářských celků.
- Ventilační soustavy pro hutnické provozy.
- Válcovací a navíjecí zařízení ve zpracování kovů.
- Dávkovací a homogenizační systémy v potravinářských provozech.
- Technologické celky pro energetické a biomasa linky.
Řešení připravené k objednání pro průmyslové projekty
Model H17RL 450X3-12 je určen pro provozy, kde se sleduje dlouhodobá dostupnost, provozní jistota a rozumné dimenzování pohonu. Pokud potřebujete elektromotor 500 ot./min pro nové zařízení nebo náhradu stávajícího pohonu, objednejte si řešení pro váš projekt včas, aby se termín montáže nemusel posouvat.
