Elektromotor 4 kW, 720 ot./min, 400/690 V, 1LC-160M1-8

Dlouhý popis produktu

Kompaktní 8pólový elektromotor pro stabilní chod

Elektromotor 1LC-160M1-8 s výkonem 4 kW je třífázový 8pólový elektromotor navržený pro provozy, ve kterých je rozhodující nižší pracovní rychlost, klidný chod a zároveň kompaktní montážní formát. Rám 160 mm udržuje motor v prostoru, který je vhodný tam, kde se sleduje rozumný poměr mezi výkonovou úrovní, rozměry a hmotností. Rozměry balení 700 × 420 × 550 mm a hmotnost balení 95,5 kg potvrzují, že jde o model s přehledným fyzickým profilem, který nepůsobí nadměrně robustně, ale stále si zachovává průmyslové provedení série 1LC PRO. Hlučnost 68 dB(A) odpovídá vyváženému provoznímu nastavení, při kterém 8pólové provedení přirozeně směřuje ke stabilnějšímu a klidnějšímu chodu.

Elektrický profil a výkonová úroveň

Napájení 400/690 V při zapojení Δ/Y vytváří jasně definovaný elektrický základ pro standardní třífázové sítě. Jmenovitý proud 9,76 A při 400 V a 5,66 A při 690 V udržuje provoz v čitelném elektrickém rozsahu, což je důležité tam, kde se sleduje stabilita zatížení a srozumitelný výkonový profil motoru. Frekvence 50 Hz a jmenovité otáčky 720 ot./min potvrzují charakter tohoto modelu jako nízkootáčkového řešení s 8pólovým provedením. Výkon 4 kW je vhodný pro pohony, kde má motor pracovat plynule, bez potřeby vysokých otáček, a kde je důležité spojit kompaktní rozměry s technicky přesně definovanými parametry.

• Jmenovité napětí: 400/690 V
• Zapojení: Δ/Y
• Jmenovitý proud: 9,76 A při 400 V / 5,66 A při 690 V
• Jmenovité otáčky: 720 ot./min
• Frekvence: 50 Hz

Účinnost 81 % a účiník 0,73 doplňují technický obraz motoru jako racionálně nastavené výkonové jednotky pro standardní a průmyslové provozy, kde se upřednostňuje funkčně vyvážený chod před zbytečně naddimenzovaným řešením.

Rozběh, dynamika a provozní stabilita

Poměr rozběhového momentu 1,9, poměr zvratného momentu 2 a poměr rozběhového proudu 6 vytvářejí profil elektromotoru, který je zaměřený na jistý a předvídatelný start bez odklonu od kompaktního charakteru modelu. Takové nastavení má význam v provozech, kde se neočekává extrémně dynamické zatížení, ale požaduje se spolehlivý rozběh a stabilní držení pracovního bodu. Setrvačnost rotoru 0,0753 kg*m² odpovídá menšímu fyzickému objemu motoru a podporuje technickou rovnováhu mezi reakcí při startu a typickým klidnějším chodem, který je pro 8pólový elektromotor přirozený. Výsledkem je řešení, které nepůsobí agresivně ani zbytečně těžkopádně, ale přesně v rozsahu, který se od výkonu 4 kW očekává.

Provozní provedení a odolnost

Elektromotor pracuje v režimech S1, S2, S3 a S4-S9, což rozšiřuje jeho využití od trvalého chodu až po přerušované pracovní cykly. Izolační třída F a nárůst teploty B vytvářejí tepelný základ vhodný pro průmyslové podmínky, zatímco krytí IP55 chrání vnitřní části před prachem a stříkající vodou. Chlazení IC411 podporuje stabilní odvádění tepla během provozu a vibrace 2,8 mm/s ve třídě A drží mechanický projev motoru v kontrolovaném pásmu. Model je určený pro okolní teplotu do +65 °C, nadmořskou výšku do 1000 m a směr otáčení na obě strany, takže se hodí pro široké spektrum standardních průmyslových pohonů, u kterých je důležitá provozní jistota a srozumitelné technické chování.

Konstrukce série 1LC PRO a montážní možnosti

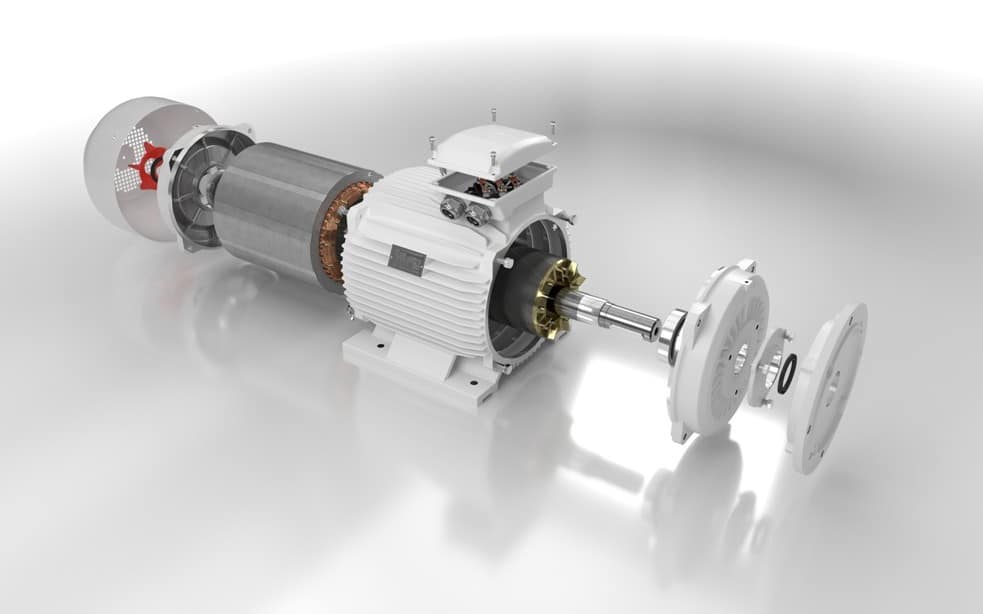

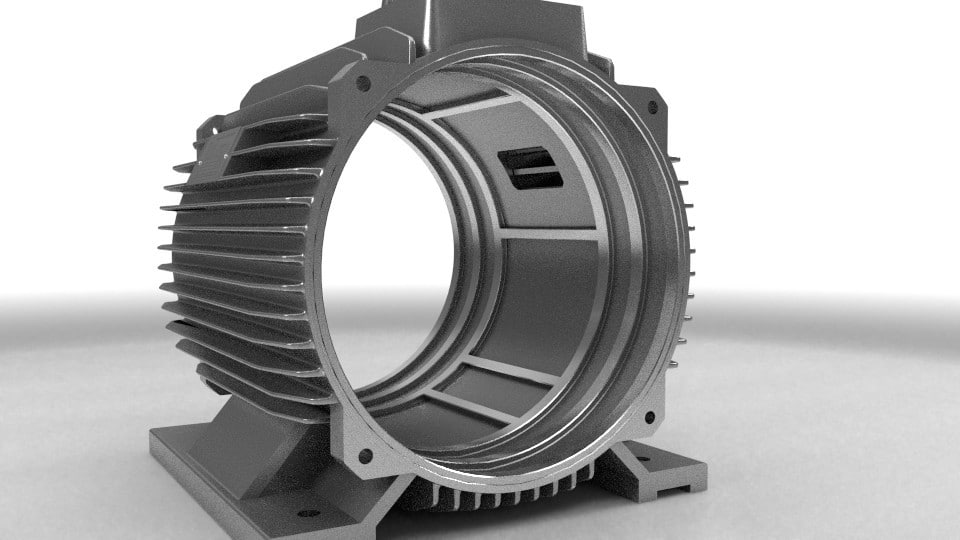

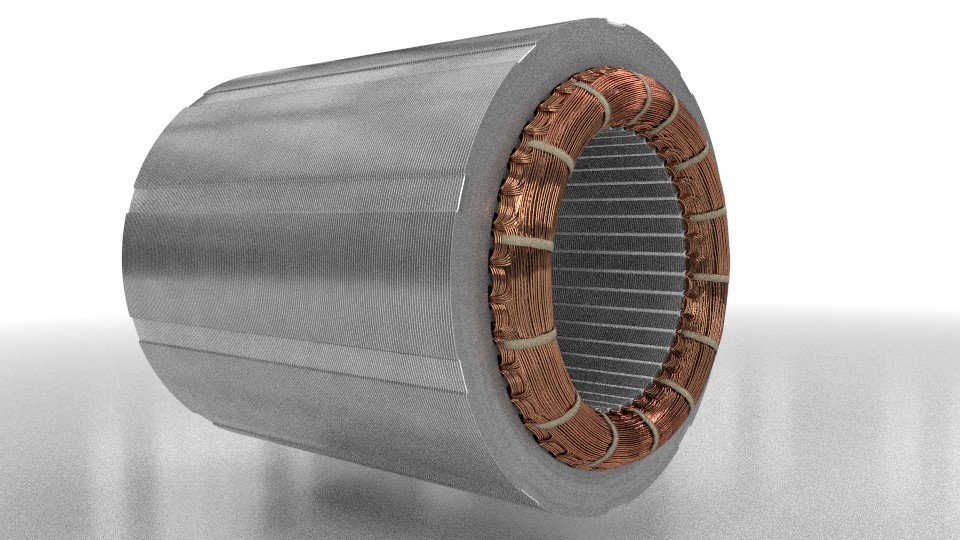

Série 1LC PRO staví u tohoto modelu na litinové kostře, která podporuje mechanickou pevnost a dlouhodobou tvarovou stabilitu. Ocelový kryt ventilátoru zvyšuje odolnost při běžném průmyslovém nasazení a strojní navíjení přispívá ke konzistentnímu provedení vinutí. Tyto prvky nejsou v textu samoúčelným benefitem, ale přímo doplňují charakter elektromotoru, který má v kompaktním rámu 160 mm poskytovat spolehlivý a technicky vyrovnaný chod. Pro montážní řešení jsou dostupná provedení IM B3, IM B5 a IM B35, takže motor lze osadit jako provedení s patkami, s přírubou nebo v kombinaci patek a příruby podle požadovaného montážního designu. Elektromotor je vhodný pro přímé spouštění a zároveň také pro řízení frekvenčním měničem nebo softstartérem, vždy jako kompatibilita motoru se zvoleným způsobem řízení nebo startu.

Elektromotor 1LC-160M1-8 spojuje výkon 4 kW, jmenovité otáčky 720 ot./min, napájení 400/690 V a rám 160 mm do podoby, která dává technický smysl tam, kde je potřebný kompaktní 8pólový pohon s klidnějším chodem. Díky průmyslovému provedení série 1LC PRO, stabilnímu elektrickému profilu a vyváženým rozběhovým parametrům představuje přehlednou volbu pro provozy, které potřebují spolehlivý elektromotor bez zbytečného konstrukčního naddimenzování.
