Elektromotor 18,5 kW, 1470 ot./min, 400 V, 1AL-180M-4

Dlouhý popis produktu

Když technologie potřebuje pohon pro dlouhý a souvislý pracovní režim

Elektromotor 1AL-180M-4 ze série 1AL OPTIMAL je třífázový asynchronní elektromotor určený pro provozy, kde se výkon přenáší stabilně, bez zbytečných výkyvů a s důrazem na dlouhodobou spolehlivost. Pracuje s výkonem 18,5 kW, jmenovitým napětím 400/690 V, zapojením Δ/Y a při frekvenci 50 Hz dosahuje jmenovitých otáček 1470 ot./min. Jde o 4-pólové provedení s osovou výškou 180 mm, připravené na nasazení v technologiích, kde motor tvoří pevný základ pracovního rytmu zařízení.

Tento model se přirozeně uplatňuje v dopravníkových trasách, čerpacích sestavách, ventilátorových jednotkách, odsávacích systémech, míchacích uzlech, dávkovacích technologiích, manipulačních modulech, třídicích pracovištích, recyklačních linkách, zařízeních na zpracování materiálu i v různých výrobních celcích s pravidelným pracovním cyklem. V takových aplikacích bývá důležité, že pohon po rozběhu nekolísá, drží stabilní záběr a spolehlivě přenáší výkon i při delším chodu během celé směny.

U zařízení, kde se mění odpor podle fáze procesu, podle průtoku média nebo podle pohybu mechanismu, rozhoduje nejen samotný výkon, ale i provozní chování motoru. Model 1AL-180M-4 je navržen tak, aby se dal zařadit do technologie s plynulým transportem materiálu, do čerpacích celků s pravidelným provozem i do vzduchotechnických systémů, kde je potřebný vyrovnaný a stabilní chod bez nežádoucího neklidu v přenosu výkonu.

Elektrické údaje a chování při rozběhu

Motor dosahuje jmenovitého proudu 34,5 A při 400 V a 20,00 A při 690 V. Při návrhu napájení, jištění a výkonového zapojení jde o podstatné údaje, které pomáhají správně zařadit pohon do rozvaděče i do celé technologické soustavy. Účinnost 90 % a účiník 0,86 podporují vyrovnaný provozní režim v zařízeních, kde motor pracuje pravidelně a dlouhodobě.

Rozběh je definován poměrem rozběhového momentu 2,2, poměrem zvratného momentu 2,3 a poměrem rozběhového proudu 7,5. V praxi to přináší čitelný náběh v technologiích, které se spouštějí opakovaně, rozbíhají se pod pracovním zatížením nebo musí po startu rychle přejít do ustáleného režimu. Typ zátěže s parabolickou nebo lineární křivkou rozšiřuje použití u ventilátorů, čerpadel i u mechanismů, kde se odpor mění podle pracovní fáze. Důležitý je také moment setrvačnosti rotoru 0,139 kg/m², který podporuje klidnější odezvu v sestavách s delšími záběry a pravidelným procesním rytmem.

Podmínky, na které je motor připraven

V průmyslovém prostředí bývá pohon vystaven prachu, teplu, dlouhému chodu i pravidelnému mechanickému namáhání. Krytí IP55 pomáhá chránit vnitřní části motoru před prachem a stříkající vodou, což je důležité v technických místnostech, ve výrobních halách i v provozech s manipulací s materiálem. O stabilní tepelný režim se stará chlazení IC411. Motor používá izolační třídu F a nárůst teploty B, přičemž je určen pro okolní teplotu až do +65 °C a nadmořskou výšku do 1000 m.

Provozní faktor 1,0 a režimy S1, S2, S3, S4-S9 umožňují nasazení při nepřetržitém chodu i v přerušovaných sekvencích. To je praktické v technologiích, kde jedna část linky běží souvisle a jiná se zapojuje podle výrobního taktu nebo podle dávky. Právě zde se naplno ukazuje přínos série 1AL OPTIMAL, která je navržena jako profesionální nízkonapěťová platforma pro standardní i náročné provozy v hliníkovém rámu.

Mechanická stabilita a možnosti řízení

Na straně DE i NDE jsou osazena ložiska 6311-C3. Mazání zajišťuje mazivo s lithiovým základem č. 2 v příslušné teplotní třídě. Vyvážení s polovičním perem podporuje rovnoměrný běh při montáži řemenic, spojek a dalších prvků přenosu výkonu, kde záleží na stabilním mechanickém spojení a klidném chodu celé sestavy. Vibrace dosahují 2,8 mm/s ve třídě A, což podporuje vyrovnaný mechanický projev při každodenním nasazení.

Motor je vhodný pro spouštění DOL, pro řízení frekvenčním měničem i pro softstartér. To dává širší prostor při volbě způsobu rozběhu a při nastavení chodu podle konkrétní technologie. Směr otáčení je možný v obou směrech, což rozšiřuje možnosti nasazení v reverzačních mechanismech, při obousměrných posuvech a v procesech s měnícím se směrem pohybu. Pro elektrické připojení jsou připraveny kabelové průchodky 2-M40X1.5. Hmotnost balení 112 kg podporuje plánování manipulace, transportu i servisního zásahu.

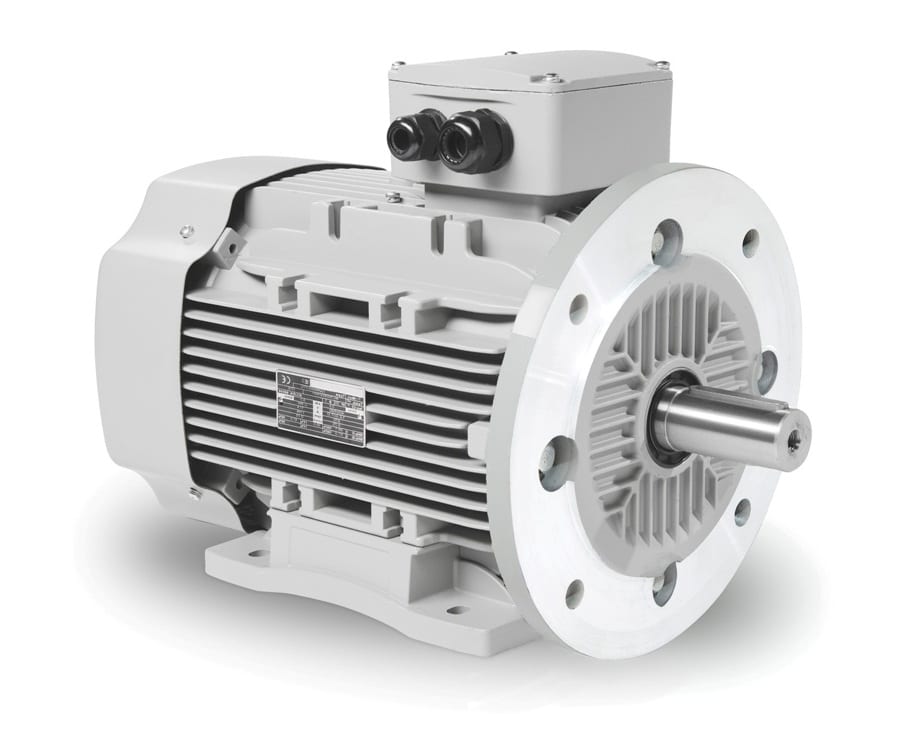

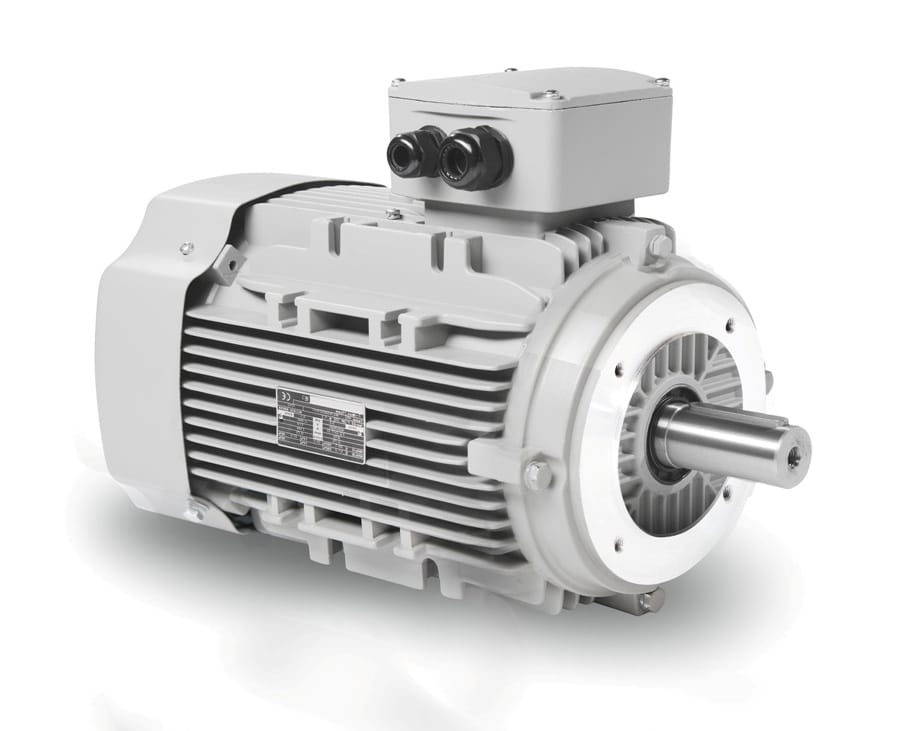

1AL OPTIMAL patří mezi nejprodávanější řešení od VYBO Electric a v průmyslu má více než 30 000 instalovaných kusů. Série je známá velmi dobrým poměrem kvality a ceny, odzkoušenou jakostí a vysokou kompatibilitou. Při montáži lze pracovat s provedeními IM B3, IM B35, IM B5, IM B14, IM B34. Elektromotor 1AL-180M-4 proto představuje spolehlivé řešení pro provozy, které potřebují výkon 18,5 kW, stabilní pracovní režim a pevnou technickou oporu pro každodenní výrobu.
