Elektromotor 11 kW, 2930 ot./min, 400 V, 1AL-160M1-2

Dlouhý popis produktu

Elektromotor 1AL-160M1-2 11 kW pro provozy, kde je rozhodující jistota při napájení, rozběhu i delším zatížení

Elektromotor 1AL-160M1-2 od VYBO Electric je třífázový asynchronní elektromotor určený pro průmyslová zařízení, která pracují ve vysokém tempu a vyžadují spolehlivý chod během celé směny. Tento model pracuje s výkonem 11 kW, má 2-pólové provedení a při frekvenci 50 Hz dosahuje jmenovitých otáček 2930 ot./min. Jmenovité napětí 400/690 V se zapojením Δ/Y vytváří vhodný základ pro průmyslové soustavy, kde je důležité korektní elektrické dimenzování, spolehlivý rozběh a stabilní výkon při pravidelném zatížení.

Velikost rámu 160 odpovídá výkonové kategorii, která se v praxi používá v technologiích s výraznějším nárokem na plynulost a provozní jistotu. Model 1AL-160M1-2 se přirozeně uplatní v dopravníkových systémech, ventilátorových sestavách, odsávacích jednotkách, čerpacích modulech, míchacích technologiích, třídicích uzlech, balicích pracovištích, manipulačních linkách i v technologických sestavách, kde motor pracuje pravidelně a dlouhodobě. U takových zařízení záleží na spolehlivém náběhu, stabilních otáčkách a konstrukci připravené na každodenní průmyslové nasazení.

Elektrické údaje důležité pro návrh zařízení

Z pohledu návrhu technologie pracuje motor s účiníkem 0,89 a efektivitou 88 %. Jmenovitý proud dosahuje 19,4 A při 400 V a 11,71 A při 690 V, což je důležité při výběru jištění, návrhu napájení a nastavení celé pohonné větve. U zařízení s pravidelným provozem jsou tyto údaje podstatné pro správné fungování elektrické části i pro stabilitu celé technologie.

Důležité jsou i rozběhové parametry. Poměr rozběhového momentu 2, poměr zvratného momentu 2,2 a poměr rozběhového proudu 7,5 odpovídají motoru, který je připraven na pevný náběh do pracovního režimu. U dopravníků to znamená spolehlivý rozběh transportní větve, u ventilátorů stabilní nástup do provozu, u čerpadel jistý rozběh pracovního cyklu a u míchadel vyrovnaný začátek pohybu. V technologiích, které se během směny opakovaně spouštějí nebo pracují v měnícím se zatížení, jsou právě tyto vlastnosti velmi důležité.

Konstrukce připravená na dlouhodobý provoz

Elektromotor 1AL-160M1-2 je proveden v hliníkovém rámu a pracuje s krytím IP55. V průmyslovém prostředí jde o praktickou kombinaci, protože motor je chráněn před prachem a stříkající vodou. To je podstatné ve výrobních halách, strojírenských provozech, technologických místnostech i v zařízeních, kde se od pohonu očekává spolehlivý chod při běžném denním zatížení.

Chlazení IC411 podporuje stabilní tepelný režim při delším pracovním nasazení. Izolační třída F a nárůst teploty B doplňují technický základ vhodný pro pravidelný a dlouhodobý provoz. Ve výkonové třídě 11 kW jde o údaje, které mají při praktickém nasazení velký význam, protože ovlivňují stabilitu práce motoru při vyšším zatížení i při opakovaném provozu během celé směny.

Mechanická stabilita a kultura chodu

Motor pracuje s vibracemi 2,8 mm/s v třídě A a hlučností 86 dB(A). Vyvážení je řešeno s polovičním perem a směr otáčení je možný v obou směrech, což rozšiřuje možnosti použití v různých typech zařízení a mechanických sestav. V praxi je to důležité zejména tam, kde se navrhuje univerzálnější strojní řešení nebo kde se vyžaduje reverzace chodu.

Na straně DE i NDE jsou použita ložiska 6309-2ZC3. Mazání zajišťuje mazivo s lithiovým základem č. 2. Takové ložiskové osazení vytváří spolehlivý základ pro pravidelný provoz v průmyslových podmínkách, kde se od motoru očekává delší chod, opakované rozběhy a stabilní mechanické chování při zatížení.

Provozní režimy pro různé typy pracovního cyklu

Model 1AL-160M1-2 je vhodný pro režimy S1, S2, S3 a S4-S9. To znamená široké možnosti nasazení v nepřetržitém provozu i v procesech, kde se pracovní zatížení pravidelně přerušuje nebo mění podle konkrétní operace. Provozní faktor 1,0 odpovídá jmenovitým pracovním podmínkám a typ zatížení parabolická nebo lineární křivka rozšiřuje využitelnost v technologiích s různým průběhem mechanického odporu.

Taková provozní flexibilita je důležitá u zařízení, která zajišťují transport materiálu, odsávání, technologické čerpání, míchání nebo opakovaný pohyb pracovního uzlu. Motor lze zařadit do výrobních systémů s různým tempem a různým charakterem provozu bez toho, aby byl omezen jen na jeden typ nasazení.

Montáž, připojení a praktické začlenění do technologie

Z pohledu montáže je motor vybaven kabelovými průchodkami 2-M40X1.5, což odpovídá jeho výkonové třídě a průmyslovému použití. Hmotnost balení 83 kg a setrvačnost rotoru 0,055 kg/m2 doplňují obraz o manipulaci, logistice a chování při rozběhu. Tyto údaje jsou důležité při návrhu osazení motoru, při servisním plánování i při volbě vhodného způsobu manipulace v provozu.

Motor je vhodný pro startování metodou DOL. Podle požadavků technologie je zároveň vhodný i pro řízení frekvenčním měničem nebo softstartérem, což rozšiřuje možnosti jeho nasazení v řízených pohonech a modernějších technologických sestavách.

Stručně k platformě 1AL OPTIMAL

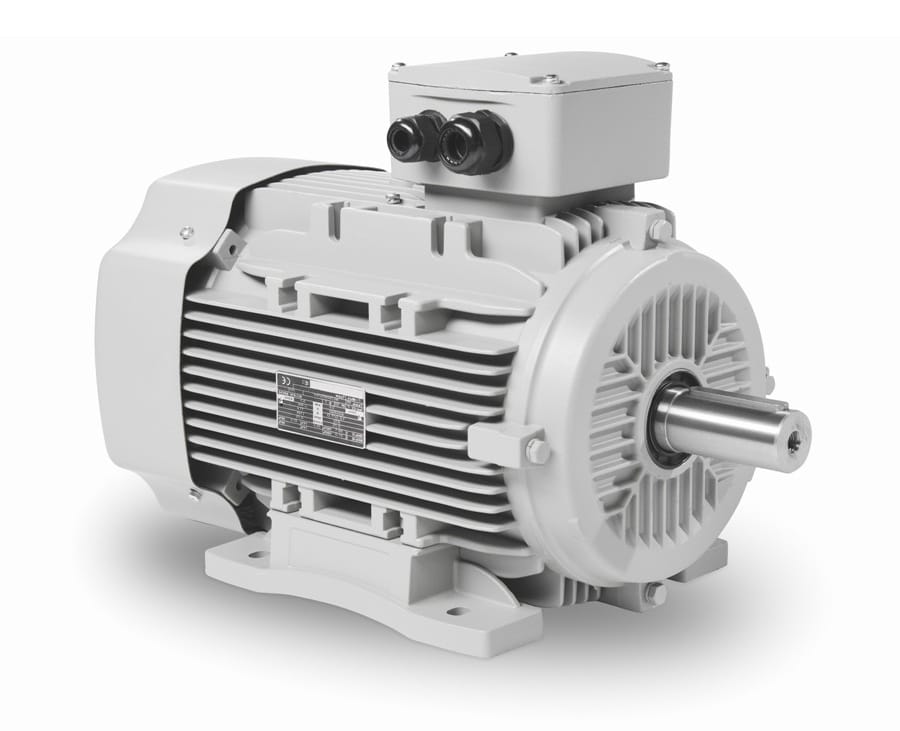

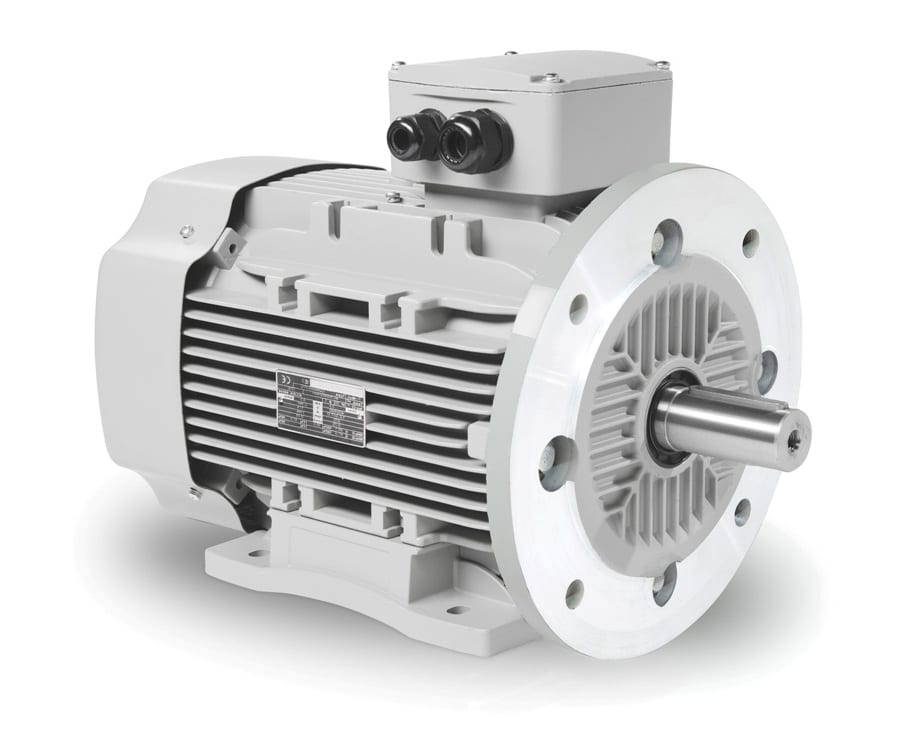

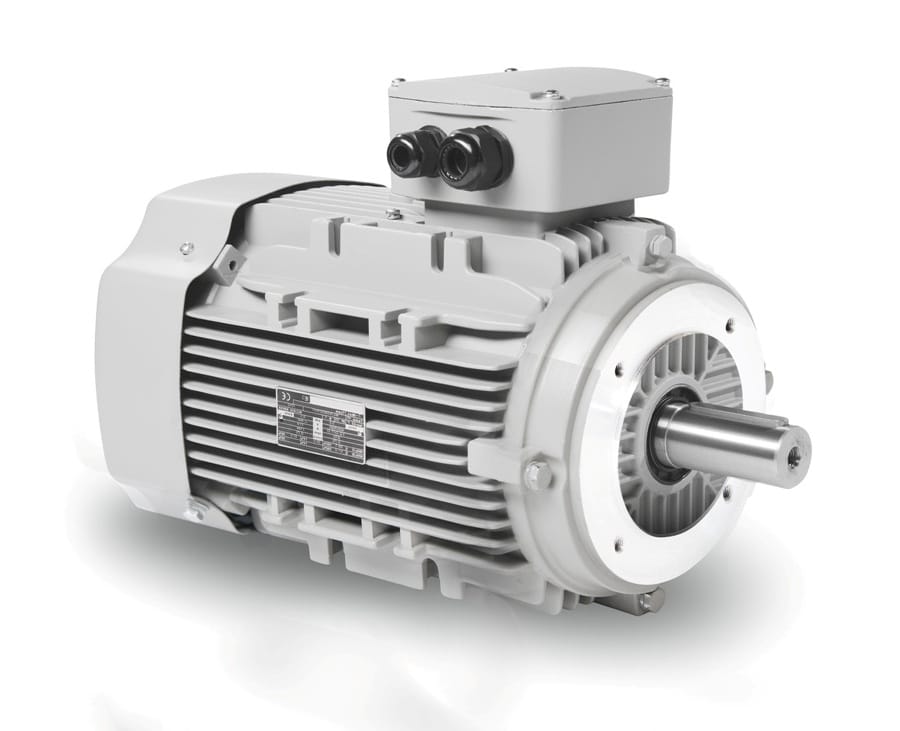

Série 1AL OPTIMAL je dostupná v montážních provedeních IM B3, IM B35, IM B5, IM B14 a IM B34. Mezi její přednosti patří vysoká kompatibilita, zesílená skříňka svorkovnice, propracované zabezpečení krytu svorkovnice IP55, ocelový kryt ventilátoru, kompatibilní patky, možnost výměny předního krytu a kostra navržená pro účinné chlazení.

1AL-160M1-2 nabízí kombinaci výkonu 11 kW, otáček 2930 ot./min, krytí IP55 a konstrukce připravené na dlouhodobé pracovní nasazení. Pro technologie, kde je důležitý spolehlivý rozběh, stabilní chod a odolnost při pravidelném provozu, představuje tento model pevnou a profesionální volbu.
