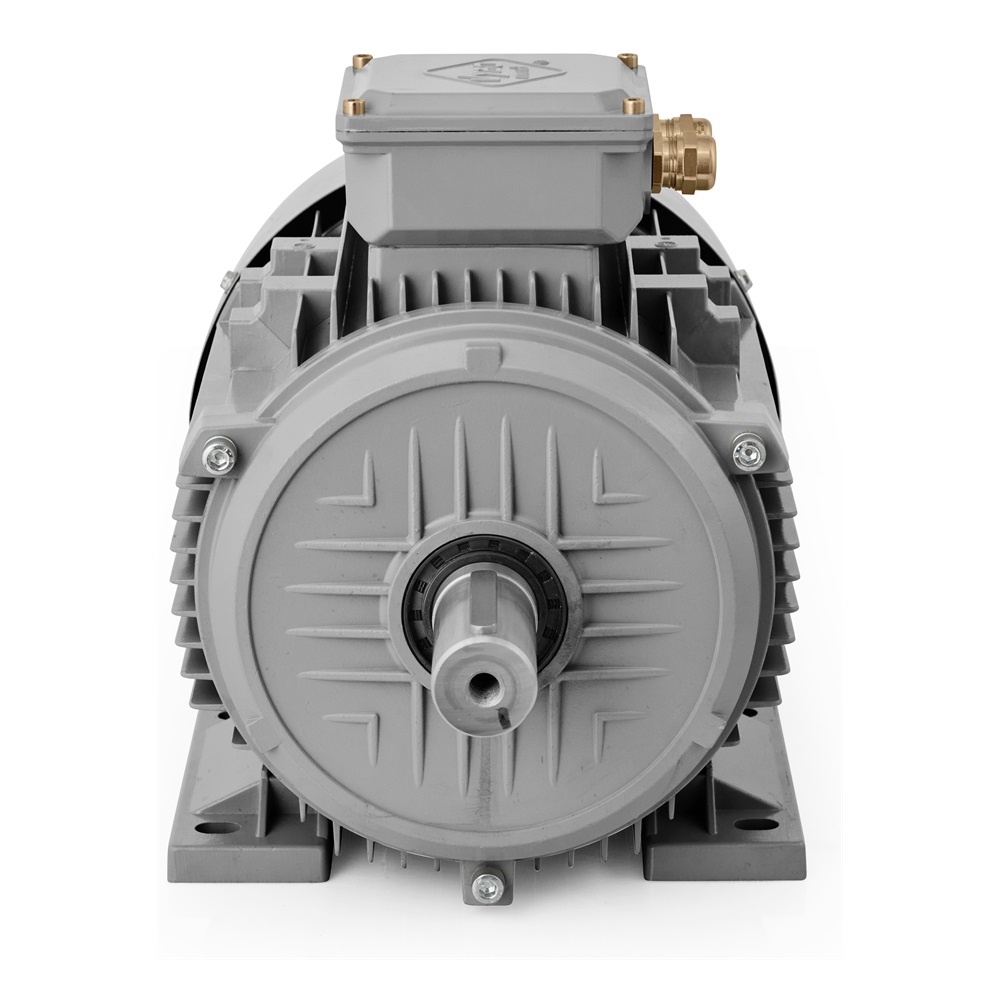

Elektromotor 11 kW, 1460 ot./min, 400 V, 1AL-160M-4

Dlouhý popis produktu

Elektromotor 1AL-160M-4 pro výrobní uzly s dlouhým chodem a stabilním zatížením

V technologiích, kde pohon pracuje během celé směny a na jeho chodu závisí plynulost procesu, má význam každý detail. Elektromotor 1AL-160M-4 je připraven pro provozy, ve kterých se materiál přesouvá bez přerušování, média se čerpají ve stabilním režimu a pracovní rytmus linky se nesmí rozpadnout při každém startu. Tento třífázový asynchronní elektromotor ze série 1AL OPTIMAL pracuje s výkonem 11 kW, jmenovitým napětím 400/690 V, zapojením Δ/Y a při frekvenci 50 Hz dosahuje 1460 ot./min. Čtyřpólové provedení podporuje klidný a vyrovnaný přenos výkonu v zařízeních, kde se očekává dlouhý pracovní cyklus bez zbytečných výkyvů.

Model 1AL-160M-4 se přirozeně uplatňuje v dopravníkových tratích, čerpacích stanicích, ventilátorových jednotkách, odsávacích systémech, míchacích sestavách, dávkovacích technologiích, třídicích pracovištích, manipulačních modulech, recyklačních linkách i ve strojích, kde se materiál přesouvá v pravidelném taktu. V takových aplikacích není důležitý pouze samotný výkon. Rozhoduje i to, zda motor po rozběhu přejde do stabilního režimu a udrží ho bez nežádoucího kolísání i při delším zatížení.

Začlenění do napájení a řízení provozu

Při jmenovitém napětí 400/690 V dosahuje motor jmenovitého proudu 21,2 A při 400 V a 12,29 A při 690 V. Při návrhu rozvaděče, jištění a elektrického zapojení jde o důležité údaje, protože právě od nich se odvíjí spolehlivé začlenění pohonu do celé technologie. Motor je vhodný pro spouštění DOL a zároveň podporuje řízení přes frekvenční měnič i softstartér. To umožňuje zvolit jednoduchý přímý start nebo citlivější náběh podle charakteru zařízení, od čerpadel a ventilátorů až po dopravníky a míchací uzly.

Směr otáčení je možný v obou směrech, což rozšiřuje použití u reverzačních mechanismů, obousměrných posuvů i v uzlech, kde se mění směr pohybu podle fáze procesu. U technologií s pravidelným přepínáním pracovního směru je to praktická vlastnost, která zjednodušuje integraci pohonu do řídicího systému.

Chování při rozběhu a pod zatížením

U motorů této výkonové hladiny má velký význam to, jak se chovají v okamžiku startu a při přechodu do pracovního zatížení. Model 1AL-160M-4 má poměr rozběhového momentu 2,3, poměr zvratného momentu 2,3 a poměr rozběhového proudu 7. V provozu to pomáhá udržet čitelný náběh u zařízení, která se spouštějí opakovaně, pracují s pravidelným zatížením nebo musí po startu rychle přejít do stabilního pracovního režimu. U čerpací techniky, ve vzduchotechnice, u dopravníků i v míchacích procesech jde o parametr s přímým dopadem na plynulost celé linky.

Motor je určen pro typ zátěže s parabolickou nebo lineární křivkou. To znamená široké možnosti nasazení v technologiích, kde se odpor mění podle průtoku, tlaku, pohybu mechanismu nebo charakteru zpracovávaného materiálu. Důležitý je také moment setrvačnosti rotoru 0,0747 kg/m², který podporuje jistý průběh chodu při delších záběrech, při pravidelném pracovním taktu i při sekvenčně řízených procesech.

Mechanická jistota při každodenním nasazení

Tento model patří do provedení s osovou výškou 160 mm, což odpovídá zařízením, kde se už počítá s pevným uložením a s pravidelným přenosem výkonu do technologického uzlu. Na straně DE i NDE jsou osazena ložiska 6309-2ZC3 a mazání zajišťuje mazivo s lithiovým základem č. 2 v příslušné teplotní třídě. Vyvážení s polovičním perem podporuje rovnoměrný běh při montáži řemenic, spojek a dalších prvků přenosu výkonu, což je důležité pro stabilitu mechanického spojení během dlouhodobého chodu.

Hlučnost 75 dB(A) a vibrace 2,8 mm/s ve třídě A podporují vyrovnaný mechanický projev. U sestav, ve kterých pracuje více pohonů současně, má takový klidný chod význam nejen pro samotný motor, ale i pro stabilitu celé konstrukce.

Připravený na podmínky průmyslové výroby

Krytí IP55 pomáhá chránit vnitřní části motoru před prachem a stříkající vodou. V dopravních technologiích, při manipulaci s materiálem, ve výrobních halách i v technických místnostech jde o důležitý prvek provozní jistoty. Stabilní tepelný režim podporuje chlazení IC411. Motor používá izolační třídu F a nárůst teploty B, přičemž je určen pro okolní teplotu až do +65 °C a nadmořskou výšku do 1000 m.

Provozní faktor 1,0 a režimy S1, S2, S3, S4-S9 umožňují nasazení při nepřetržitém chodu i v přerušovaných cyklech. To je důležité v provozech, kde jedna část linky běží bez zastavení a jiná se zapojuje podle výrobního taktu nebo dávky. Praktické jsou i kabelové průchodky 2-M40X1.5, které podporují spolehlivé elektrické připojení. Hmotnost balení 86 kg a rozměry balení pomáhají při plánování manipulace, transportu a servisní výměny. V rámci série 1AL OPTIMAL lze zároveň pracovat s montážními provedeními IM B3, IM B35, IM B5, IM B14, IM B34. Elektromotor 1AL-160M-4 tak představuje profesionální pohon pro provozy, které potřebují výkon 11 kW, pevnou provozní jistotu a stabilní chod v dlouhodobém pracovním režimu.
