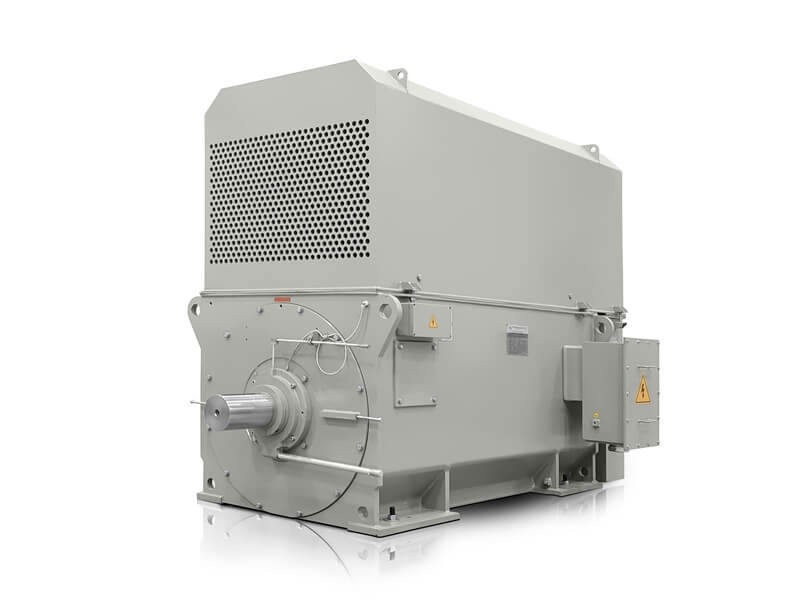

Typ elektromotoru: H27R-4003-4-6 710KW 6000V 50HZ
| Všeobecná data | |
| Typ | H27R 4003-4-6 |
| Rám (mm) | 400 |
| Elektrická data | |
| Výkon (kW) | 710 |
| Jmenovitý proud (A) | 79,8 |
| Rychlost (rpm) | 1489 |
| Frekvence (Hz) | 50 |
| Poly | 4 |
| Napětí (V) | 6000 |
| Točivý moment (Nm) | 4554 |
| Připojení | Y |
| Mmax/Mn | 2,2 |
| Mst/Mn | 0,90 |
| Ist/In | 6 |
| Setrvačnost rotoru (kg·m2) | 21,5 |
| Setrvačnost zátěže (kg·m2) | 409 |
| Výkonnost | |
| Účinnost (%) | 95,5 |
| Účiník | 0,9 |
| Příslušenství | |
| 6 x PT100 ve vinutích | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzační ohřívač 230 V | |
| 3 x PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Okolní teplota (°C) | -20 až +40 (-30, +50, +60 volitelné) |
| Nadmořská výška | do 1000 m |
| Mechanická data | |
| Izolační třída | F |
| Nárůst teploty (oteplení) | B |
| Instalace | IM B3 (jiná provedení na vyžádání) |
| Zatížení | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IP55 |
| Typ chlazení | IC611 (Na vyžádání IC616, IC666) |
| Přibližná hmotnost | 2870 kg |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, Softstartér |
| Typ zatěže | Parabolická nebo lineární křivka |
| Barva | RAL7030 |
| Odstín laku | Lesklý |
| Rotorová klec | Měděná pásovina |
| Typ svorkovnice | VYBO CB1-HV |
| Data o ložiscích | |
| Ložiska DE/NDE | 6326-C3/6326-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
V náročných výrobních linkách, čerpacích soustavách i technologických celcích přináší elektromotor 1400 ot./min H27R 4003-4-6 s výkonem 710 kW výrazný prostor pro snížení provozních nákladů při zachování vysoké rezervy pro nepřetržité zatížení. Tento trojfázový elektromotor je navržen pro aplikace, kde rozhodují účinnost, stabilita a dlouhodobá spolehlivost pohonu.
Konstrukce se super prémiovou účinností IE4 pomáhá omezovat energetické ztráty u velkých pohonů a svařovaný ocelový rám přináší vysokou tuhost při snadnější manipulaci během přepravy i montáže. V praxi to oceníte zejména u pohonů, které musí dlouhodobě pracovat s vysokým zatížením a zároveň udržovat nízké energetické ztráty provozu.
Úsporný provoz při průmyslovém nasazení elektromotoru 1400 ot./min
Vysoká účinnost 95,5 % a účiník 0,9 podporují efektivní využití napájení, což je důležité v provozech, kde jsou celkové náklady na energii stejně významné jako samotný výkon. Jmenovitý proud 79,8 A, jmenovitý krouticí moment 4554 Nm a jmenovité otáčky 1489 ot./min poskytují konstruktérům dobrý základ pro návrh převodů, spojek i rozběhu.
- Hodí se pro čerpadla technologické vody.
- Uplatní se u velkých ventilátorů a dmychadel.
- Je vhodný pro kompresorové sestavy.
- Využije se v míchadlech a homogenizátorech.
- Podpoří pohon dopravníkových linek.
- Je vhodný pro velkorozměrové brusky.
- Nasadí se v drtičích a mlýnech.
- Vyhovuje pro extrudéry.
- Hodí se do válcovacích tratí.
- Uplatní se v navíjecích zařízeních.
- Využije se ve zkušebních stolicích výrobců OEM.
- Podpoří pohon odsiřovacích jednotek.
- Nasadí se v chladicích věžích a pomocných agregátech.
Rozběh, ochrana a momentová rezerva při vysokém zatížení
Při návrhu rozběhu a napájení je třeba počítat s tím, že rozběhový moment dosahuje 0,9násobku jmenovitého momentu, zvratný moment 2,2násobku jmenovitého momentu a rozběhový proud 6násobku jmenovitého proudu. Tyto údaje jsou důležité pro nastavení ochrany, dimenzování transformátoru i volbu rozběhového zařízení v rámci pohonné techniky.
Pro dlouhodobý provoz v náročném prostředí je motor připraven ke sledování teploty a ložisek, přičemž standardní tepelná ochrana a monitoring podporují kontrolu jeho stavu během směnného provozu. Izolační třída F, nárůst teploty B, ložisko DE 6326-C3 i ložisko NDE 6326-C3 přispívají ke stabilitě při nepřetržitém zatížení.
Jistota montáže v těžkém průmyslu
Hmotnost balení 2870 kg, moment setrvačnosti rotoru 21,5 kg·m² a moment setrvačnosti zátěže 409,0 kg·m² musí být zohledněny již ve fázi projektování základů, kotevních prvků a servisního přístupu. Při napájení ze sítě 6000 V jde o řešení, které dobře zapadá do velkých továren a technologických celků, kde se očekává dlouhá životnost a systematicky řízená údržba.
Vysoce výkonné využití v integrovaných linkách
Pokud potřebujete motor pro čerpací stanice, drtiče, dopravní systémy, míchací linky, ventilátorové bloky nebo jiné těžké průmyslové aplikace, model H27R 4003-4-6 poskytuje technický základ pro efektivní a spolehlivý provoz. Pro cenovou nabídku, technickou konzultaci a doporučení konfigurace nás kontaktujte.
