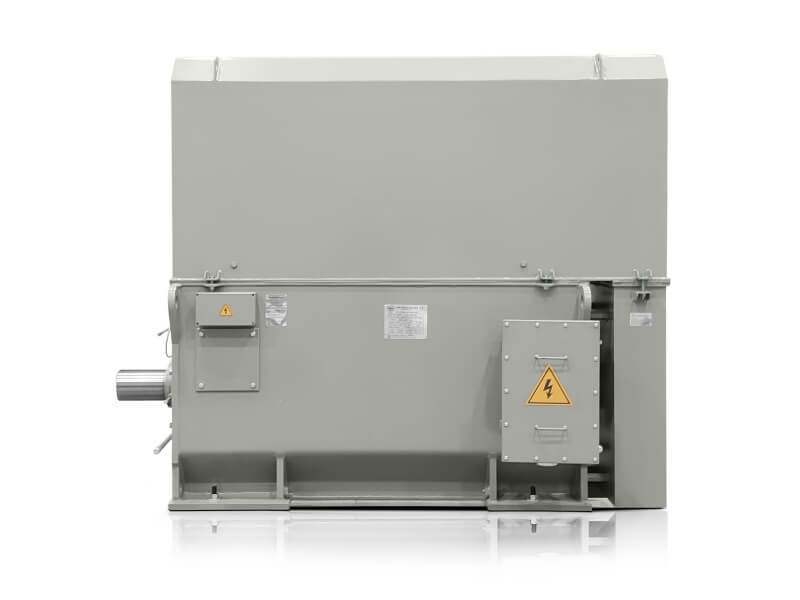

Vysokonapěťový elektromotor 315 kW, 494 ot./min, 10000 V, IC611, H27R 4502-12-10

Dlouhý popis produktu

H27R 4502-12-10 přináší vysokou účinnost v provozech, kde se od pohonu očekává dlouhodobá stabilita, nižší energetické ztráty a spolehlivý výkon při vysokém zatížení. Tento elektromotor 500 ot./min v kategorii vysoce výkonných řešení pracuje s výkonem 315 kW, jmenovitým proudem 25,1 A, účiníkem 0,78 a účinností 93,2 %, což podporuje hospodárný provoz v nepřetržitých technologických celcích.

Konstrukce série H27R-HD-Modular využívá uzavřený chladicí okruh s chlazením IC611 vzduch-vzduch, který pomáhá udržet čisté vnitřní prostředí motoru i v prašných nebo korozivních podmínkách. V praxi to zlepšuje použitelnost vysokonapěťového elektromotoru v aplikacích, kde je důležitá stabilní tepelná bilance a dlouhá životnost izolace třídy F se třídou nárůstu teploty B.

Účinnost IE4 snižuje provozní náklady při dlouhodobém provozu

Super prémiová účinnost IE4 je u tohoto typu motoru důležitá zejména tehdy, když se provoz počítá na tisíce hodin ročně. Nižší elektrické ztráty se projeví hospodárnějším provozem a lepší ekonomikou pohonu při trvalém zatížení. Série H27R-HD-Modular tak přirozeně zapadá do prostředí, kde se sleduje spotřeba energie i tepelná zátěž celé linky.

• Účinnost 93,2 % pomáhá omezit zbytečný odvod tepla z vinutí i rotoru.
• Účiník 0,78 podporuje návrh napájení v robustních průmyslových soustavách.
• Jmenovitý krouticí moment 6090 Nm poskytuje dostatečnou rezervu pro náročné technologické pohony.

Konstrukce zvyšuje odolnost při trvalém zatížení

VYBO Electric u této série využívá řešení s rotorovou klecí z měděných pásků, která přináší nízké elektrické ztráty a vyšší tepelnou odolnost než běžné alternativy. Rotor s momentem setrvačnosti 58,0 kg·m² spolu s vysokým momentem setrvačnosti zátěže 3430,0 kg·m² vytváří předpoklady pro stabilní provoz u pohonů s výraznou mechanickou rezervou.

• Rozběhový moment dosahuje 0,9násobku jmenovitého krouticího momentu, což je důležité při návrhu rozběhového režimu.
• Zvratný moment dosahuje 2násobku jmenovitého krouticího momentu, což zvyšuje jistotu při překonávání momentových špiček.
• Rozběhový proud dosahuje 4,7násobku jmenovitého proudu, proto je nutné správně dimenzovat napájení i ochranu.

Rozměry a uložení podporují integraci do velkých sestav

Osová výška 450 mm a hmotnost balení 4680 kg potvrzují určení pro těžké průmyslové sestavy, kde se počítá s robustním základem a přesným vyrovnáním. Ložisko na straně DE NU228-C3+6030-C3 a ložisko na straně NDE NU228-C3 podporují spolehlivé uložení rotoru při dlouhodobém zatížení. Tento dvanáctipólový elektromotor je proto vhodný také pro integraci do technologických uzlů, které vyžadují přesnou dynamiku a stabilní provoz při nízkých otáčkách.

Použití v těžké průmyslové technice

Model H27R 4502-12-10 nachází uplatnění tam, kde se spojují vysoké nároky na výkon, odolnost a dlouhodobý provoz. Je vhodný zejména pro průmyslové pohony pro vysoké napětí v rozsáhlých výrobních a zpracovatelských celcích, kde je vyžadována spolehlivost při nepřetržitém provozu.

• Hlavní drtiče v cementářských linkách.
• Kulové mlýny a granulační jednotky v těžebním průmyslu.
• Ventilátorové agregáty pro velké vzduchotechnické soustavy.
• Kompresorové stanice s trvalým zatížením.
• Čerpací stanice pro dopravu vody a technologických médií.
• Extrudéry a míchací linky při zpracování polymerů.
• Válcovací tratě v hutnických provozech.
• Převody dopravníkových systémů v těžkém průmyslu.
• Procesní míchadla ve velkých chemických provozech.

Podpora návrhu pro soustavy s napětím 10 000 V

Napájení na úrovni 10 000 V vyžaduje důsledný návrh ochrany, kabeláže a logiky rozběhu, zejména při požadovaném proudu 25,1 A a otáčkách 494 ot./min. H27R 4502-12-10 je proto vhodný pro OEM integrátory i provozovatele, kteří potřebují spolehlivý výkon v aplikacích s dlouhým pracovním cyklem a vysokou provozní spolehlivostí. VYBO Electric doporučuje využít tuto nabídku u projektů, kde je kladen důraz na efektivní a robustní vysokonapěťový pohon.
