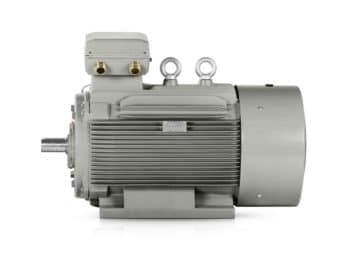

Typ elektromotoru: 3LC-315M-6 90KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 3LC-315M-6 |
| Rám (mm) | 315 |
| Elektrická data | |
| Výkon (kW) | 90 |
| Jmenovitý proud 400 V (A) | 161 |
| Jmenovitý proud 690 V (A) | 93,33 |
| Rychlost (rpm) | 990 |
| Frekvence (Hz) | 50 |
| Poly | 6 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2 |
| Poměr rozběhového momentu (LRT/RLT) | 2 |
| Poměr rozběhového proudu (LRA/RLA) | 6,7 |
| Výkonnost | |
| Efektivita (%) | 94,9 |
| Třída účinnosti | IE3 |
| Účinník | 0,85 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 868 |
| Rozměry balení (mm) | 1412*727*1026 |
| Hlučnost (dB) | 83 |
| Setrvačnost rotoru (kg/m2) | 5,3297 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M63X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6319-C3/6319-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Silná litinová kostra dává tomuto pohonu rezervu, kterou ocení výroba, údržba i konstrukce při dlouhodobé zátěži. Model 3LC-315M-6 jako šestipolový elektromotor přináší úsporu v provozu a zároveň hodnotu při nasazení do linek, kde rozhoduje stabilita chodu, servisní intervalovost a odolnost vůči vibracím.
Šestipolový elektromotor pro stabilní chod výrobních technologií
Jmenovitý výkon 90 kW a 990 otáček/min poskytují vhodný základ pro technologie, které potřebují plynulý přenos energie bez zbytečných rozběhových rázů. Tento elektrický motor se dobře uplatní tam, kde se pracuje s trvalou zátěží a kde se vyžaduje rozumné dimenzování pohonu v rámci celé linky.
Silná litinová kostra tu není jen konstrukční detail. Vyztužené ložiskové štíty z litiny a vyztužené litinové patky pomáhají udržet přesnost uložení a omezují přenos vibrací do stroje, což je důležité při dlouhých provozech a při zařízeních citlivých na souosost.
Litinová kostra pro dlouhodobou odolnost v nepřetržitém provozu
Pro střední podniky i velké fabriky je důležité, aby motor zvládal opakované starty, stabilní zátěž a jednoduchou integraci do existujících sestav. Tento asynchronní elektromotor je vhodný pro provozy, kde se plánuje podle servisních oken a kde se sledují celkové náklady během celé životnosti zařízení.
- Čerpací stanice pro technologickou vodu v chemické výrobě.
- Dopravníkové systémy pro balení sypkých materiálů.
- Drticí a třídicí linky ve zpracování kameniva.
- Ventilační agregáty pro výrobní haly s vysokým objemem vzduchu.
- Extrudéry v plastikářském zpracování.
- Mlýny a míchačky v potravinářské dávkové výrobě.
Třída efektivity IE3 pro nižší spotřebu při trvalém zatížení
Třída efektivity IE3 podporuje energetickou efektivnost při běžném provozu, což je při výkonech na úrovni 90 kW důležité pro kontrolu spotřeby v dlouhých výrobních cyklech. Při projektech, kde se sleduje návratnost investice, se tento přístup projeví na provozních nákladech bez zásahu do pracovního rytmu technologie.
Výrobce s lety zkušeností má zjevně zvládnuté i detaily, které v praxi rozhodují o bezproblémové montáži a následném servisu. Kabelové průchodky 2-M63X1.5, ložisko DE 6319-C3 i ložisko NDE 6319-C3 podporují technické řešení pro rozumné napojení a servisní kontinuitu.
Montážní a provozní údaje pro přesné zařazení do pohonu
Jmenovitý proud △ 400V je 161 A a jmenovitý proud Y 690V je 93,33 A, což usnadňuje dimenzování jistících prvků a návrh rozvaděče. Poměr rozběhového momentu 2 a poměr zvratového momentu 2 pomáhají při návrhu aplikací, kde je důležitá předvídatelná dynamika. Poměr rozběhového proudu 6,7 je potřeba zohlednit při volbě spouštění a ochrany.
Efektivita 94,9 % a účiník 0,85 doplňují obraz pohonu, který je připraven na dlouhodobé nasazení v náročném průmyslovém režimu. Hlučnost 83 dB(A), setrvačnost rotoru 5,330 kg/m², hmotnost balení 868 kg a rozměry balení 1412*727*1026 mm jsou praktické údaje při logistice, montáži a plánování manipulace.
90 kW výkon pro linky, kde se počítá každý výrobní cyklus
V praxi jde o řešení pro projekty, kde má elektrický motor pracovat stabilně, servisně předvídatelně a s rezervou pro delší výrobní horizont. Model 3LC-315M-6 tak zapadá do prostředí, kde se od pohonu očekává kontinuita, odolnost a rozumné provozní náklady.
Kontakt pro technický návrh pohonu
Pro cenovou nabídku, technické ověření nebo výběr vhodného zapojení kontaktujte nás.
