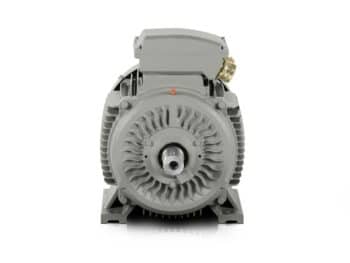

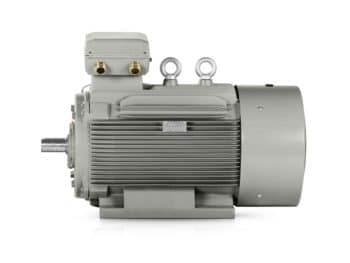

Typ elektromotoru: 3LC-355M2-4 250KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 3LC-355M2-4 |
| Rám (mm) | 355 |
| Elektrická data | |
| Výkon (kW) | 250 |
| Jmenovitý proud 400 V (A) | 418 |
| Jmenovitý proud 690 V (A) | 242,32 |
| Rychlost (rpm) | 1490 |
| Frekvence (Hz) | 50 |
| Poly | 4 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2,2 |
| Poměr rozběhového momentu (LRT/RLT) | 2 |
| Poměr rozběhového proudu (LRA/RLA) | 7,1 |
| Výkonnost | |
| Efektivita (%) | 96 |
| Třída účinnosti | IE3 |
| Účinník | 0,9 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 1450 |
| Rozměry balení (mm) | 1607*822*1161 |
| Hlučnost (dB) | 95 |
| Setrvačnost rotoru (kg/m2) | 7,248 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M63X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6322-C3/6322-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Stabilní provoz, nižší ztráty a jistota při dlouhodobém nasazení dělají z modelu 3LC-355M2-4 řešení, které přináší efektivitu a hodnotu do náročných provozů. Tento elektromotor 1500 ot./min je určený pro aplikace, kde se sleduje nejen výkon, ale i provozní náklady, dostupný krouticí moment při rozběhu a plynulost chodu v režimu s proměnlivým zatížením.
Elektromotor 1500 ot./min pro plynulý chod výrobních linek
Jmenovitý výkon 250 kW a jmenovité otáčky 1490 otáček/min dávají tomuto elektrickému motoru rezervu pro technologie, které pracují ve vícesměnných režimech. Třída efektivity IE3 podporuje úsporný provoz při běžné zátěži a v praxi pomáhá snižovat náklady na energii tam, kde rozhoduje dlouhý denní takt. Hodnota účiníku 0,9 zlepšuje využití sítě ve stabilních průmyslových sestavách.
Asynchronní elektromotor je vhodný pro strojní celky, které potřebují odolné a servisně dobře uchopitelné řešení. Průmyslová automatizace klade důraz na předvídatelný rozběh, opakovatelné chování a jednoduchou integraci do existujících rozvaděčů, co tento typ pohonu podporuje v běžné výrobní praxi.
Silná litinová kostra pro těžké průmyslové nasazení
Silná litinová kostra zvyšuje odolnost celku při vibracích, rázovém zatížení a dlouhodobém chodu. Vyztužené ložiskové štíty z litiny a vyztužené litinové patky pomáhají udržet tuhost uložení i při montáži na masivní základové rámy. Takové provedení ocení zejména střední podniky a velké továrny, kde se od pohonu očekává spolehlivý výkon bez častých zásahů údržby.
Hlučnost 95 dB(A) je třeba brát v úvahu při návrhu pracoviště i při osazování do technologických hal. Setrvačnost rotoru 7,248 kg/m² podporuje vyrovnaný průběh chodu v aplikacích s vyšší mechanickou zátěží a s častými provozními změnami.
Rozběh a řízení zátěže v náročných provozech
Poměr rozběhového momentu 2 a poměr zvratového momentu 2,2 poskytují užitečné chování při startu pod zatížením. Poměr rozběhového proudu 7,1 pomáhá projektantům při dimenzování jistících prvků a při volbě navazující regulace v systémech průmyslové automatizace. Jmenovitý proud △ 400V je 418 A a jmenovitý proud Y 690V je 242,32 A, což usnadňuje přizpůsobení motoru podle napěťové soustavy provozu.
Napájení a zapojení pro praxi údržby
Napájení 400/690 V dává při návrhu větší pružnost při použití v různých výrobních segmentech. Kabelové průchodky 2-M63X1.5 usnadňují přivedení vedení při montáži do robustních zařízení a ložisko DE 6322-C3 spolu s ložiskem NDE 6322-C3 podporují předvídatelnou servisní strategii. Výrobce při tomto elektrickém motoru navazuje na roky zkušeností, které se projevují v konstrukci vhodné pro dlouhé provozní cykly.
Přesné řešení pro dopravníky, čerpadla a strojní sestavy
Tento model se uplatní v těchto konkrétních aplikacích:
- Hlavní dopravníkové linky v hutnické výrobě.
- Čerpací stanice technologické vody ve fabrice.
- Kompresorové sestavy pro centrální rozvod stlačeného vzduchu.
- Mlýny na zpracování sypkých surovin v cementárně.
- Extrudéry pro plastikářské provozy.
- Drtiče kameniva v lomové technologii.
- Ventilační jednotky pro velké průmyslové haly.
- Navijáky a pohony bubnů v ocelárenském manipulátoru.
Logistika a montáž s ohledem na velké dílny
Hmotnost balení 1450 kg a rozměry balení 1607*822*1161 mm je třeba započítat už při příjmu, skladování i přesunu do montážního prostoru. Takové rozměry vyžadují připravenou manipulační techniku a vhodný servisní přístup. Pokud potřebujete řešení pro průmyslový provoz, objednejte si model 3LC-355M2-4 včas, abyste mohli navázat na plánovanou odstávku bez zbytečných prodlev.
