Typ elektromotoru: 3LC-225M-8 22KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 3LC-225M-8 |
| Rám (mm) | 225 |
| Elektrická data | |
| Výkon (kW) | 22 |
| Jmenovitý proud 400 V (A) | 44,9 |
| Jmenovitý proud 690 V (A) | 26,03 |
| Rychlost (rpm) | 730 |
| Frekvence (Hz) | 50 |
| Poly | 8 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2 |
| Poměr rozběhového momentu (LRT/RLT) | 1,9 |
| Poměr rozběhového proudu (LRA/RLA) | 6,6 |
| Výkonnost | |
| Efektivita (%) | 90,6 |
| Třída účinnosti | IE3 |
| Účinník | 0,78 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 376 |
| Rozměry balení (mm) | 950*550*700 |
| Hlučnost (dB) | 73 |
| Setrvačnost rotoru (kg/m2) | 0,6181 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M50X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6313-C3/6313-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Jmenovité otáčky 730 otáček/min vytvářejí vhodný pracovní rozsah pro pohony, které mají nést zátěž plynule a bez zbytečného přetěžování mechaniky. Model 3LC-225M-8 je osmi polový elektromotor navržený pro provoz, ve kterém se sleduje energetická účinnost, stabilní rozběh a dlouhodobá návaznost na výrobní technologii.
Osmi polový elektromotor pro pohony s nízkými otáčkami
Osmi polový elektromotor se uplatní tam, kde je důležitý vyšší krouticí moment při nižších otáčkách a kde má provoz zůstat klidný i při dlouhých cyklech. V lehkém a středním průmyslu se proto hodí pro dopravníky, míchadla, čerpadlové sestavy a pomocné technologické uzly, které pracují v pravidelném režimu.
Jeho asynchronní charakter přináší jednodušší začlenění do běžných rozvodů a zároveň snižuje nároky na obsluhu. Pro OEM výrobce znamená takový pohon méně komplikací při skládání stroje a pro menší technologické celky předvídatelné chování při změně zatížení.

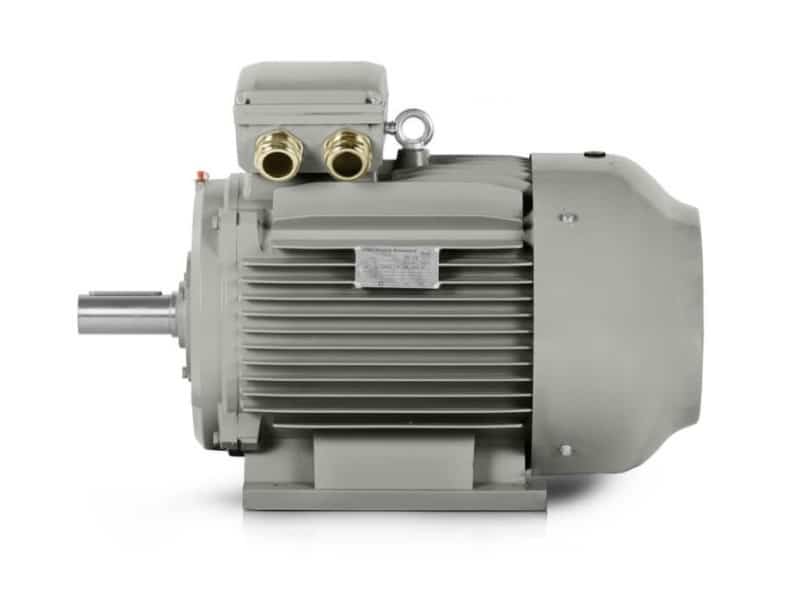

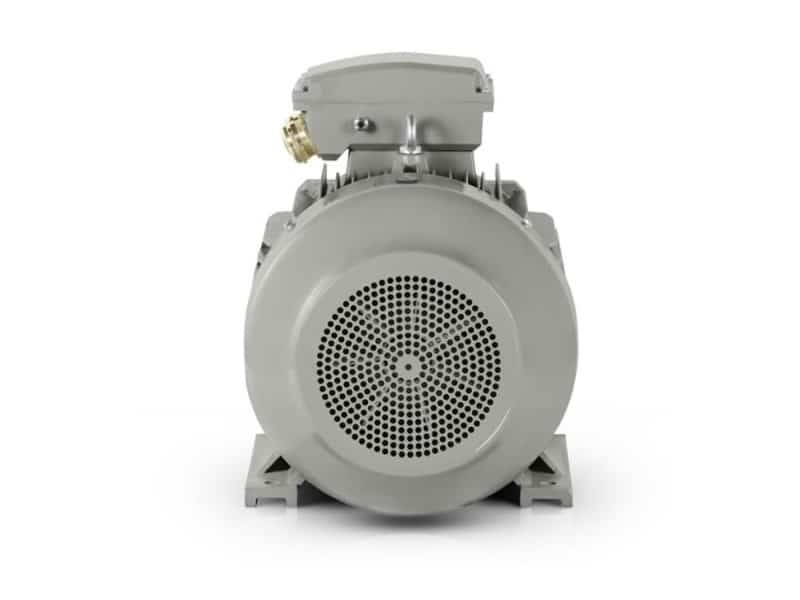

Silná litinová kostra pro tuhost v nepřetržitém provozu
Silná litinová kostra pomáhá udržet tuhost sestavy i v prostředí s delším chodem a častějšími starty. Vyztužené ložiskové štíty z litiny a vyztužené litinové patky zlepšují oporu při montáži, což ocení zejména provozy s vibracemi a s vyššími nároky na přesné uložení motoru.
Takové řešení se projeví při aplikacích, kde je motor vystaven opakovanému mechanickému namáhání a kde má ložisková část rezervu pro delší servisní životnost. Při návrhu pohonu je to praktický přínos pro linky, které nemají prostor na časté odstávky.
Ložiska a kabelové vyústění připravené na průmyslové zapojení
Ložisko DE 6313-C3 a ložisko NDE 6313-C3 podporují stabilní chod rotoru při kontinuálním zatížení. Kabelové průchodky 2-M50X1.5 usnadňují provedení instalace ve skříních a v motorových prostorech, kde se sleduje přehledné vedení výkonových kabelů.
Energetická účinnost při běžném zatížení
Třída účinnosti IE3 přináší provoz, který lépe reaguje na dlouhodobé nasazení v technologiích s ustáleným odběrem. V kombinaci s účinností 90,6 % a účiníkem 0,78 vzniká řešení, které pomáhá držet spotřebu pod kontrolou při opakovaných výrobních cyklech.
Pro elektromotor IE3 je důležité zejména to, že se úspora neodhaluje jen v projekci, ale i v denním režimu provozu. Z toho profitují plnicí linky, dopravníky i menší procesní celky, kde se sledují náklady během celé servisní periody.
Krouticí moment a rozběh pro výrobní techniku
Poměr rozběhového momentu 1,9, poměr zvratového momentu 2 a poměr rozběhového proudu 6,6 poskytují podklady pro návrh pohonu v systémech, které startují pod zatížením. Jmenovitý proud při △ 400V je 44,9 A a při Y 690V dosahuje 26,03 A, což usnadňuje volbu zapojení podle sítě a rozvaděče.
Aplikace v dopravnících, čerpadlech a technologických sestavách
Model 3LC PRO je vhodný pro pásový dopravník v balicí lince, šnekový dopravník sypkých materiálů, míchadlo procesní nádrže, lamelový dopravník třídicí stanice, odstředivé čerpadlo chladicího okruhu, šroubový kompresor s nižšími otáčkami, granulační stroj, míchací reaktor pro potravinářskou mezivýrobu a ventilátor odsávání technologické haly.
Rozměry, hmotnost a montáž v reálném provozu
Rozměry balení 950*550*700 mm a hmotnost balení 376 kg pomáhají při plánování manipulace ve skladu i při příjmu na montážním pracovišti. Setrvačnost rotoru 0,618 kg/m² podporuje návrh náběhu při zařízeních, kde se sleduje dynamika rozběhu i dobíhání.
Při více než 15 letech zkušeností s průmyslovými pohony se při výběru podobných motorů nejvíce osvědčuje důraz na montážní logiku, provozní režim a servisní přístup. Při modelu 3LC-225M-8 to znamená řešení připravené pro stroje, kde se od pohonu očekává přesný chod a dlouhá pracovní kontinuita.
V technologiích, které běží ve vícesměnném provozu, je právě asynchronní elektromotor praktickou součástí sestavy bez nadbytečných nároků na složité řízení. Při požadavku na nasazení v OEM strojích nebo v menších výrobních celcích doporučujeme objednat si tento motor včas, aby byla dodávka připravena ještě před plánovanou montáží.
