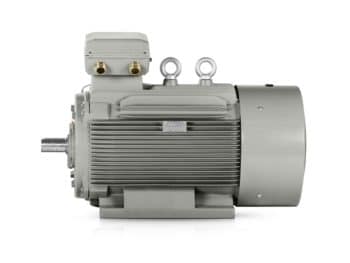

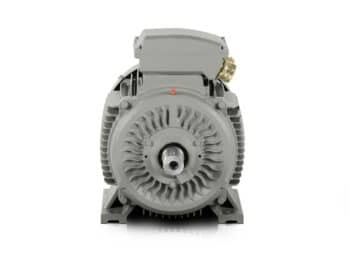

Typ elektromotoru: 3LC-315L2-4 200KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 3LC-315L2-4 |
| Rám (mm) | 315 |
| Elektrická data | |
| Výkon (kW) | 200 |
| Jmenovitý proud 400 V (A) | 334 |
| Jmenovitý proud 690 V (A) | 193,62 |
| Rychlost (rpm) | 1485 |
| Frekvence (Hz) | 50 |
| Poly | 4 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2,2 |
| Poměr rozběhového momentu (LRT/RLT) | 2 |
| Poměr rozběhového proudu (LRA/RLA) | 7,1 |
| Výkonnost | |
| Efektivita (%) | 96 |
| Třída účinnosti | IE3 |
| Účinník | 0,9 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 1214 |
| Rozměry balení (mm) | 1412*727*1026 |
| Hlučnost (dB) | 88 |
| Setrvačnost rotoru (kg/m2) | 5,274 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M63X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6319-C3/6319-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Konstrukce modelu 3LC-315L2-4 je navržena tak, aby přinesla úsporu v provozu i hodnotu pro dlouhodobé nasazení v pohonech s vyšším zatížením. Tento 4-polový elektromotor pracuje jako pevný základ pro technologie, kde se sleduje účinnost, startovací moment a stabilita při opakovaných cyklech. Pro střední podniky i velké továrny znamená spolehlivý výkon méně zásahů do výroby a lepší předvídatelnost provozních nákladů.
Třída efektivity IE3 snižuje spotřebu v nepřetržitém provozu
Třída efektivity IE3 je v tomto segmentu praktická zejména tam, kde motor běží dlouhé hodiny pod ustáleným zatížením. Super vysoká účinnost pomáhá udržet rozumnou bilanci mezi odběrem energie a dodaným mechanickým výkonem, což ocení provozy s nepřetržitou nebo vícesměnnou výrobou. Při pohonech, kde se sleduje každé procento ztrát, se tak otevírá prostor pro lepší plánování nákladů.
Jmenovitý výkon 200 kW a jmenovité otáčky 1485 otáček/min podporují nasazení v aplikacích, které potřebují stabilní krouticí moment i plynulý rozběh. Při zapojení 400/690 V se elektromotor 400 V uplatní v běžných průmyslových sítích bez zbytečných kompromisů při návrhu rozvaděče. Jmenovitý proud 334 A při △ 400V a 193,62 A při Y 690V poskytuje projektantům dostatek prostoru při dimenzování ochrany, kabelů a spínacích prvků.
Silná litinová kostra drží motor v náročné výrobní lince
Silná litinová kostra je důležitá tam, kde motor čelí vibracím, vyššímu zatížení od převodovky nebo dlouhodobému chodu v znečištěném prostředí. Vyztužené ložiskové štíty z litiny a vyztužené litinové patky zvyšují tuhost sestavy, což se projeví na menším přenosu nežádoucího namáhání do uložení. Pro konstruktéry je to výhoda při montáži na rámy, základové desky i do sestav s vyšším dynamickým zatížením.
Parametry rozběhu a brzdění pomáhají při návrhu pohonů s častým spouštěním. Poměr rozběhového momentu 2, poměr zpětného momentu 2,2 a poměr rozběhového proudu 7,1 dávají důležitý obraz o tom, jak se motor chová při náběhu i při přetížení. Setrvačnost rotoru 5,274 kg/m² zase pomáhá při posuzování rozběhových časů v sestavách s větší mechanickou vazbou.
4-polový elektromotor pro čerpadla, dopravníky a míchací technologie
Tento trojfázový elektromotor se hodí do provozů, kde je potřebná kombinace výkonu, odolnosti a jednoduchého servisního přístupu. Hlučnost 88 dB(A) je důležitým údajem při návrhu výrobních hal a při oddělení technologických celků, aby se zachovaly bezpečné pracovní podmínky. Kabelové průchodky 2-M63X1.5 zjednodušují připojení v sestavách s robustním vedením kabelů a průmyslovým uložením.
Ložisko DE 6319-C3 a ložisko NDE 6319-C3 podporují dlouhodobý provoz při správně navrženém mazání a přesném usazení. ISO certifikáty v rámci výrobních procesů jsou pro mnoho podniků důležité zejména proto, že usnadňují vstupní kontrolu, interní audit i opakovatelnou kvalitu při opakovaných dodávkách. Pro pohonnou techniku je takový přístup praktický, protože snižuje riziko neshod při montáži a následném servisu.
Konkrétní průmyslová nasazení pro 3LC PRO
Model 3LC-315L2-4 má parametry, které se dobře uplatní v náročných technologiích s vyšším mechanickým i tepelným zatížením.
- Odstředivé čerpadlo chladicí vody v ocelářském provozu.
- Ventilátor hlavního odsávání v hale válcovny.
- Dopravník sypkých materiálů v cementárně.
- Pásový dopravník tříděného kameniva v lomové technologii.
- Míchačka betonových směsí ve výrobně prefabrikátů.
- Šnekový dopravník obilí v obilném sile.
- Kompresorový agregát pro stlačený vzduch v strojírenské dílně.
- Extrudér plastů v zpracování polymerů.
- Rotační síto v provozu recyklace odpadu.
- Lisovací pohon v dřevozpracující lince.
- Drtič technologického materiálu v úpravně surovin.
- Stroj na výrobu papírové buničiny v papírně.
- Čerpadlová stanice procesní vody v chemické výrobě.
Rozměry balení 1412*727*1026 mm a hmotnost balení 1214 kg jsou důležité při logistice, skladování i při plánování manipulace v závodě. Při výběru do konkrétní linky se vyplatí zohlednit i to, jak motor zapadne do stávající pohonné sestavy, ať už jde o nové zařízení nebo modernizaci staršího stroje. Tento 4-polový elektromotor proto dává smysl tam, kde se od jednoho komponentu očekává stabilní chod, dlouhá životnost a rozumné provozní náklady.
Pro technické návrhy, porovnání zapojení nebo ověření dostupnosti kontaktujte nás.
