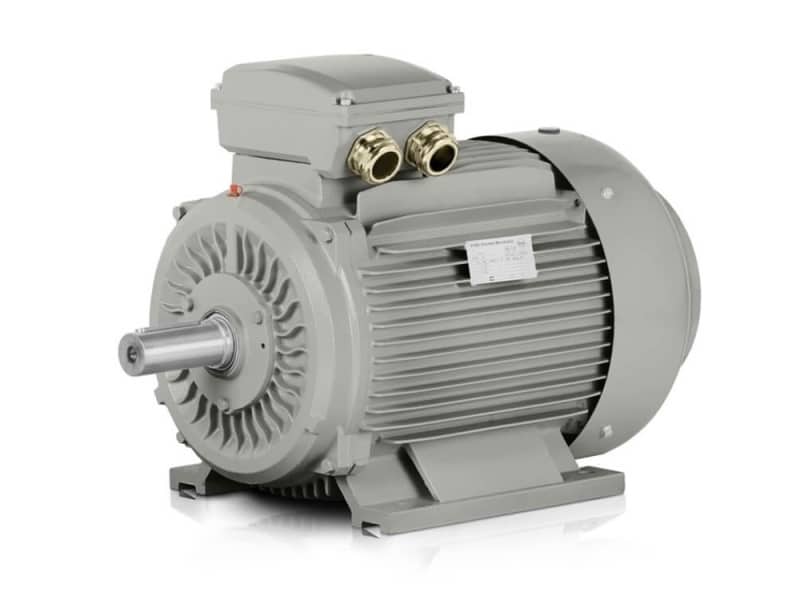

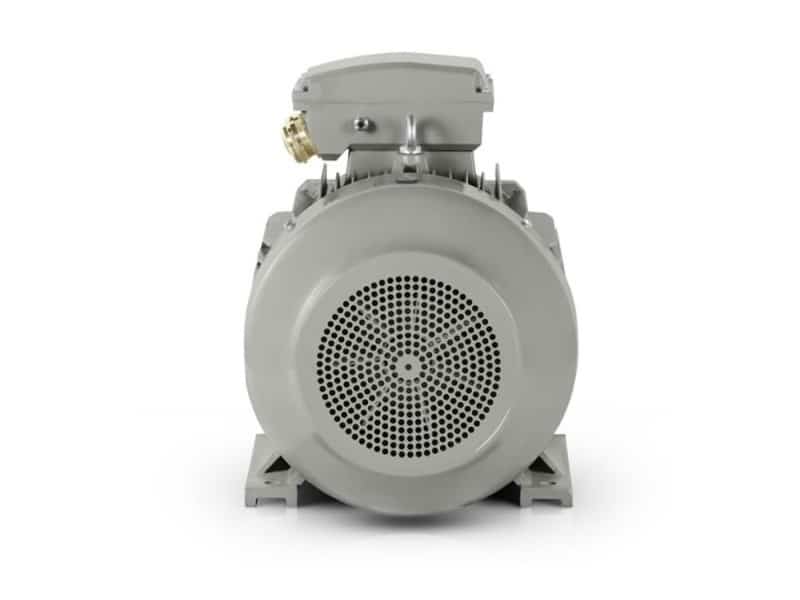

Typ elektromotoru: 3LC-160L-2 18,5KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 3LC-160L-2 |
| Rám (mm) | 160 |
| Elektrická data | |
| Výkon (kW) | 18,5 |
| Jmenovitý proud 400 V (A) | 32,5 |
| Jmenovitý proud 690 V (A) | 18,84 |
| Rychlost (rpm) | 2950 |
| Frekvence (Hz) | 50 |
| Poly | 2 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2,3 |
| Poměr rozběhového momentu (LRT/RLT) | 2 |
| Poměr rozběhového proudu (LRA/RLA) | 8,2 |
| Výkonnost | |
| Efektivita (%) | 92,4 |
| Třída účinnosti | IE3 |
| Účinník | 0,89 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 156 |
| Rozměry balení (mm) | 822*407*566 |
| Hlučnost (dB) | 81 |
| Setrvačnost rotoru (kg/m2) | 0,0716 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M40X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6309-2RZC3/6309-2RZC3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Dvoupólový elektromotor 3LC-160L-2 přináší ideální poměr mezi pořizovací cenou a úsporou energie a je navržen pro každodenní zátěž v lehkém i středním průmyslu. Výkon 18,5 kW a jmenovité otáčky 2950 otáček/min dávají pohonu rezervu pro kontinuální provoz na výrobních linkách, v OEM strojích i v menších technologických celcích, kde rozhoduje stabilita chodu a rozumné provozní náklady.
2950 otáček/min pro plynulý chod výrobních a strojírenských sestav
Jmenovité otáčky 2950 otáček/min umožňují přímou vazbu na aplikace, které vyžadují svižný rozběh a konzistentní přenos výkonu. V praxi jde o řešení pro odstředivá čerpadla, ventilátory průmyslového vzduchotechnického rozvodu, dopravníkové pásy, míchadla procesních nádrží, kompresorové agregáty, balicí stroje, řezací linky, textilní stroje, kalibrační válce, granulační zařízení, sušicí jednotky, obráběcí pomocné pohony a menší excentrické lisy. U těchto aplikací se oceňuje i třífázový elektromotor, který drží stabilní pracovní podmínky při opakované zátěži.

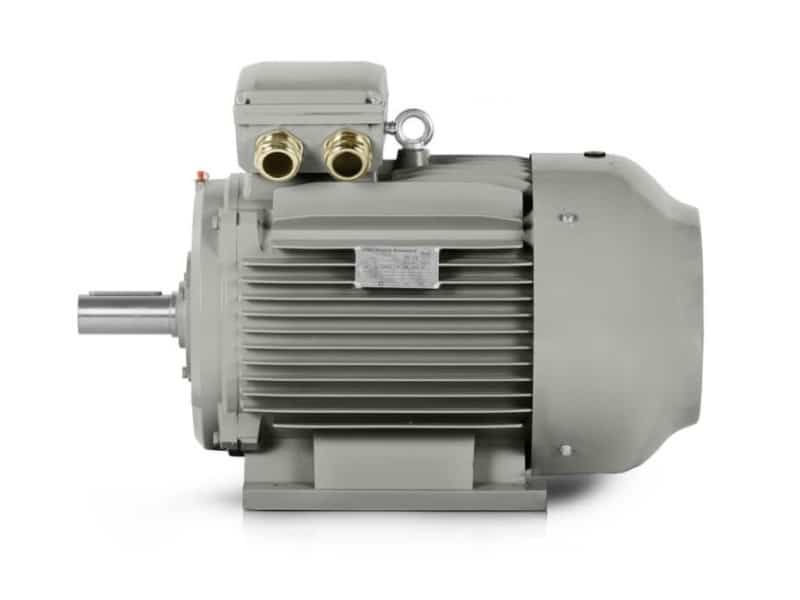

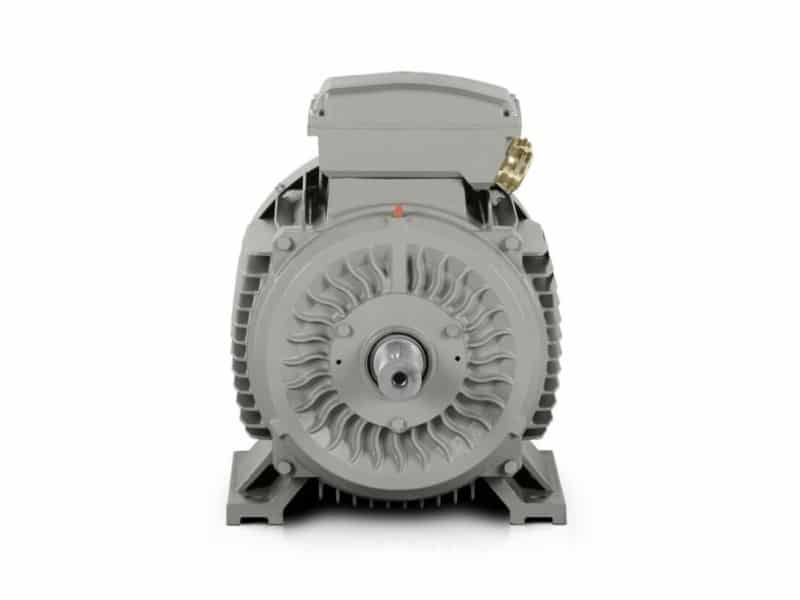

Silná litinová kostra pro náročnou montáž i dlouhodobou stabilitu
Silná litinová kostra zvyšuje tuhost sestavy a pomáhá omezit vibrace při zatížení. Zesílené ložiskové štíty z litiny a zesílené litinové patky zlepšují pevnost uložení ve strojním rámu, což je důležité při častých startech, přerušovaném provozu a u strojů, kde se přenášejí rázy od pracovního mechanismu.
Pro integrátory a výrobce zařízení je důležitá i opakovatelnost osazení. Kabelové průchodky 2-M40X1.5 usnadňují vedení kabeláže v rozvaděčích a v kompaktních sestavách, zatímco ložiska DE 6309-2RZC3 a NDE 6309-2RZC3 podporují delší servisní kontinuitu při správně navržené údržbě. Setrvačnost rotoru 0,072 kg/m² pomáhá při návrhu rozběhových poměrů pohonu.
Elektromotor IE3 pro nižší spotřebu v běžném provozu
Elektromotor IE3 využívá třídu efektivity IE3 – Super vysoká účinnost, která se v praxi projevuje na energetické efektivitě při trvalém nasazení. Efektivita 92,4 % a účiník 0,89 jsou hodnoty, které dávají projektantům oporu při dimenzování pohonu, zejména tam, kde se sleduje dlouhodobé zatížení sítě a provozní náklady. Jmenovitý proud 32,5 A při △ 400V a 18,84 A při Y 690V umožňuje jednodušší začlenění do běžných průmyslových zapojení.
Tento elektromotor IE3 nachází využití v technologiích, kde se očekává spolehlivý provoz v sériových strojích i v individuálních sestavách. Tisíce instalací v průmyslu ukazují, že tento konstrukční typ se osvědčuje v opakovaně se měnících provozních cyklech, při nichž je důležitá stabilní mechanická vazba a rozumná spotřeba elektrické energie.
Rozběhové a zvratové charakteristiky pro návrh pohonů
Poměr rozběhového momentu 2 a poměr zvratového momentu 2,3 umožňují lépe odhadnout chování pohonu při rozběhu i při změně zatížení. Poměr rozběhového proudu 8,2 podporuje přesnější návrh jištění a volbu spouštěcích prvků v sestavách, kde se elektromotor spouští opakovaně během výrobní směny. Hlučnost 81 dB(A) je důležitý údaj při umístění do hal, kde se hodnotí pracovní prostředí obsluhy.
Rozměry balení 822*407*566 mm a hmotnost balení 156 kg pomáhají při logistice, skladování i při manipulaci na montážním pracovišti. Pokud potřebujete motor pro konkrétní aplikaci ve výrobě, využijte nabídku a zvolte řešení, které spojí odolnou konstrukci, energetickou efektivitu a parametry vhodné pro běžnou průmyslovou praxi.
Přesné osazení pro OEM stroje a menší technologické celky
V IEc velikosti 160 mm je 3LC-160L-2 vhodný pro OEM stroje, kde se klade důraz na zaměnitelnost, servisní dostupnost a kompatibilitu s běžnými rámy pohonů. Z pohledu konstruktéra jde o motor, který se přirozeně začlení do čerpací techniky, dopravníků, míchacích zařízení, balicích linek, řezacích a obráběcích sestav bez potřeby nestandardních zásahů do návrhu stroje.
