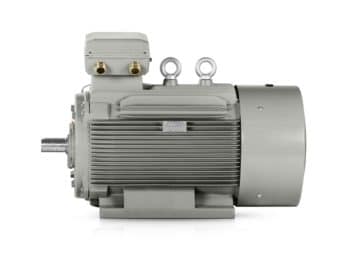

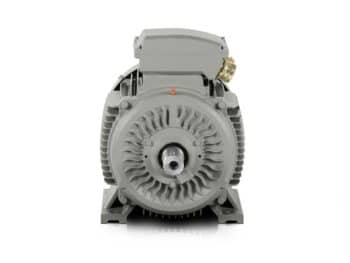

Typ elektromotoru: 3LC-315L1-2 160KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 3LC-315L1-2 |
| Rám (mm) | 315 |
| Elektrická data | |
| Výkon (kW) | 160 |
| Jmenovitý proud 400 V (A) | 265 |
| Jmenovitý proud 690 V (A) | 153,62 |
| Rychlost (rpm) | 2980 |
| Frekvence (Hz) | 50 |
| Poly | 2 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2,3 |
| Poměr rozběhového momentu (LRT/RLT) | 1,8 |
| Poměr rozběhového proudu (LRA/RLA) | 7,2 |
| Výkonnost | |
| Efektivita (%) | 95,6 |
| Třída účinnosti | IE3 |
| Účinník | 0,91 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 997 |
| Rozměry balení (mm) | 1412*727*1026 |
| Hlučnost (dB) | 92 |
| Setrvačnost rotoru (kg/m2) | 2,394 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M63X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6317-C3/6317-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Přesnost chodu, rezervy pro zatížení a dlouhá životnost tvoří základ hodnoty modelu 3LC-315L1-2. Tento elektromotor 3000 otáček je navržen tak, aby v praxi přinášel efektivitu a hodnotu modelu 3LC-315L1-2 při nepřetržitém provozu, kde rozhoduje stabilní výkon, rozumné provozní náklady a spolehlivý rozběh pod zátěží.
Výkon 160 kW a jmenovité otáčky 2980 otáček/min dobře sedí na pohony, které mají pracovat bez zbytečných výpadků a bez kompromisů v dynamice. Pro střední podniky, provozovatele velkých fabrik, strojníky i konstruktéry je důležité, aby třífázový elektromotor zapadl do existující technologie a nezatěžoval údržbu více, než je nezbytné. Právě proto se tento elektromotor IE3 vyplatí u projektů, kde se sleduje nejen výkon, ale i dlouhodobé chování v provozu.
Elektromotor 3000 otáček pro pohony s plynulým záběrem
Jmenovité otáčky 2980 otáček/min podporují plynulý přenos výkonu v aplikacích, kde se vyžaduje stabilní pracovní charakteristika. Poměr rozběhového momentu 1,8 a poměr zvratového momentu 2,3 dávají stroji použitelnou rezervu při startu i při změnách zatížení. To je praktické zejména tam, kde se třífázové elektromotory používají v sestavách s častým spouštěním, přerušovanou zátěží nebo s náběhem přes převodovku.
Silná litinová kostra pro provoz bez zbytečných prostojů
Silná litinová kostra, zesílené ložiskové štíty z litiny a zesílené litinové patky zvyšují odolnost při montáži i při dlouhodobém zatížení. Takové řešení pomáhá tlumit vibrace a chrání uložení v prostředí, kde se motor setkává s tvrdším servisním režimem. Ložisko DE 6317-C3 a ložisko NDE 6317-C3 podporují spolehlivý chod při aplikacích, které běží v pravidelných výrobních cyklech.
V praxi se tento přístup osvědčí při cementových dopravnících, míchačkách, drtičích, lisech, ventilátorech, čerpacích stanicích, extruzních linkách, kompresorech a válcovacích pohonech. Na těchto místech je důležitá mechanická jistota a schopnost zvládnout dlouhé provozní směny bez zbytečných zásahů údržby.
IE3 účinnost pro nižší ztráty v každodenním provozu
Třída efektivity IE3 – Super vysoká účinnost podporuje hospodárnější chod při běžném zatížení a pomáhá snižovat náklady tam, kde motor pracuje velkou část roku. Jmenovitý proud 265 A při △ 400V a 153,62 A při Y 690V spolu s účiníkem 0,91 vytvářejí podmínky pro rozumné dimenzování celého pohonu. Pro elektromotor IE3 je to praktický přínos, který se promítá do provozu i při dlouhých výrobních cyklech.
Konstrukce připravená pro průmyslové nasazení
Hlučnost 92 dB(A) je třeba zohlednit při návrhu strojů a krytování, no při velkých provozech jde o běžný parametr této výkonové třídy. Setrvačnost rotoru 2,394 kg/m² pomáhá při návrhu rozběhové charakteristiky a při koordinaci s měniči, spojkami nebo převody. Hmotnost balení 997 kg a rozměry balení 1412×727×1026 mm usnadňují plánování manipulace, skladování a osazení do výrobních celků.
Model 3LC PRO v této výkonnostní kategorii stojí na tisíce instalací v průmyslu, což je v praxi citelné zejména při porovnání servisních zkušeností a opakovatelné použitelnosti ve standardních aplikacích. Kabelové průchodky se uvádějí bez specifikace, proto je vhodné ověřit jejich zapojení přímo podle projektu a způsobu montáže.
Pokud potřebujete pohon pro čerpadlo, ventilátor, dopravník, míchačku, kompresor, brusku, separátor, extrudér nebo procesní linku, tento elektromotor 3000 otáček představuje řešení pro stabilní výrobu. Objednejte si ho včas a využijte rezervu pro plánované nasazení bez zdržení při přípravě technologie.
