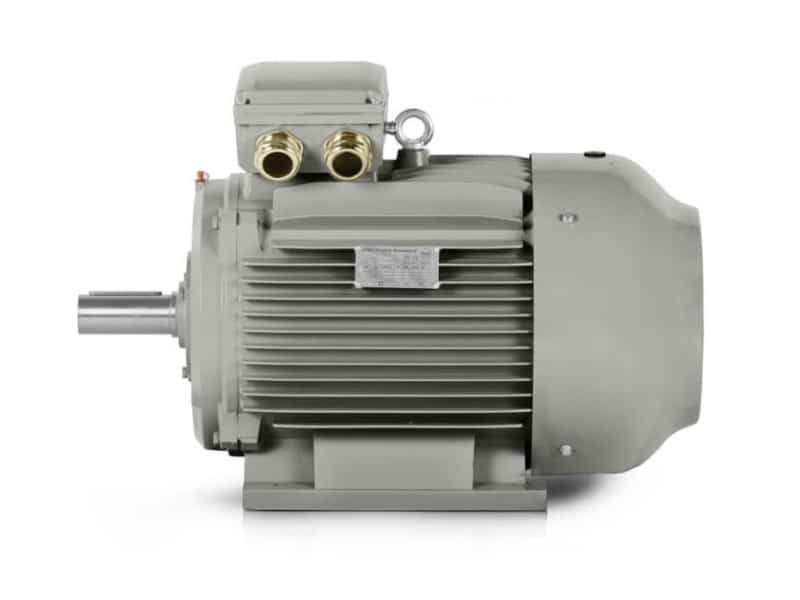

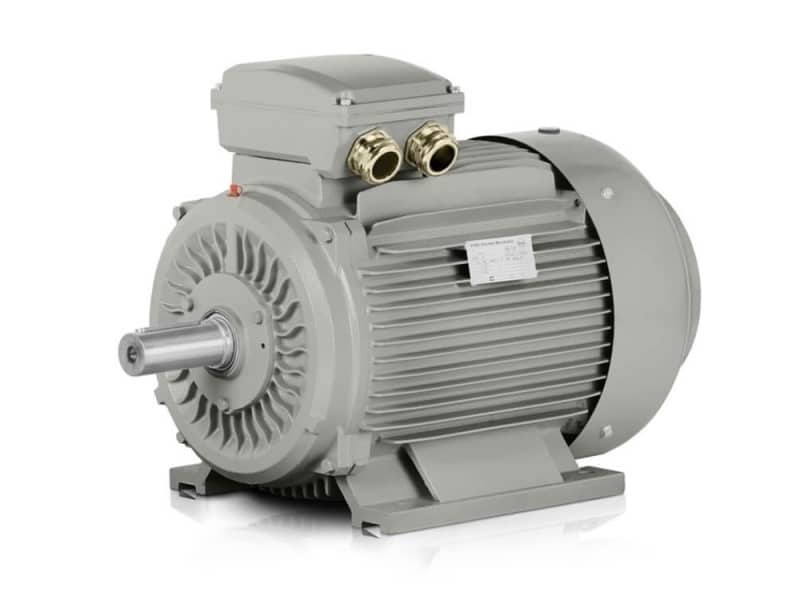

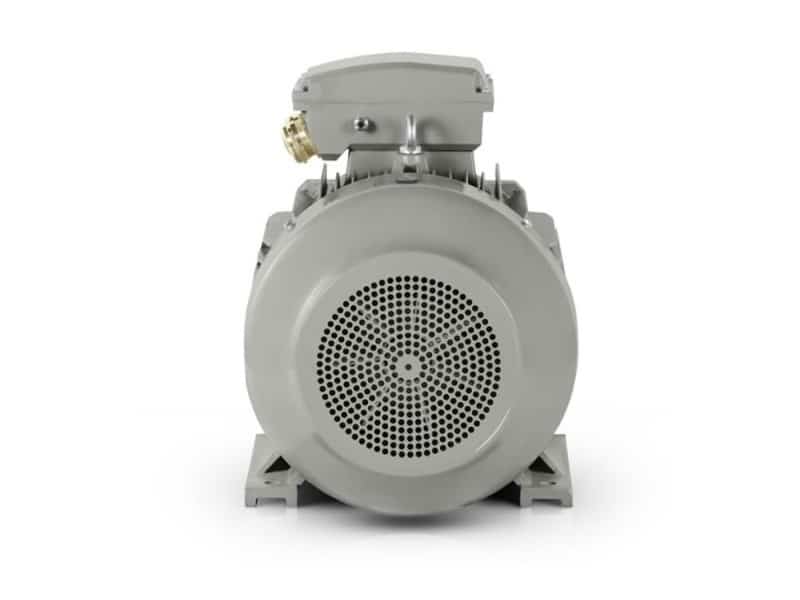

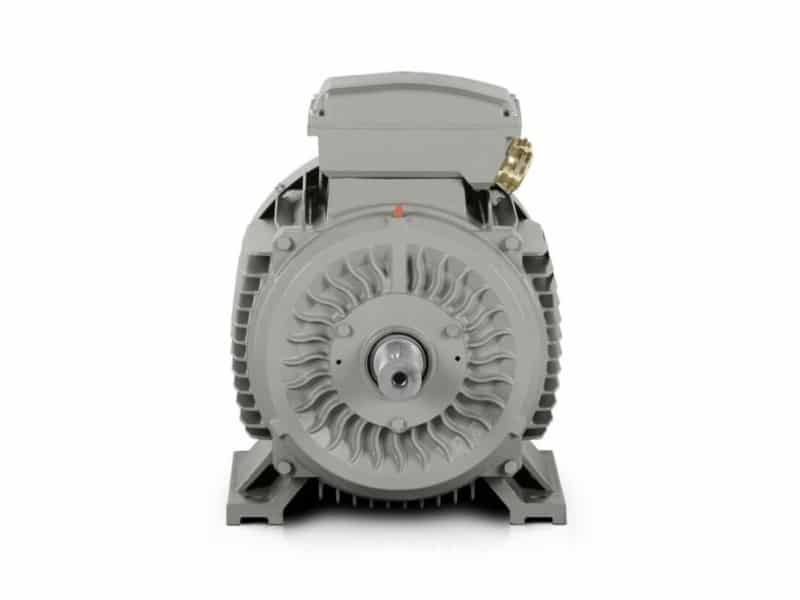

Typ elektromotoru: 3LC-160L-4 15KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 3LC-160L-4 |
| Rám (mm) | 160 |
| Elektrická data | |
| Výkon (kW) | 15 |
| Jmenovitý proud 400 V (A) | 27,3 |
| Jmenovitý proud 690 V (A) | 15,83 |
| Rychlost (rpm) | 1470 |
| Frekvence (Hz) | 50 |
| Poly | 4 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2,3 |
| Poměr rozběhového momentu (LRT/RLT) | 2,2 |
| Poměr rozběhového proudu (LRA/RLA) | 7,8 |
| Výkonnost | |
| Efektivita (%) | 92,1 |
| Třída účinnosti | IE3 |
| Účinník | 0,86 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 162 |
| Rozměry balení (mm) | 822*407*566 |
| Hlučnost (dB) | 73 |
| Setrvačnost rotoru (kg/m2) | 0,1116 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M40X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6309-2RZC3/6309-2RZC3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
4-polový elektromotor 15 kW pro úsporný provoz
4-polový elektromotor s označením 3LC-160L-4 pracuje s výkonem 15 kW a jmenovitými otáčkami 1470 otáček/min, takže umí spolehlivě pokrýt pohon čerpadel, dopravníků i míchadel v lehkém a středním průmyslu. V praxi přináší úsporu tam, kde rozhoduje stabilní chod, rozumná rezerva a návratnost investice do pohonné techniky. Model 3LC-160L-4 je proto vhodný i pro OEM stroje a menší technologické celky, které potřebují motor bez zbytečných kompromisů v provozu.
Třída efektivity IE3 pomáhá snižovat spotřebu při běžné zátěži a udržuje provoz hospodárný i při delších pracovních cyklech. Díky tomu je tento asynchronní elektromotor zajímavý pro aplikace, kde se sledují nejen pořizovací náklady, ale i náklady během celého životního cyklu zařízení.
Třída efektivity IE3 pro nižší provozní náklady
Silná litinová kostra poskytuje motoru pevné uložení v sestavě a lepší odolnost vůči vibracím, které vznikají při každodenním rozběhu a zátěži. Vyztužené ložiskové štíty z litiny a vyztužené litinové patky jsou řešením pro prostředí, kde se od motoru očekává stabilita při delším provozu a pevná vazba na rám stroje.
Pro integraci do strojů je důležitý i rozběhový charakter. Poměr rozběhového momentu 2,2 a poměr rozběhového proudu 7,8 dávají konstruktérovi jistotu při návrhu zátěže, která se rozbíhá pod odporem. Hodnota zpětného momentu 2,3 zároveň podporuje plynulý přechod do pracovního režimu bez zbytečného kolísání výkonu.
Silná litinová kostra pro strojové sestavy a OEM řešení
Rozměr, ložiska a napojení do technologie
Velikost rámu 160 mm usnadňuje montáž do standardizovaných sestav a zjednodušuje výměnu v existujících pohonech. Kabelové průchodky 2-M40X1.5 umožňují praktické připojení v rozváděčových a strojových instalacích, přičemž ložisko DE 6309-2RZC3 a ložisko NDE 6309-2RZC3 podporují přesný chod rotoru a dlouhodobou provozní jistotu.
Asynchronní elektromotor této třídy se dobře uplatní i tam, kde je třeba respektovat kompaktní prostor stroje. Rozměry balení 822*407*566 mm a hmotnost balení 162 kg pomáhají při plánování logistiky, montáže a manipulace ve výrobě i v servisních skladech.
Provozní vlastnosti, které pomáhají při dlouhých směnách
Účinník 0,86 a efektivita 92,1 % podporují vyvážený chod při delším provozu, což je důležité zejména při čerpacích stanicích, kompresorových sestavách a dopravních systémech. Hlučnost 73 dB(A) pomáhá udržet přijatelné pracovní podmínky v provozech, kde je motor součástí trvalého technologického procesu.
Setrvačnost rotoru 0,112 kg/m² je důležitá při návrhu rozběhu a doběhu soustavy, zejména pokud motor spolupracuje s převodovkou, spojkou nebo řemenicovým převodem. V kombinaci s jmenovitým proudem △ 400V 27,3 A a jmenovitým proudem Y 690V 15,83 A se snáze volí zapojení podle konkrétní rozvodné soustavy.
Uplatnění v lehkém a středním průmyslu
Motor nachází využití v přesně definovaných aplikacích, kde rozhoduje spolehlivý chod a snadná integrace do linky.
- Dopravník sypkých materiálů v balicí lince.
- Pohon pásového dopravníku v třídírně kameniva.
- Míchadlo v potravinářské předvýrobě.
- Čerpadlo technologické vody v úpravně médií.
- Ventilátor odsávání v lakovně.
- Šnekový podavač v dávkovacím zařízení.
- Pohon menšího briketovacího linky.
- Pohon bubnového síta v recyklační provozovně.
- Kompresorová jednotka v dílenské stlačené vzduchové síti.
- Transportní válečkový systém v montážní hale.
Zkušenost z praxe, která urychluje výběr
Při návrhu pohonu se vyplatí vycházet z reálné zkušenosti s tím, co v provozu funguje. Více než 15 let zkušeností v oblasti motorů a pohonů pomáhá posoudit, zda je pro danou aplikaci důležitější rezerva v rozběhu, pevnost kostry nebo snadná výměna v již existujícím stroji. V této kategorii se elektromotor IE3 osvědčuje tam, kde se sleduje spotřeba, stabilita a servisní praxe v jednom celku.
Kontaktujte nás pro návrh vhodného pohonu
Potřebujete ověřit kompatibilitu 3LC-160L-4 s vaším strojem nebo výrobní linkou? Kontaktujte nás a připravíme technické doporučení podle konkrétního provozu.
