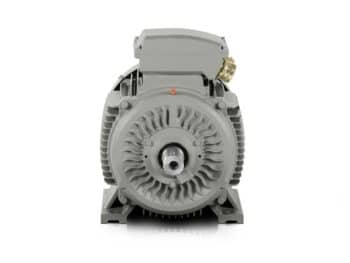

Typ elektromotoru: 3LC-315L2-6 132KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 3LC-315L2-6 |
| Rám (mm) | 315 |
| Elektrická data | |
| Výkon (kW) | 132 |
| Jmenovitý proud 400 V (A) | 232 |
| Jmenovitý proud 690 V (A) | 134,49 |
| Rychlost (rpm) | 990 |
| Frekvence (Hz) | 50 |
| Poly | 6 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2 |
| Poměr rozběhového momentu (LRT/RLT) | 2 |
| Poměr rozběhového proudu (LRA/RLA) | 6,8 |
| Výkonnost | |
| Efektivita (%) | 95,4 |
| Třída účinnosti | IE3 |
| Účinník | 0,86 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 1069 |
| Rozměry balení (mm) | 1412*727*1026 |
| Hlučnost (dB) | 83 |
| Setrvačnost rotoru (kg/m2) | 6,8238 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M63X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6319-C3/6319-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Silná litinová kostra dává tomuto řešení pevnou oporu v provozech, kde se počítá s trvalým zatížením, vibracemi a dlouhými výrobními směnami. Elektromotor 1000 otáček v podobě modelu 3LC-315L2-6 přináší efektivitu a hodnotu pro střední podniky i velké fabriky, které potřebují držet výrobní rytmus bez zbytečných prostojů.
Při návrhu pohonu oceníte stabilní chod při 990 otáčkách/min, který je vhodný pro aplikace s vyšším krouticím momentem a citlivou vazbou na rozběhové poměry. Trojfázový elektromotor se snáze začlení do existujících linek, kde se vyžaduje spolehlivý výkon, rozumná provozní rezerva a servisně předvídatelné chování.
Elektromotor 1000 otáček pro plynulý chod výrobních celků
Tento elektromotor IE3 je navržen pro provozy, které potřebují spojit dlouhodobé zatížení s rozumnými provozními náklady. Třída efektivity IE3 podporuje nižší spotřebu při běžném zatížení a v praxi pomáhá při nepřetržitém chodu technologie, kde se každá úspora promítá do ročních výsledků.
V technické praxi se osvědčuje při čerpání médií, dopravních systémech i při strojích s vyšším odporem rozběhu. Díky jmenovitým otáčkám 990 otáček/min zůstává pohon dobře čitelný pro konstruktéry, kteří potřebují vyvážit požadavky na moment, tepelnou zátěž a stabilitu celé sestavy.
Silná litinová kostra pro strojníky, kteří řeší reálný provoz
Litinové provedení kostry pomáhá tlumit mechanické namáhání a držet geometrie motoru i při delším zatížení. Vyztužené ložiskové štíty z litiny a vyztužené litinové patky zvyšují odolnost na základových rámech, v čerpacích stanicích i v pohonech s vyššími vibracemi.
Takové řešení je přínosné tam, kde se motor montuje do robustních agregátů a kde se očekává dlouhý servisní interval. Průmyslová praxe potvrzuje, že trojfázové elektromotory této třídy se uplatňují v tisících instalacích v průmyslu, od jednoduchých strojních sestav až po větší technologické celky.
IE3 účinnost a výkon, který zapadne do výrobní disciplíny
Pro provozovatele hal a linek je důležité, aby motor zvládal opakované spouštění i ustálené zatížení bez zbytečných výkyvů. Hodnoty rozběhového a zvratového momentu pomáhají při návrhu pohonu v situacích, kde rozhoduje spolehlivé roztočení soustavy a jistý přechod do pracovního režimu.
Jmenovitý proud při △ 400V 232 A a při Y 690V 134,49 A usnadňuje dimenzování rozvaděčů, jistících prvků a kabelových tras. Pro montážní a servisní týmy jsou důležité i kabelové průchodky 2-M63X1.5, ložisko DE 6319-C3 a ložisko NDE 6319-C3, které podporují dlouhodobou provozní disciplínu.
Reálné nasazení v linkách, čerpadlech a dopravnících
Model 3LC PRO je vhodný pro dopravníkové soustavy, míchací agregáty, ventilátorové sestavy, kompresorové sestavy, briketovací lisy, drtiče materiálu, technologické míchačky, odstředivá čerpadla, odvodňovací stanice, pásové dopravy, granulátory, vláknové navíječe a provozní pohony ve zpracování surovin.
Při plánování instalace pomohou i provozní údaje jako hlučnost 83 dB(A), setrvačnost rotoru 6,824 kg/m², hmotnost balení 1069 kg a rozměry balení 1412*727*1026 mm. Tyto hodnoty usnadňují logistiku, manipulaci i osazení do konstrukce bez zbytečných překvapení na montážním místě.
Pokud potřebujete elektromotor 1000 otáček pro výrobní technologii, která nesmí zpomalit váš denní výkon, objednejte si model 3LC-315L2-6 ještě dnes. Na projekty s napětím 400/690 V je připraven okamžitě a při poptávce doporučujeme jednat rychle, abyste si udrželi plynulost dodávek.
