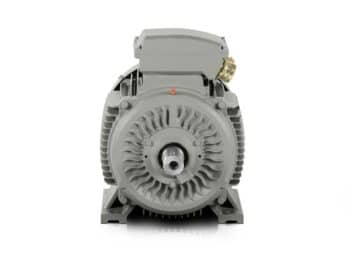

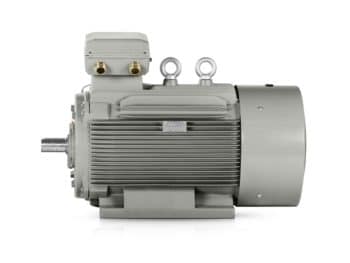

Typ elektromotoru: 3LC-315S-2 110KW 400/690V 50HZ
| Všeobecná data | |
| Typ | 3LC-315S-2 |
| Rám (mm) | 315 |
| Elektrická data | |
| Výkon (kW) | 110 |
| Jmenovitý proud 400 V (A) | 185 |
| Jmenovitý proud 690 V (A) | 107,25 |
| Rychlost (rpm) | 2980 |
| Frekvence (Hz) | 50 |
| Poly | 2 |
| Napětí (V) | 400/690 |
| Připojení | △/Y |
| Poměr zvratového momentu (BDT/RLT) | 2,3 |
| Poměr rozběhového momentu (LRT/RLT) | 1,8 |
| Poměr rozběhového proudu (LRA/RLA) | 7,1 |
| Výkonnost | |
| Efektivita (%) | 95,2 |
| Třída účinnosti | IE3 |
| Účinník | 0,9 |
| Příslušenství | |
| 3 × PTC termistor | |
| Normy | |
| Standard: specifikace | IEC60034-1 |
| Standard: test | IEC60034-2 |
| Standard: hluk | IEC60034-9 |
| Standard: vibrace | IEC60034-14 |
| Podmínky prostředí | |
| Teplota okolí (°C) | -20 až +40°C (-30, +50, +60 volitelné) |
| Instalační nadmorská výška | do 1000 m |
| Mechanická data | |
| Izolační trída | F |
| Zvýšení teploty | B |
| Instalace | IM B (Na vyžádání) |
| Provozní režim | S1 (S2, S3, S4 – S9 volitelné) |
| Třída ochrany | IM B (Na vyžádání) |
| Typ chlazení | IC411 |
| Hmotnost balení (kg) | 843 |
| Rozměry balení (mm) | 1302*727*1026 |
| Hlučnost (dB) | 92 |
| Setrvačnost rotoru (kg/m2) | 1,495 |
| Vibrace (mm/s) | 2.8 |
| Směr rotace | Oba |
| Startování | DOL, VFD, softstartér |
| Typ zatížení | Parabolická nebo lineární křivka |
| Kabelové průchodky | 2-M63X1.5 |
| Data o ložiscích | |
| Ložiska DE/NDE | 6317-C3/6317-C3 |
| Mazivo | Lithiový základ č. 2 (teplotní třída) |
Dlouhý popis produktu
Silná litinová kostra pomáhá snížit riziko deformace při dlouhodobé zátěži a dává dvoupólovému elektromotoru 3LC PRO 3LC-315S-2 prostor pro spolehlivou úsporu i při nepřetržitém provozu. Díky výkonu 110 kW, jmenovitým otáčkám 2980 otáček/min a napětí 400/690 V je tento elektrický motor vhodný tam, kde se sleduje stabilita pohonu, energetická efektivita a reálná hodnota během celé životnosti zařízení.
Dvoupólový elektromotor pro linky, kde rozhoduje stabilní tah
Konstrukce 3LC PRO je určena pro provozy, které pracují s vysokým zatížením a potřebují předvídatelný rozběh i opakované starty. Jmenovitý proud 185 A při △ 400V a 107,25 A při Y 690V dává projektantům prostor pro správné dimenzování jištění a rozváděče. Poměr rozběhového proudu 7,1 usnadňuje návrh spouštění v aplikacích, kde se řeší proudové zatížení sítě.
V praxi se tento dvoupólový elektromotor osvědčí v míchadlech, čerpadlových sestavách, kompresorových stanicích, dopravníkových tratích, odstředivkách, ventilátorech, granulačních linkách, lisovacích zařízeních, slévárenských míchadlech, drtičích, pilových agregátech, extruderech, navíječkách, bubnových třídičkách a procesních míchadlech. Pro střední podniky i velké fabriky je důležité, že jde o pohon, který lze zapracovat do stávající technologie bez zbytečného kompromisu v rozměru rámu nebo v montážním řešení.
Silná litinová kostra a vyztužené prvky pro dlouhou službu
Silná litinová kostra je doplněna o vyztužené ložiskové štíty z litiny a vyztužené litinové patky, takže motor lépe odolává vibracím, dynamickému zatížení i drsnějšímu prostředí strojírenské výroby. Ložiska 6317-C3 na straně DE i NDE podporují chod v režimu, kde je důležitá přesnost uložení a rozumná životnost při vyšších otáčkách.
Setrvačnost rotoru 1,495 kg/m² a hlučnost 92 dB(A) jsou hodnoty, se kterými konstruktéři dokážou pracovat při návrhu celého pohonu i při posuzování akustiky pracoviště. Hmotnost balení 843 kg a rozměry balení 1302×727×1026 mm jsou důležité při plánování manipulace ve skladu i při osazování do technologie. Kabelové průchodky umožňují přizpůsobit napojení podle konkrétní instalace.
Třída efektivity IE3 pro nižší provozní náklady
Třída efektivity IE3 přináší super vysokou účinnost, která se projevuje zejména při delších provozních cyklech a vyšším ročním využití stroje. Účinnost 95,2 % a účiník 0,9 pomáhají udržet spotřebu energie pod kontrolou, což je podstatné u pohonů, které běží většinu směny nebo v nepřetržitém provozu.
Asynchronní elektromotor této třídy je přirozenou volbou pro výrobu, kde se sleduje poměr mezi náklady na energii a výkonem linky. Při návrhu pohonu oceníte i poměr rozběhového momentu 1,8 a poměr zvratového momentu 2,3, protože zjednodušují posouzení rozběhu při mechanickém zatížení a při rozběhu s odporem.
Řešení s oporou v letech zkušeností výrobce
Roky zkušeností výrobce jsou viditelné v tom, jak motor zapadá do průmyslové praxe: od volby ložisek přes robustní uložení až po připravenost na reálné montážní podmínky. Tento elektrický motor proto vyhovuje týmům, které potřebují spolehlivý komponent s jasným provozním přínosem pro výrobu, údržbu i energetické plánování.
Pro strojní inženýry, kteří potřebují výkon bez improvizace
Model 3LC-315S-2 dává strojním inženýrům a konstruktérům jistotu při návrhu nových linek i při náhradě starších pohonů. Kombinace výkonu, otáček, litinového provedení a IE3 efektivity pomáhá udržet technologii ve stabilním provozu a současně snižovat nároky na energii v dlouhodobém horizontu.
Pokud potřebujete pro svůj projekt motor, který zapadne do průmyslového nasazení bez zbytečných kompromisů, kontaktujte nás.
