Elektromotor s brzdou 7.5kW 1LCBR160M-6

Typ

1LCBR160M-6

Hmotnost

124 kg

Výkon

7,5 kW

Otáčky

970 ot/min

Točivý moment

73,84/73,84 Nm

Proud

17 A

Napětí

400/690 V

Kostra

Litina

Průměr hřídele

42 mm

Produkt je dostupný na skladě.

Technický popis – Elektromotory s brzdou 1LCBR série

Třífázový elektromotor s brzdou s vysoce otáčkovým A.C. brzděním

Velikosti rámů: 63 … 160
Rozsah výkonů: 0.12 … 22kW
Polarita: 2, 4, 6, 8 (změna pólu na vyžádání)
Třída izolace: F
Standardní stupeň ochrany: IP 54 (IP 55 na vyžádání) pro velikosti rámů 132, IP 55 pro rámy s velikostí 160

– Dvojitá brzdná plocha
– Třecí plochy bez obsahu azbestu
– Elektromagnetická pružinová brzda s odbrzděním v případě přerušení napájení
– Standardní napájení usměrňovače: 230/400 V – 50/Hz (jiné na požádání) se samostatnou svorkovnicí
– Vysoký brzdný moment (Mb> 1,5 MN)
– Brzdný moment krokového nastavení (<33%; 67%; max. 100% Mb)

Rychlouzavírací usměrňovač je k dispozici na vyžádání pouze pro napájení usměrňovače 230V 50 / 60Hz (velikosti 63 … 112). Speciální provedení pro větrný generátor je k dispozici na požádání (průběžné nastavení brzdného momentu v rozsahu (30% Mb max… 100% Mb max), nelepící provedení, provedení korozní odolnosti, snížená hodnota brzdného momentu, snížená regulace brzdného momentu v rozsahu, …). cURus schválení na požádání.

Třída účinnosti odpovídá požadavkům Energy cURus. K dispozici s mnoha možnostmi (např. enkodér, axiální nezávislý ventilátor, ruční páka, speciální konstrukce brzd, setrvačník, …). Velmi vysoký počet startů/hodina.

Elektromotor s brzdou 7,5kW – typické aplikace

Automatizace s vysokou frekvencí zásahu, převodovými motory, zvedacími, manipulačními stroji.

Technický popis – Elektromotory s brzdou 1LCBR(c) série

Třífázový elektromotor s brzdou s vysoce otáčkovým D.C. brzděním

Velikosti rámů: 63 … 160
Rozsah výkonů: 0.12 … 22kW
Polarita: 2, 4, 6, 8 (zmena pólu na vyžiadanie)
Třída izolace: F
Standardní stupeň ochrany: IP 54 (IP 55 na vyžádání) pre veľkosti rámov ≤ 132, IP 55 pro rámy s velikostí 160

– Dvojitá brzdná plocha
– Třecí plochy bez obsahu azbestu
– Elektromagnetická pružinová brzda s odbrzděním v případě přerušení napájení
– Standardní napájení usměrňovače: 230 V – 50/60 Hz (jiné na požádání)
– Progresivní a nehlučné brzdění
– Vysoký brzdný moment (Mb> 1,5 MN)
– Brzdný moment krokového nastavení (~33%; 67%; max. 100% Mb)

Rychlouzavírací usměrňovač je k dispozici na vyžádání pouze pro napájení usměrňovače 230V 50 / 60Hz (velikosti 63 … 112). Speciální provedení pro větrný generátor je k dispozici na požádání (průběžné nastavení brzdného momentu (v rozsahu 30% Mb max… 100% Mb max), nelepící provedení, provedení korozní odolnosti, snížená hodnota brzdného momentu, snížená regulace brzdného momentu v rozsahu, …). cURus schválení na požádání.

Třída účinnosti odpovídá požadavkům Energy cURus. K dispozici s mnoha možnostmi (např. enkodér, axiální nezávislý ventilátor, ruční páka, speciální konstrukce brzd, setrvačník, …). Vysoký počet startů/hodina.

Elektromotor s brzdou 7,5kw – typické aplikace

Automatizace vyžadující hladký zásah, transferové stroje, balicí stroje, převodové motory.

Technické data

Typ a osová velikost

1LCBR160M-6

Nominální výkon (kW)

7,5

Nominální proud (A)

17

Otáčky pri plné zátěži (ot./min)

970

Statický brzdový moment-ne méně než (Nm)

147,2

Záběrový moment (Mz/Mn)

2

Poměrný moment zvratu

2

Záběrový proud (Iz/In)

6,5

Účinnost μ (%)

86

Účiník (cosφ)

0,78

Čas brzdění bez zatížení (S)

0,5

Napětí buzení (V)

170

Elektromotor s brzdou 7,5kW 1LCBR160M-6 – rozměrový výkres

rozměrový výkres Elektromotor s brzdou 7,5kw 1LCBR160M-6

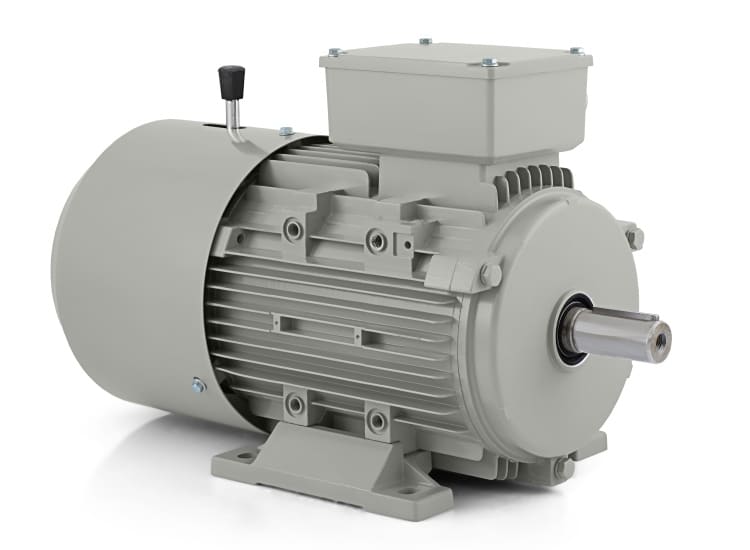

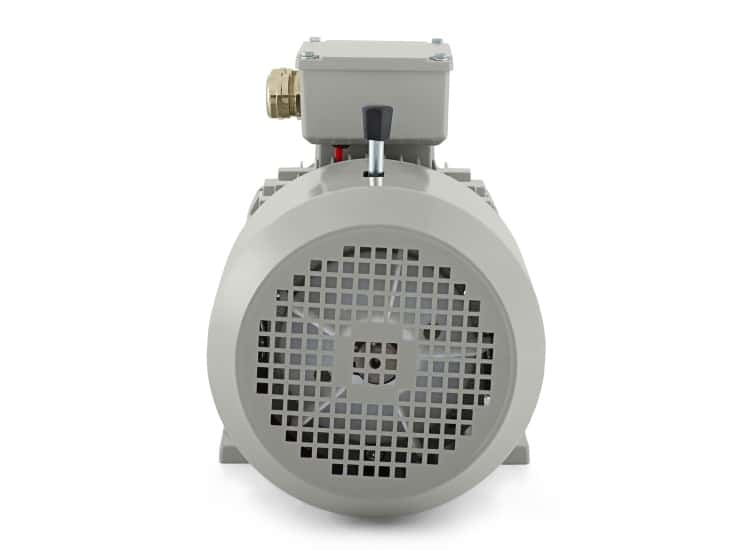

Elektromotor s brzdou 7,5kW 1LCBR160M-6 – fotogalerie

elektromotor s brzdou 7,5kw 1LCBR160M-6

elektromotor s brzdou 7,5kw 1LCBR160M-6

elektromotor s brzdou 7,5kw 1LCBR160M-6

elektromotor s brzdou 7,5kw 1LCBR160M-6

elektromotor s brzdou 7,5kw 1LCBR160M-6

elektromotor s brzdou 7,5kw 1LCBR160M-6
